C1D1等级表面安装防爆外壳结构设计

　　在石油开采、炼化厂区、LNG存储站、粮食加工仓储这类存在易燃易爆蒸汽、气体或粉尘的作业场景中，普通电气壳体无法满足区域安全防护要求，这类防爆外壳的核心作用就是为内部搭载的紧凑型电子设备、控制仪表、继电器、启动器、断路器、接线端子排及工业控制元件提供可靠的隔爆防护，避免内部元件工作时产生的电弧、火花引燃外部环境中的易燃易爆介质，从结构层面阻断爆炸传播路径。这款壳体采用铸铝材质成型，出厂配备铜制螺栓以及符合NEMA 3R、NEMA 4防护等级的防风防雨垫圈，可同时适配室内与室外的安装场景，壳体的隔爆性能覆盖NEMA 7（B、C和D组）以及NEMA 9（E、F和G组）对应的危险区域使用要求，内部有效容纳空间的长度为14英寸、

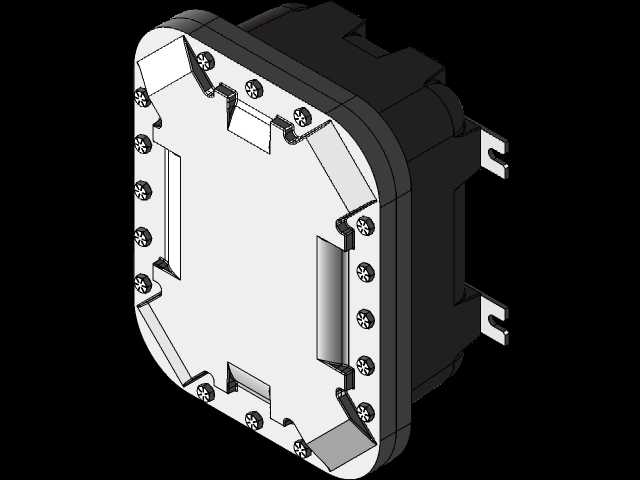

　　宽度为10英寸、高度为6英寸，安装时可搭配背板实现内部元件的分层固定，无需额外付费即可获得配套的隔爆付费盖板。壳体的最大输入输出导管接口尺寸支持3英寸NPT规格，出厂状态下壳体不预加工导管孔，用户可根据现场实际布线需求，在工厂定制阶段通过CNC加工完成导管钻孔，所有开孔位置都经过数控精密切割，保证导管攻丝的位置精度与螺纹配合公差，避免因开孔误差影响隔爆面的密封性能。上盖位置最多可容纳15个操作元件，包括开关、按钮、指示灯等，元件排布支持5排共3列的布局方案，可根据现场操作需求定制对应的接线盒配置，实现操作元件的集成化安装。查看顶盖装配状态时，壳体四个侧面都预留了方向标识位，所有轮廓棱边都经过数控加工保证尺寸精度，

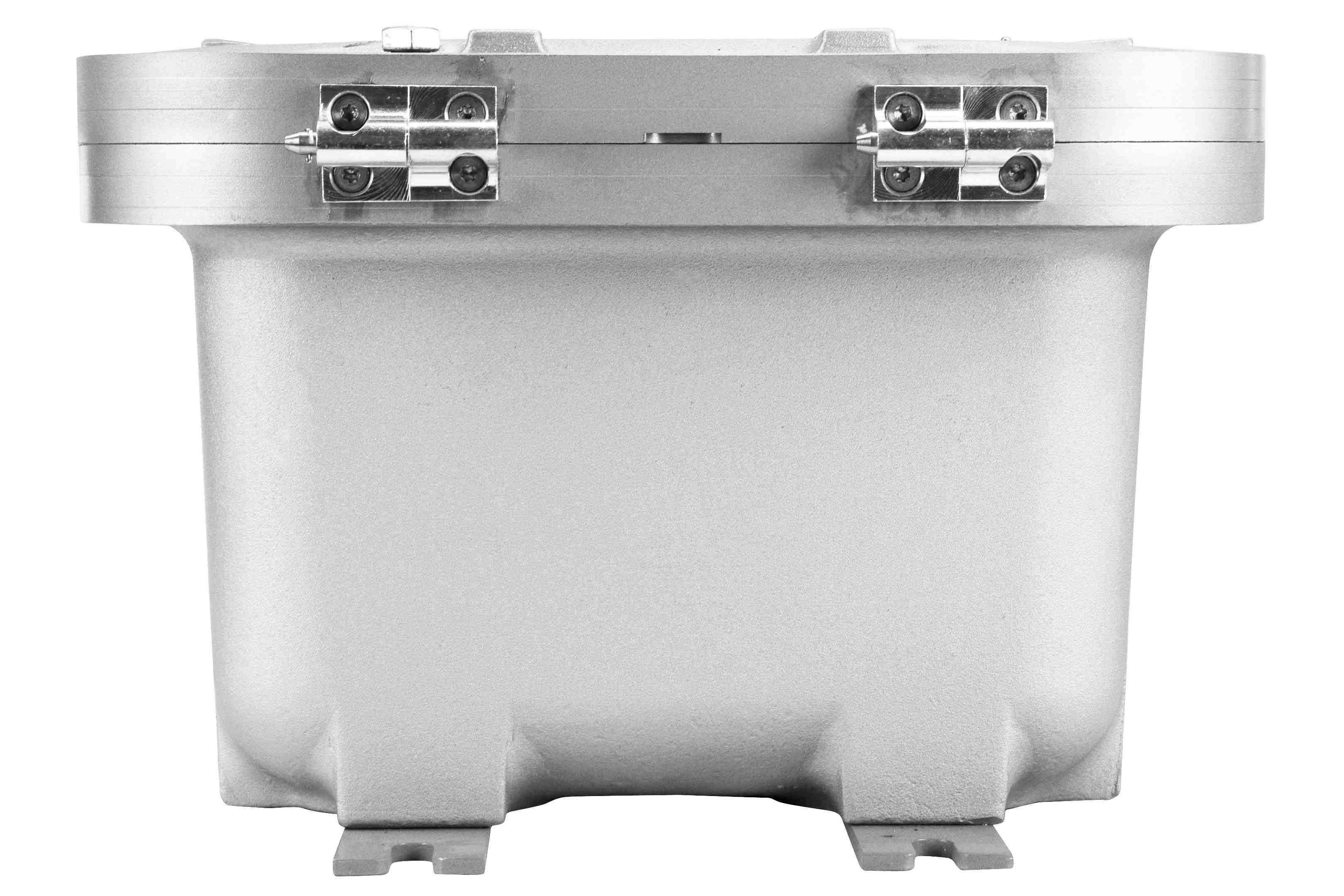

　　每个单元的结构尺寸都经过严格校验，满足北美NEC标准与加拿大CEC标准的尺寸公差要求，同时适配ATEX/IEC Ex全球应用模型的相关规范，可根据需求配套NEMA 4X等级的全不锈钢外部硬件，操作盖通过铰链安装在壳体本体上，方便日常运维时的开盖与闭合操作，无需完全拆卸上盖即可完成内部元件的调试与检修。呼吸器组件可根据用户需求加装插头、放油塞与接地片，实现壳体内部的压力平衡与静电导出，避免因温度变化导致壳体内外压差过大影响密封性能，同时保证壳体整体的接地连续性，消除静电积累带来的安全隐患。除了常规的电气元件安装场景，这类壳体还可用于接线盒、拉线盒、分线盒的系统搭建，可根据现场布线方向调整导管开孔的朝向，

　　导管开孔可布置在壳体的所有侧面与背面，支持内螺纹NPT、BSPT（英制标准管螺纹）、公制ISO螺纹等多种螺纹规格，适配不同标准的穿线导管与防爆格兰头。每个操作元件位置都可提供定制标签，满足不同工位的操作标识需求，除非规范或图纸另有明确规定，所有出厂配置的导管接口都配备配套的堵头，在未穿线时保证壳体的防护等级。在实际工程选型中，这类壳体的应用场景覆盖飞机维修、酒精加工、纤维生产、航空航天、化工制造、焦炭加工、冷藏压缩、天然气设施、起重机、低温设备、蒸馏厂、食品加工、燃料储存、气体加工厂、粮食加工、实验室、液化石油气设施、化工、造纸、石油钻机、炼油厂、喷漆房、船舶制造、甲烷生产、采矿、海上作业平台、污水处理设施、造船厂、溶剂存储区、罐区、罐车、纺织品生产、冲洗区、废物处理厂、木工车间等存在易燃易爆介质的作业区域，选型时需要确认安装面的平整度，避免因安装面变形导致壳体密封面贴合不严，影响整体防护与隔爆性能，同时要根据内部搭载元件的总发热量确认壳体的散热冗余，避免内部元件长期工作在超温环境下缩短使用寿命。
