2寸NPT镀镍黄铜防爆电缆密封接头

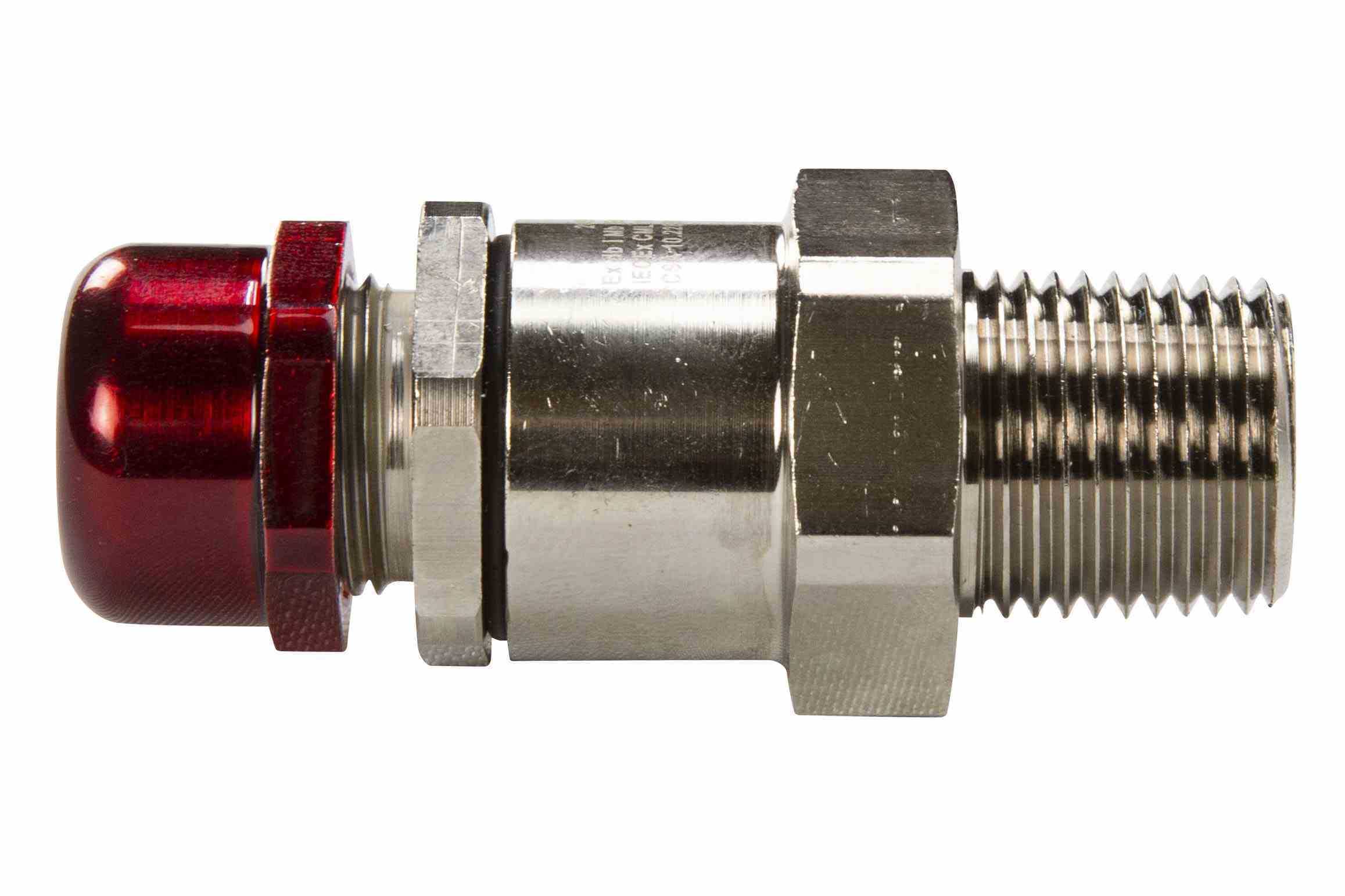

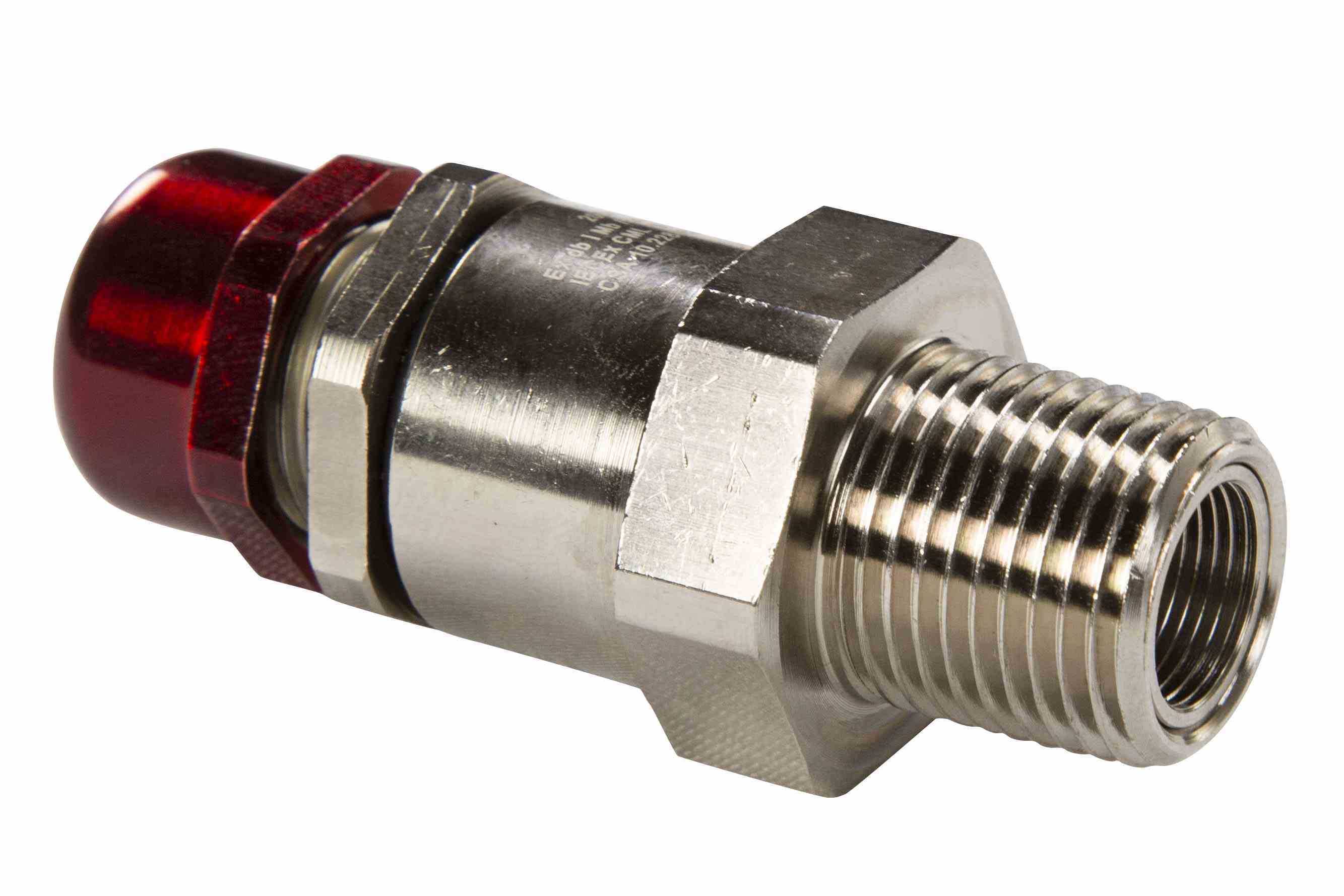

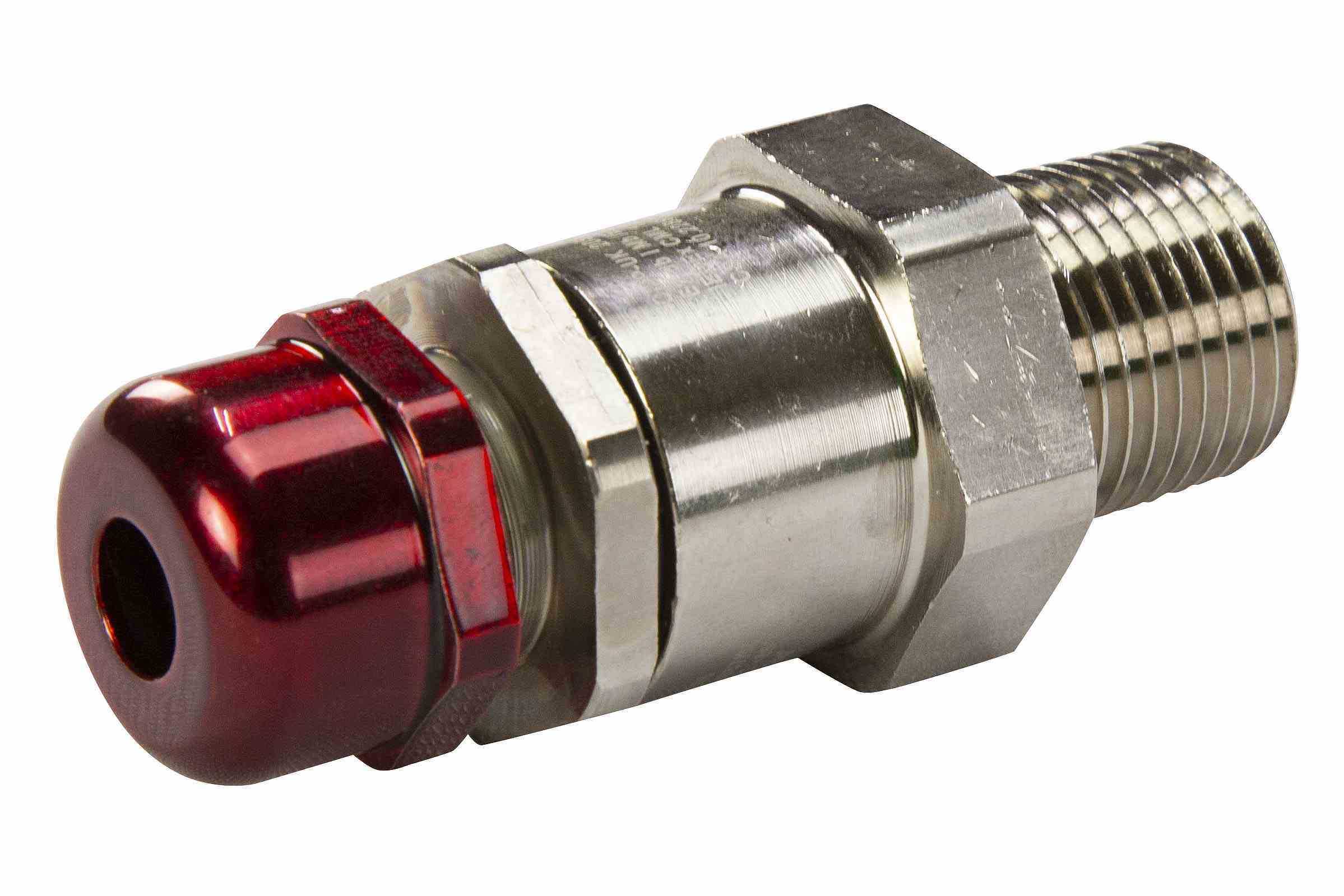

　　在石化厂区、油气开采平台、粉尘爆炸风险车间这类存在易燃易爆介质的作业场景中，电缆进出防爆腔体的连接位置，始终是防爆结构设计的核心管控节点——一旦密封失效，腔体内的电火花或外部爆炸性混合物沿电缆缝隙窜通，就会直接突破防爆防护体系，这类密封接头正是为封堵这类风险路径设计的专用连接件。这款密封接头采用镀镍黄铜作为主体基材，黄铜本身的切削加工性能优异，能保证螺纹、密封配合面的加工精度，表面镀镍层则提升了基材的耐腐蚀性，适配户外、沿海高盐雾、轻度腐蚀工况的长期使用需求，不会像普通镀锌钢件那样在潮湿腐蚀环境下短时间出现锈层卡涩、密封面锈蚀失效的问题。从结构设计逻辑来看，这款接头采用无铠装三重密封的结构思路，主体为六角外形的直通式结构，

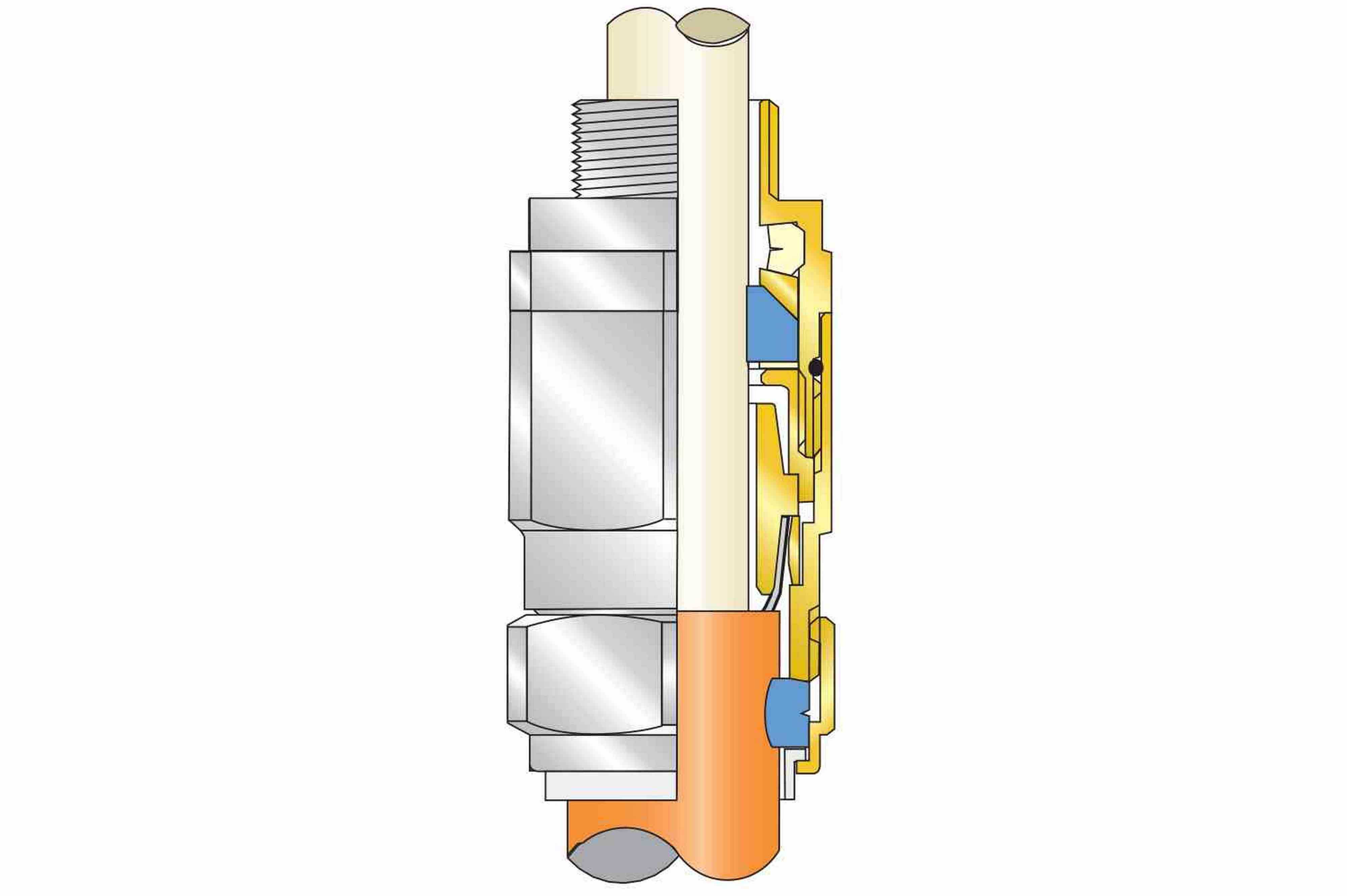

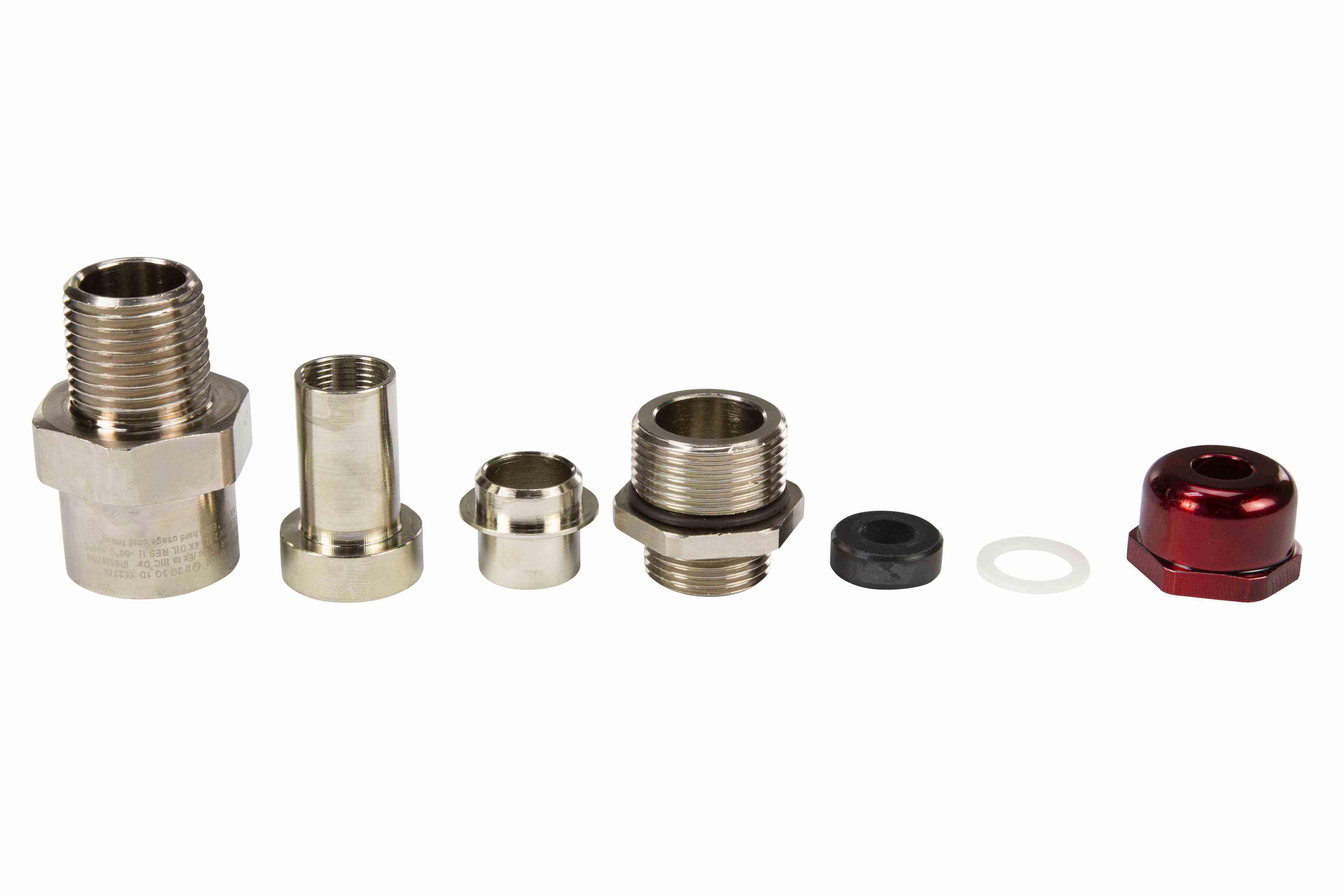

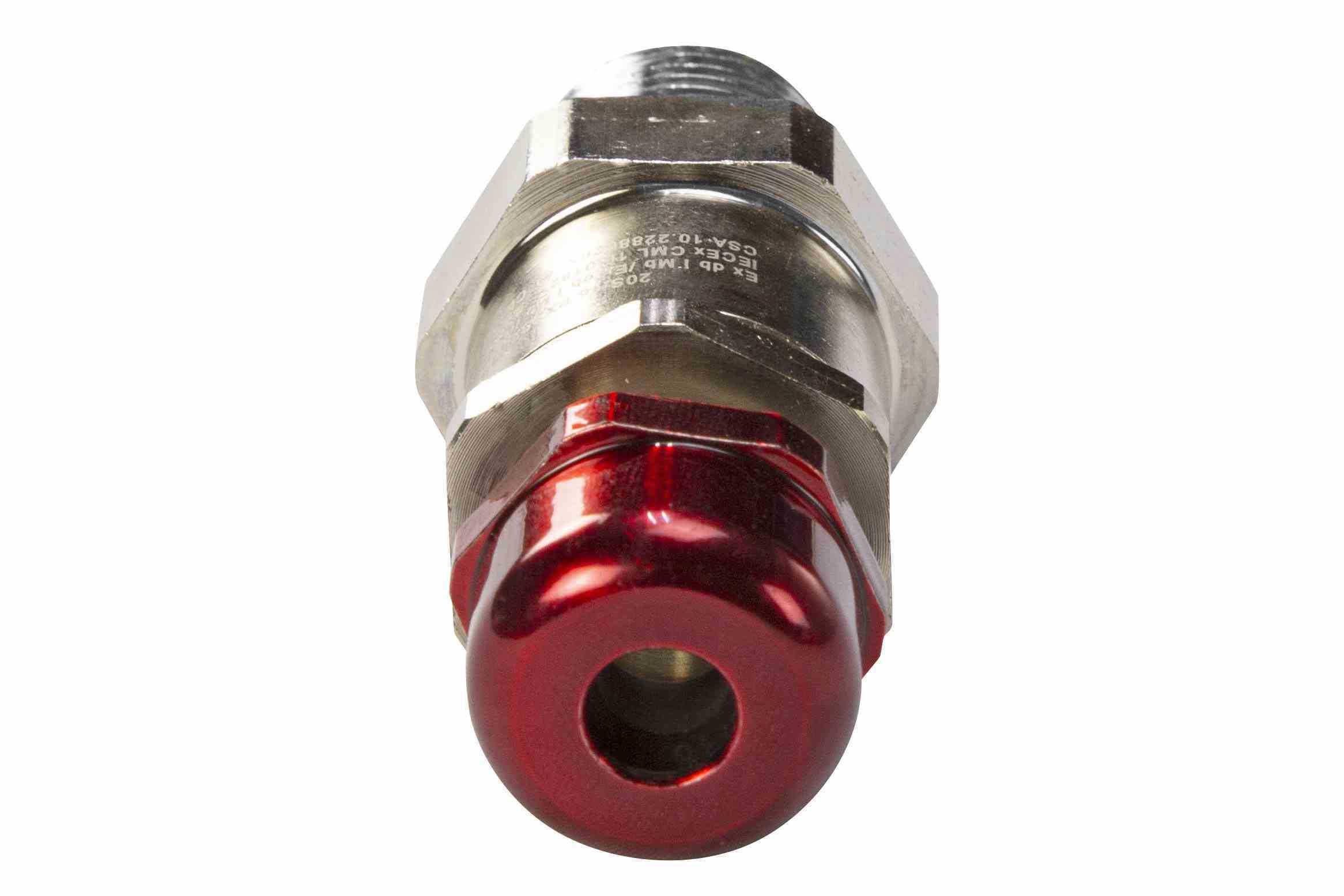

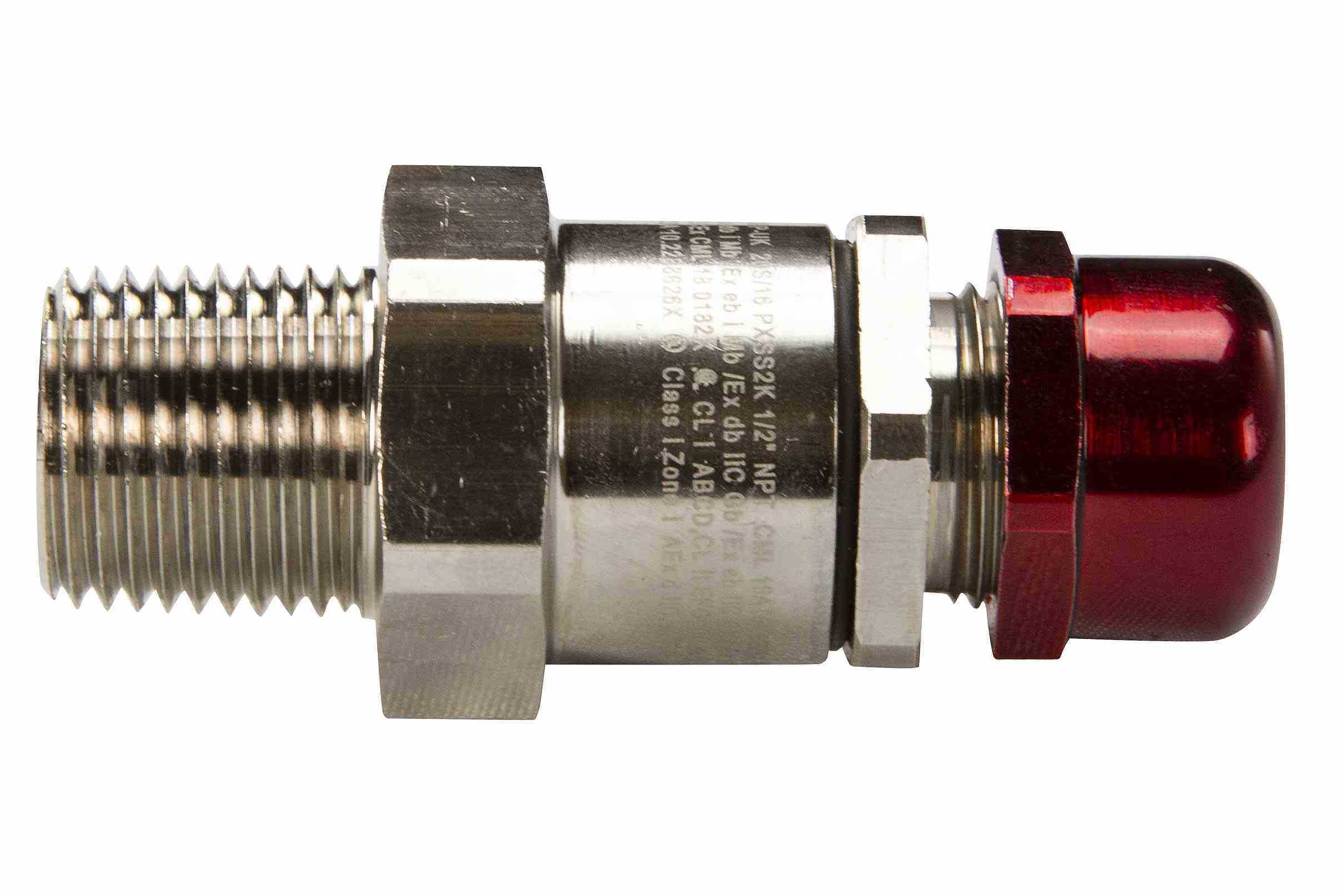

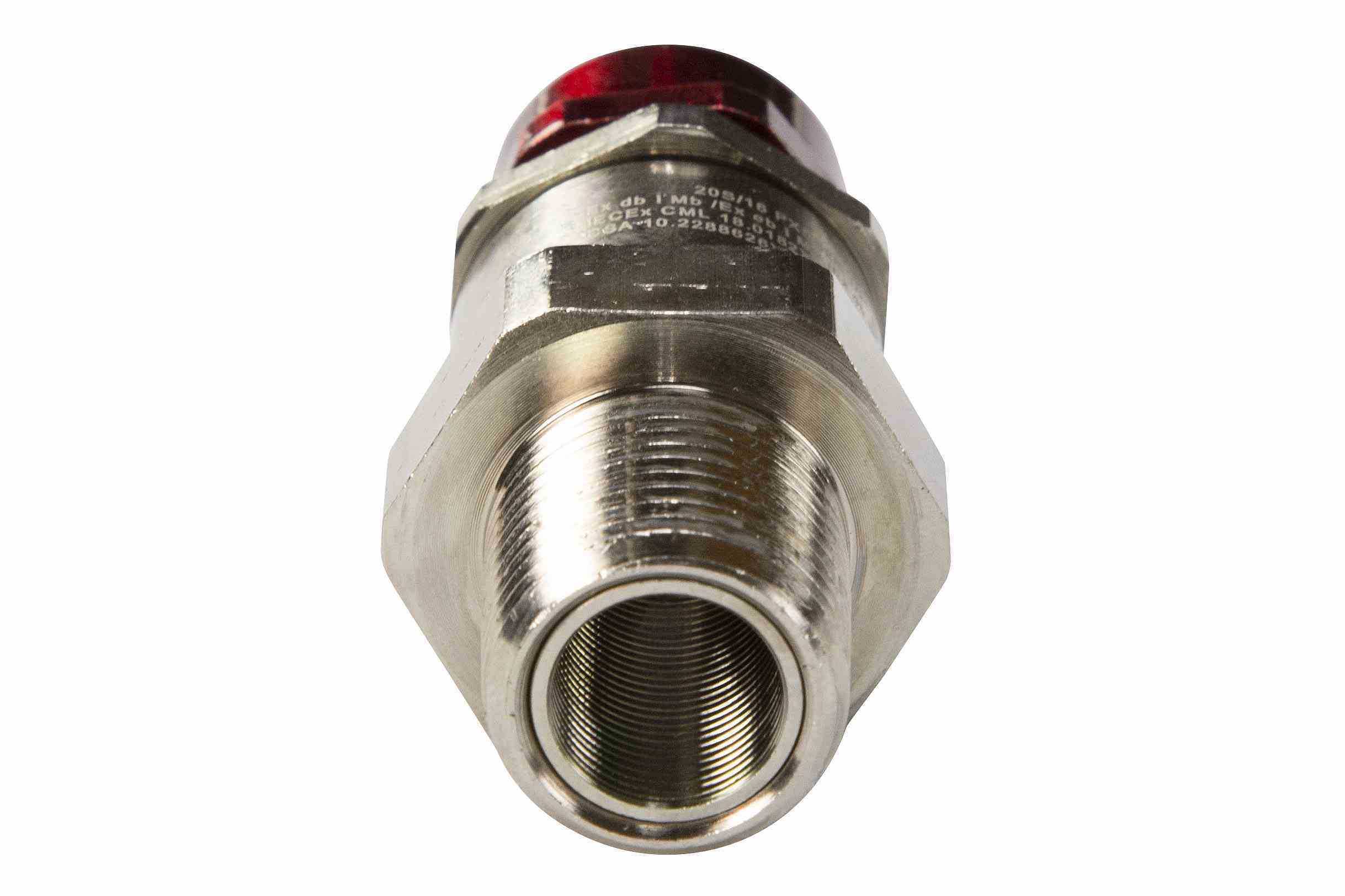

　　一端是2"NPT外螺纹，用于和设备腔体、接线盒上的预制内螺纹端口配合，NPT锥管螺纹本身在拧紧过程中就能依靠牙型变形形成金属密封，配合螺纹上缠绕的聚四氟乙烯密封带，能满足隔爆接合面的间隙要求；另一端是带红色锁紧端帽的电缆穿入端，内部集成了无卤热塑性弹性体密封阻隔组件，当端帽拧紧时，弹性密封体会均匀抱紧穿入的电缆外护套，既实现电缆外壁的径向密封，阻断爆炸性混合物沿电缆外皮的渗透路径，同时也能对电缆形成轴向固定，避免设备运行过程中电缆受拉扯移位导致密封失效。这款接头适配的电缆外径范围为1.40-1.73英寸，选型时需要严格匹配电缆的实际外径，若电缆外径偏下限，密封体抱紧力不足会留下密封间隙，若外径偏上限则会导致端帽无法拧到位，甚至挤伤电缆外护套破坏绝缘层。安装过程中需要注意，NPT螺纹的拧紧扭矩要符合黄铜材质的受力范围，过度拧紧会导致螺纹滑牙或者六角部位开裂，扭矩不足则无法保证螺纹接合面的隔爆间隙；穿入电缆前要清理电缆外皮的油污、氧化层，保证密封体和电缆外皮紧密贴合，不能有异物夹在密封配合面之间。从防护性能来看，这款接头的密封结构满足IP66、IP68的防护等级要求，可直接用于户外露天安装场景，能承受高压水柱冲刷、短时间浸水的工况，不会出现外部水渗入接线腔体的问题；防爆等级覆盖C1D1、ATEX、IEC Ex N4X的要求，可在1区、2区爆炸性气体环境，以及对应等级的可燃性粉尘环境中使用，适配石化、制药、粮食加工、

　　军工弹药存储这类不同行业的防爆电气安装需求。在三维建模过程中，需要重点还原几个关键结构的尺寸边界：首先是2"NPT螺纹的锥度、牙型参数、有效啮合长度，这部分直接决定和对接端口的配合兼容性，建模时要严格遵循NPT螺纹的标准参数，不能简化成普通直螺纹；其次是中间六角拧动部位的对边尺寸、厚度，要匹配标准防爆扳手的操作空间，避免现场安装时扳手无法卡入或者操作空间不足；再者是内部密封腔的锥度、尺寸，要和弹性密封件的压缩量匹配，保证端帽拧紧到设计位置时，密封件的压缩率处于15%-30%的合理区间，既保证密封效果，又不会因为压缩量过大导致密封件永久变形失效；还有端部红色锁紧帽的外形、防滑纹路，要还原实际产品的操作手感，

　　同时要注意整个接头的流通内径，要保证适配的最大外径电缆能顺利穿入，不会出现内径偏小卡滞电缆的问题。在实际工程选型应用中，这类接头不能用于铠装电缆的连接，若现场使用铠装电缆，需要选配带铠装夹紧结构的专用防爆接头；同时接头的材质要和现场的腐蚀环境匹配，若存在强酸强碱腐蚀场景，需要更换不锈钢材质的同规格接头，这款镀镍黄铜材质仅适配常规的工业腐蚀环境。另外，接头安装完成后要做拉拔测试，保证电缆能承受规定的拉拔力不出现移位，同时要做密封性能测试，确认接合面没有泄漏点，才能满足防爆验收的要求。在设备布线设计阶段，三维布局时要给接头的安装预留足够的操作空间，尤其是端帽拧紧的操作距离，不能让接头紧贴设备壁板或者其他元器件，导致现场安装时无法拧紧端帽；同时要注意电缆的弯曲半径，接头出口处的电缆不能过度弯折，避免长期受力导致密封部位出现缝隙。
