表面安装式2级防爆薄型线性LED灯结构

　　在存在可燃粉尘、易燃易爆介质的工业作业场景中，普通照明设备极易因表面温度过高、电气间隙不足、外壳防护能力欠缺引发燃爆事故，这类场景对灯具的防爆等级、温度组别、安装适配性、运行可靠性都有极为严苛的要求。这款薄型线性LED防爆灯的结构设计，完全围绕这类高危作业场景的实际使用需求展开，适配120-277VAC宽幅电压区间，可直接接入多数工业厂区的常规供电回路，无需额外增设特殊镇流装置，大幅简化现场布线与配套电气件的选型工作。

　　从实际应用场景来看，该灯具可覆盖存在可爆粉尘的生产车间、仓储区域、物料输送廊道、化工装置区低层操作面等位置的照明需求，T5温度组别的设计将灯具表面最高运行温度控制在安全阈值内，即使在长时间持续点亮的工况下，也不会因表面过热引燃周边悬浮或堆积的可燃粉尘，完全满足对应防爆分区的使用要求。灯具采用表面安装的固定形式，配套的两个支架支腿作为核心安装承载结构，在建模过程中预留了充足的安装调节余量，安装面的连接孔位可适配常规工业厂房的彩钢板墙面、混凝土立柱、设备旁附属支架等多种安装基体，安装作业时无需对现场基体做大规模改造，仅需通过标准紧固件即可完成固定，安装边界可适配狭窄安装空间的布置需求，不会因灯具本体厚度过大挤占作业通道或设备操作空间。

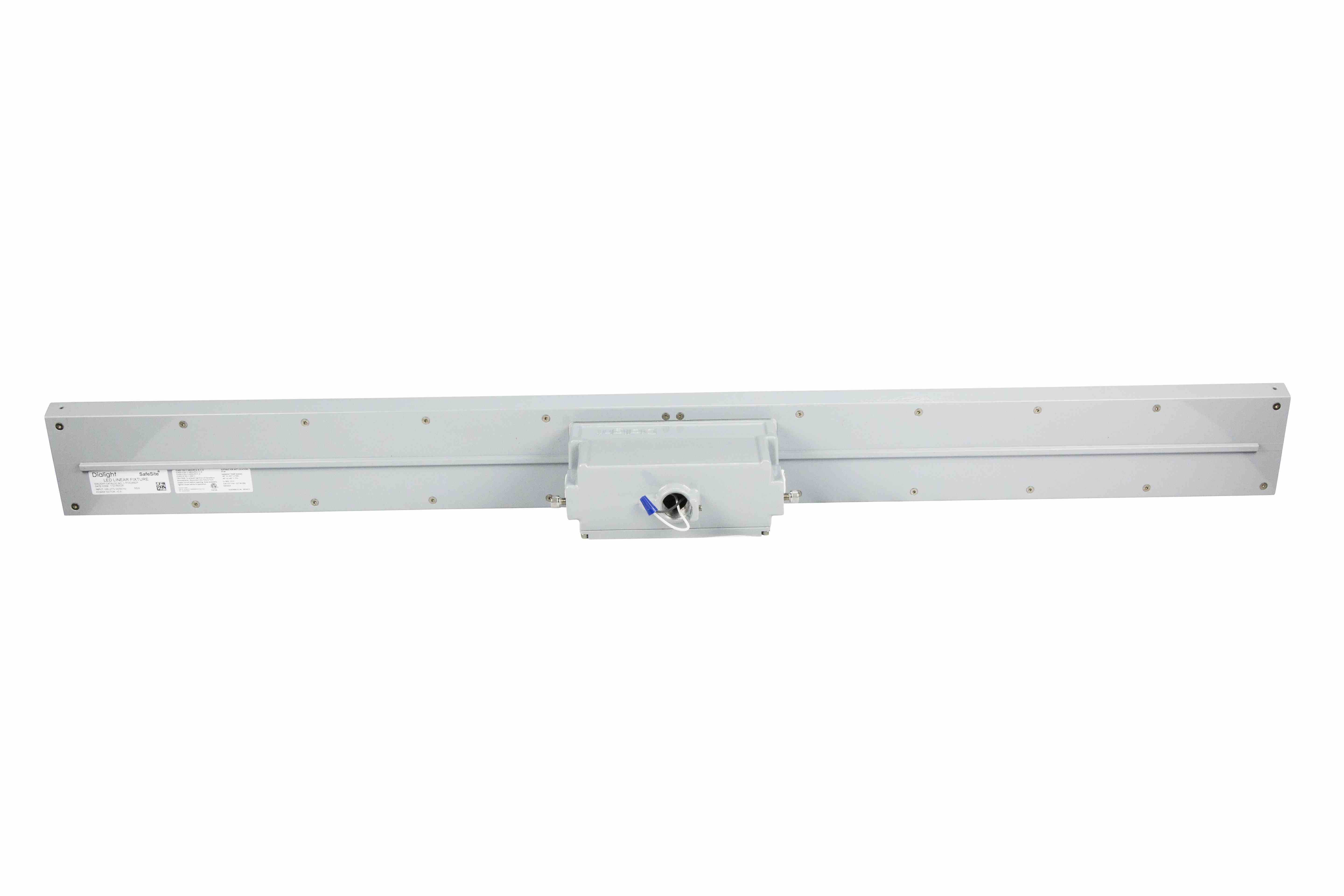

　　结构设计层面，灯具外壳采用挤压耐腐蚀无铜铝合金材质成型，外壳的散热筋结构经过针对性优化，在控制整体壁厚、降低整灯重量的同时，构建了连续的热传导通路，可将LED光源工作产生的热量快速传导至外壳表面散出，避免光源区域热量堆积加速光衰。整灯不含常规荧光类防爆灯必备的独立镇流器盒，将驱动电路集成在灯具本体的薄型腔体内，大幅压缩了灯具的整体厚度，实现薄型化的结构目标，同时减少了外部连接节点，降低了密封失效的风险。灯具的密封结构采用连续压紧式密封设计，配合铝合金外壳的结构强度，可抵御工业场景中常见的冲击、振动载荷，即使在有设备持续振动的生产区域，也不会出现密封松动、结构松脱的问题。

　　从光学与运行特性来看，该灯具的光源排布经过均匀化设计，可输出7250流明的均匀白光，色温控制在5000K，显色指数达到70，相比同功率等级的高压钠灯、汞灯类传统防爆照明设备，光线均匀度更好，显色性更优，不会出现局部光斑过亮、周边区域照度不足的问题，可有效降低作业人员的视觉疲劳。光源采用固态LED封装，抗冲击、抗振动能力远优于传统灯丝类光源，整灯使用寿命可超过10万小时，在60000小时运行周期后仍可保持80%以上的光输出，大幅降低了高危区域灯具更换的频次，减少运维人员在危险区域的作业时长。灯具外壳表面采用铝粉喷涂处理，具备优异的耐腐蚀能力，可在多粉尘、轻度腐蚀的工业环境中长期稳定运行，不会出现外壳锈蚀、涂层脱落的问题。

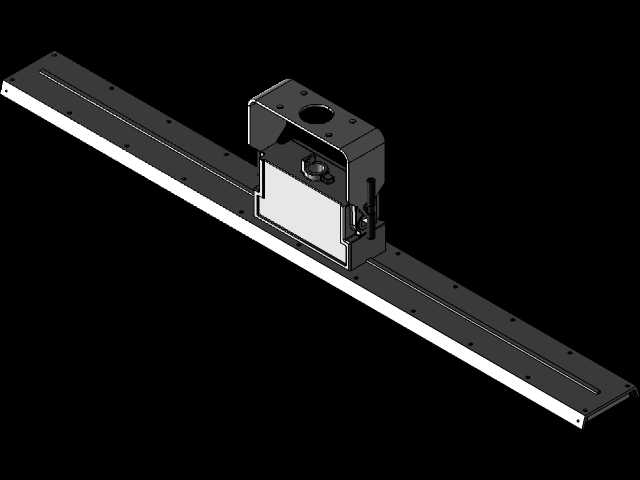

　　建模过程中，对灯具的安装支架、外壳腔体、透光罩、内部光源排布、接线腔体等结构都做了1:1的还原，安装支架的转动调节范围、接线腔的进线口位置、外壳的安装孔位尺寸都完全匹配实际产品的安装边界，结构设计人员在做厂区照明布置、设备配套照明设计时，可直接调用该模型完成装配校验，提前核对安装空间、走线位置、照射角度是否满足设计要求，避免现场安装时出现干涉、适配性不足的问题。同时，该灯具的多电压兼容设计，使其可适配不同厂区的供电电压等级，无需针对不同供电场景调整灯具结构，进一步提升了产品的场景适配能力。
