喷漆室用300瓦防爆LED泛光灯结构设计

　　这款防爆LED泛光灯的结构设计，完全围绕喷漆作业场景的特殊工况展开，喷漆作业区域存在挥发性易燃易爆气体，常规照明设备的电火花、高温表面都可能成为引燃源，因此整灯的防爆结构设计从外壳密封、表面温度控制、电路隔离三个核心维度切入，适配Zone1、Zone2类爆炸危险环境的使用要求。

　　整灯采用无铜铝合金压铸成型的外壳结构，表面做粉末喷涂处理，一方面规避铜质材料与喷漆环境中挥发性漆雾反应产生的安全隐患，另一方面压铸外壳的一体散热筋结构，直接将LED光源工作产生的热量通过壳体传导至外部空气流场，无需额外加装散热附件，整灯工作时外壳最高表面温度控制在T4组别要求范围内，避免高温表面引燃漆雾与空气的混合气体。光源部分采用分仓模组化设计，单灯配置24颗独立LED灯珠，每两个灯珠搭配一组独立驱动电路，单组驱动或灯珠出现故障时，其余模组仍可维持80%以上的光通量输出，不会出现整灯熄灭的情况，避免喷漆作业过程中突发照明中断引发的操作失误、碰撞等安全问题。

　　光学设计上，灯珠配光经过专门调校，输出光通量可达35000流明，提供3000K、4000K、5000K三种色温选项，显色指数Ra70，光线均匀无频闪，不会在喷漆工件表面形成重影或眩光，方便作业人员准确识别漆面的流挂、色差、颗粒等缺陷，提升喷漆作业的成品合格率。灯体前端采用高强度钢化玻璃透光罩，配合硅橡胶密封垫圈实现IP66级防护，可直接承受喷漆作业过程中的漆雾附着、高压水枪冲洗，不会出现渗水、进漆导致的电路短路问题。

　　安装适配性方面，整灯预留了悬挂式、壁挂式、电缆安装三类安装接口，配套的安装支架采用挤压成型的耐腐蚀无铜铝合金材质，支持水平方向360度旋转、垂直方向180度俯仰调节，作业人员可根据喷漆室的工位布局、工件摆放位置灵活调整照射角度，无需额外定制转接支架。电路部分内置宽电压适配模块，可在100-277VAC、50/60Hz的供电环境下稳定工作，无需额外配置特殊镇流器，接线腔采用隔爆型结构设计，接线端子与光源腔、驱动腔完全物理隔离，即使接线端产生微小电火花，也会被限制在隔爆腔内部，不会引燃外部的易燃易爆混合气体。

　　从结构可靠性角度看，整灯无灯丝、无玻璃泡等易损部件，抗振动、抗冲击性能符合工业重型作业场景的使用要求，正常工况下额定使用寿命可达60000小时，工作过程中无紫外线、红外线辐射，不会对未干的漆面造成额外烘烤损伤，也不会加速喷漆室内部密封橡胶件的老化。相比传统的金卤灯、高压钠灯类防爆照明设备，这款LED泛光灯的能耗仅为同光通量传统灯具的40%左右，启动无需预热，通电即可达到额定亮度，断电后重启也无需等待冷却，可适配喷漆室频繁开关、按需照明的使用需求，同时LED光源的运行温度远低于传统气体放电灯，可降低喷漆室通风冷却系统的运行负荷，减少整体能耗。

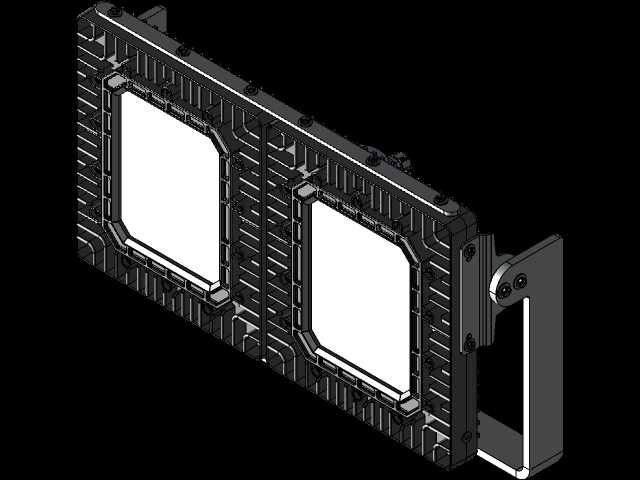

　　建模过程中，整灯的散热筋厚度、间距经过热仿真迭代优化，既保证足够的散热面积，又避免筋片间隙过小堆积漆雾影响散热效率；外壳的隔爆结合面长度、间隙严格符合防爆标准要求，所有连接螺栓的间距、扭矩参数都经过结构强度校核，保证内部发生燃爆时外壳不会出现开裂、接合面蹿火的问题。灯体的整体外形方正，安装孔位的尺寸公差控制在±0.5mm范围内，可直接适配现有工业防爆灯的通用安装支架，替换旧灯具时无需重新打孔、布线，降低现场改造的施工难度。
