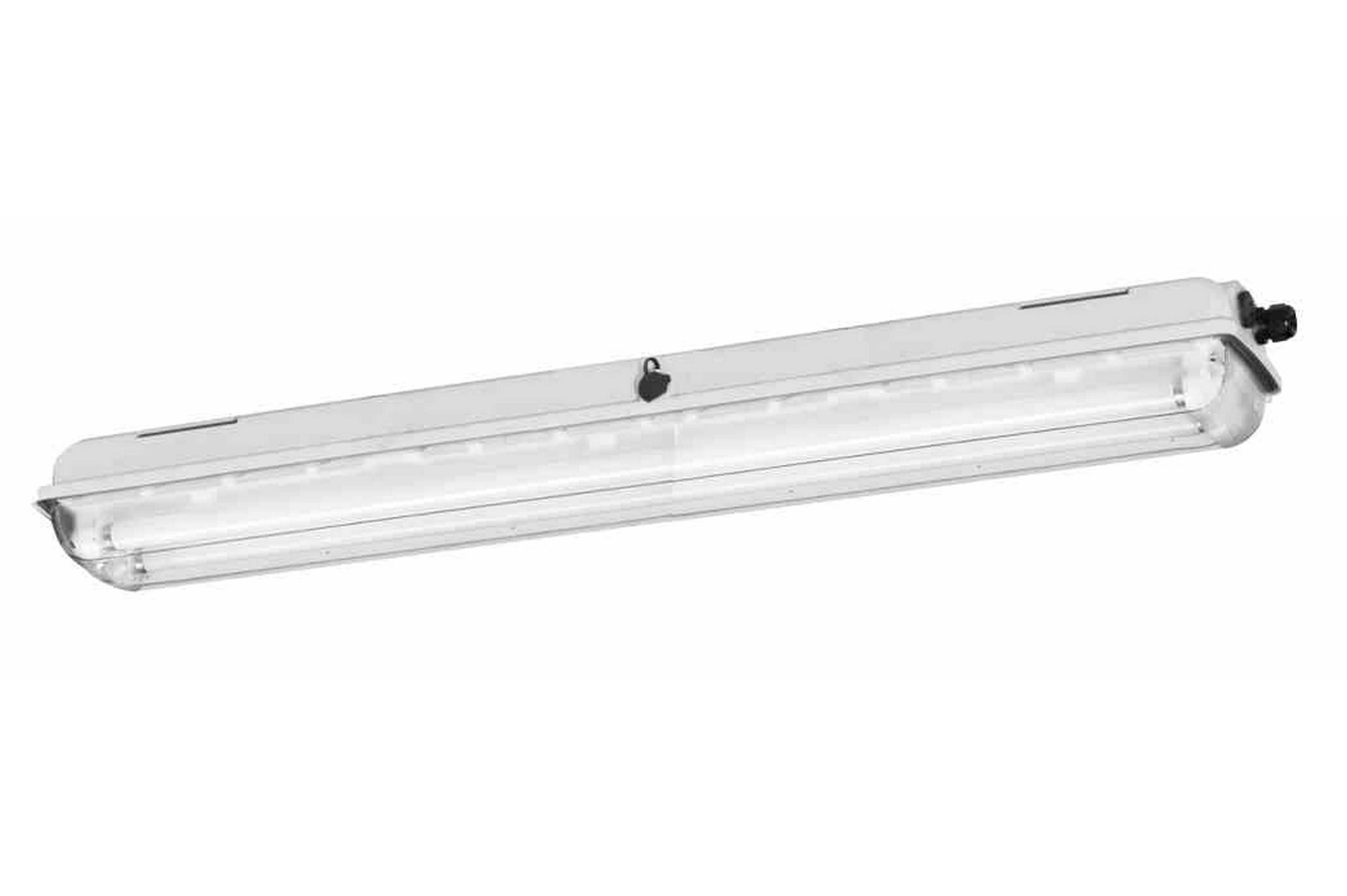

双管72W防爆荧光工业照明灯具结构

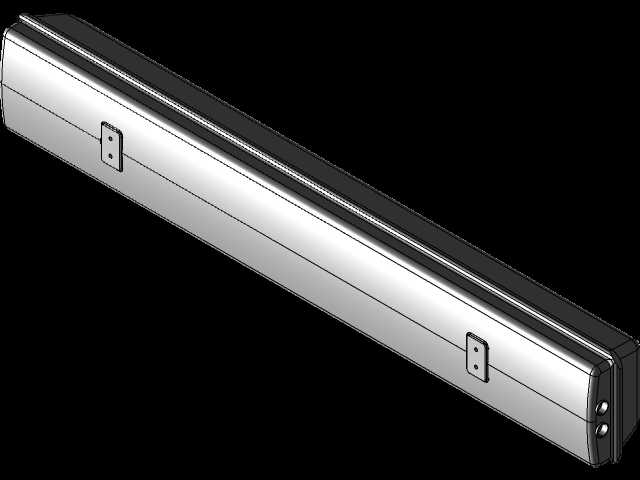

在石化厂区的防爆区域、港口装卸码头的易燃易爆作业面、船舶舱室的密闭空间、污水处理厂的腐蚀环境这类存在易燃易爆气体或粉尘的场景中，普通照明设备极易因电火花、外壳静电、高温表面引发燃爆事故，这类双管防爆荧光灯具正是为适配这类高风险作业环境的照明需求设计。从结构设计逻辑来看，这款灯具的核心设计优先级首先是防爆安全，其次是环境耐受能力，最后才是照明性能与安装便利性。灯具外壳采用玻璃纤维增强聚酯树脂压制而成，这种材质本身具备无火花特性，即便受到外力撞击摩擦也不会产生引燃性火花，同时搭配聚碳酸酯透光透镜，配合硅橡胶泡沫密封垫圈，将整灯的防护等级做到IP66，可完全阻挡粉尘进入，同时承受高压水柱直接冲洗，适配户外露天、潮湿、有轻度腐蚀的作业场景，抗冲击能力达到IK10级别，可承受20焦耳的外力冲击，对应日常作业中工具掉落、设备剐蹭的常见工况，不会出现外壳破损导致防爆失效的问题。灯具的电气连接部分做了隔爆处理，灯体两侧配备M25规格的电缆引入轮毂，可适配对应规格的防爆电缆密封接头，完成进线处的隔爆密封，避免灯腔内的电气火花外泄到危险环境中；内部的NC开关在灯具打开时可实现全极断开，避免维护过程中出现带电操作的风险，冷启动电路适配220-240V交流供电，单灯管功率36W，整灯总功率72W，配套两根4英尺长度的荧光灯管，泛光配光设计可实现作业面的无死角照明覆盖，提供5000K、4100K、3000K三种色温选项，适配不同作业场景的视觉需求，T4温度组别限定了灯具表面最高温度，避免表面温度过高引燃周围易燃易爆介质。安装结构上，灯具配套一对不锈钢安装支架，支架与灯体的连接部位可实现15度增量的角度旋转，方便安装时调整照射角度，适配墙面安装、天花板吊装、壁装等多种安装场景，安装时可使用M8规格的套筒扳手完成锁定操作，无需特殊专用工具，降低现场安装的工具要求；灯具整体为长条形结构，长度适配双4英尺灯管的排布需求，灯体两端的电气接线腔预留了足够的接线空间，方便现场布线时的线缆弯折与端子压接，不锈钢支架的安装孔位做了长圆孔设计，可适配一定范围内的安装孔位偏差，降低现场安装的对位难度。从实际选型适配角度，这款灯具可覆盖1区、2区爆炸性气体环境，以及21区、22区可燃性粉尘环境的照明需求，除石化、港口、船舶场景外，也可用于润滑油加注站、溶剂清洁车间、造船厂加工区这类存在易燃易爆介质的作业区域，结构设计上充分考虑了工业现场的粗暴作业工况，无外露的易损塑料部件，所有外部紧固件均采用不锈钢材质，避免长期使用后锈蚀导致维护拆卸困难，透镜与灯体的密封结构做了嵌入式设计，避免密封胶条长期受紫外线照射出现老化失效的问题，延长整灯的户外使用寿命。建模过程中需要重点关注灯体外壳的壁厚均匀性，避免压制过程中出现局部壁厚不足导致的强度问题，同时要还原密封槽的尺寸精度，保证硅橡胶密封圈安装后有足够的压缩量实现IP66防护，安装支架的旋转卡位结构需要准确还原15度的档位间隙，保证角度调整时的定位手感，电缆引入部位的螺纹尺寸需要符合防爆电气的通用标准，保证现场配套的防爆接头可以顺利适配，灯体两端的端盖与主壳体的配合面需要做隔爆面的结构还原，保证隔爆间隙符合对应防爆等级的要求，避免建模时忽略配合间隙导致后续生产出的产品防爆性能不达标。
