双管T8防爆应急荧光照明灯具

这款防爆应急荧光灯具的设计初衷，是为存在易燃易爆气体、粉尘的危险作业环境提供稳定可靠的主照明与断电应急照明解决方案，适配ATEX/IECEx划定的1区、2区及21区、22区危险环境，可覆盖石油钻采平台、炼油生产装置区、化工溶剂存储车间、喷漆作业房、飞机维修机库、油气输送场站、海上作业平台、废水废气处理厂区等对电气设备有防爆要求的场景，解决普通照明设备在易燃易爆环境中易引发燃爆事故、断电后作业面无照明导致疏散与应急处置受阻的痛点。

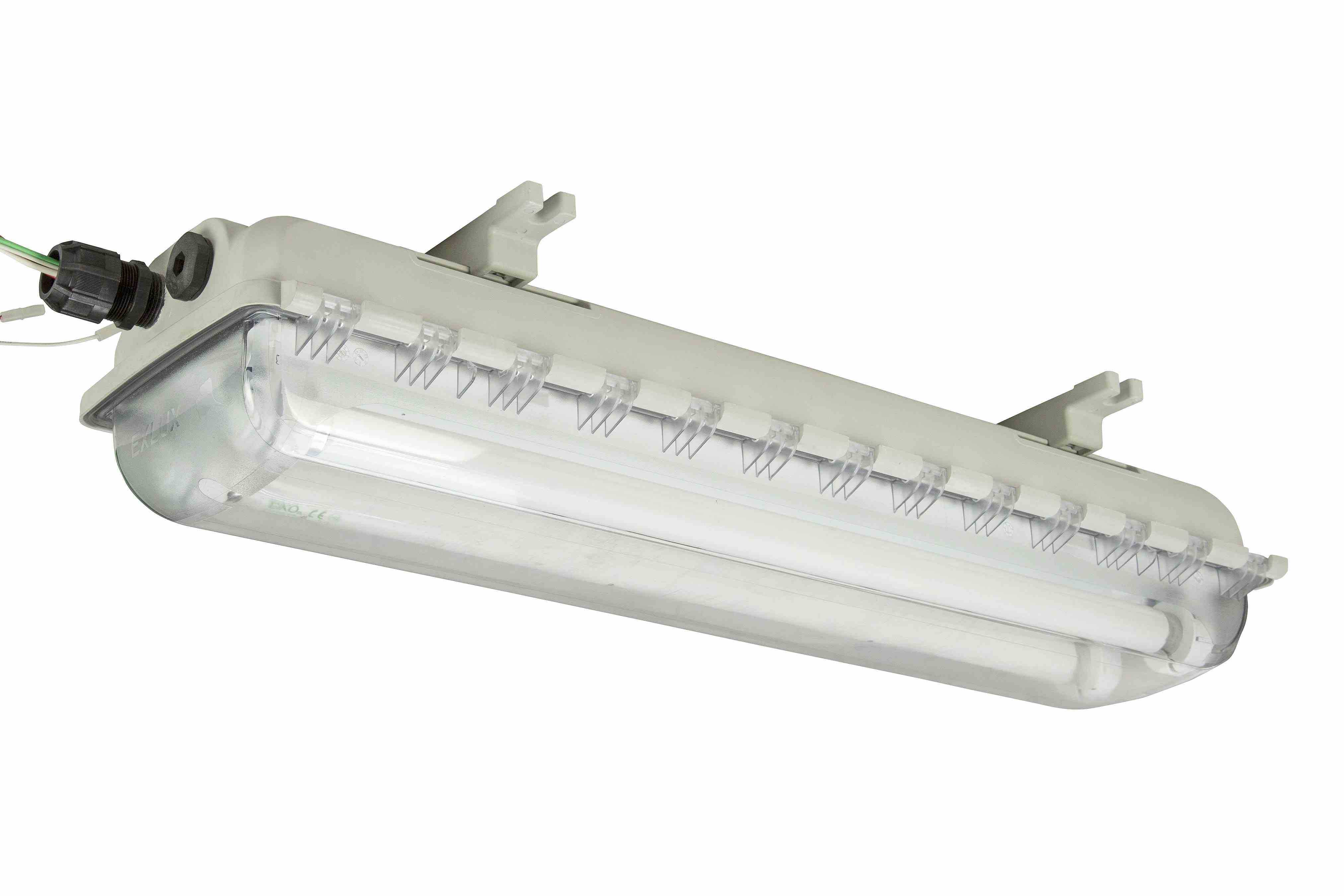

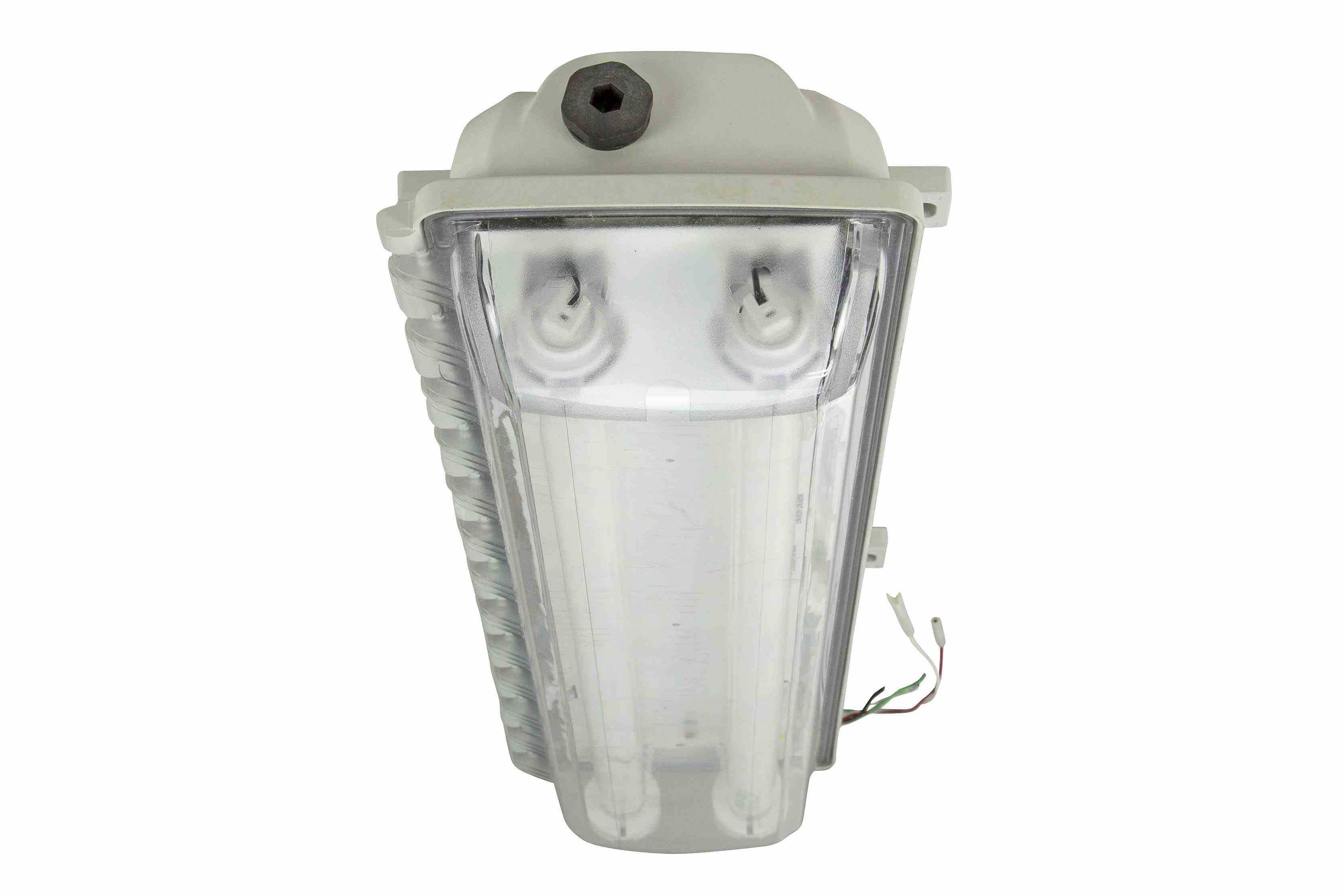

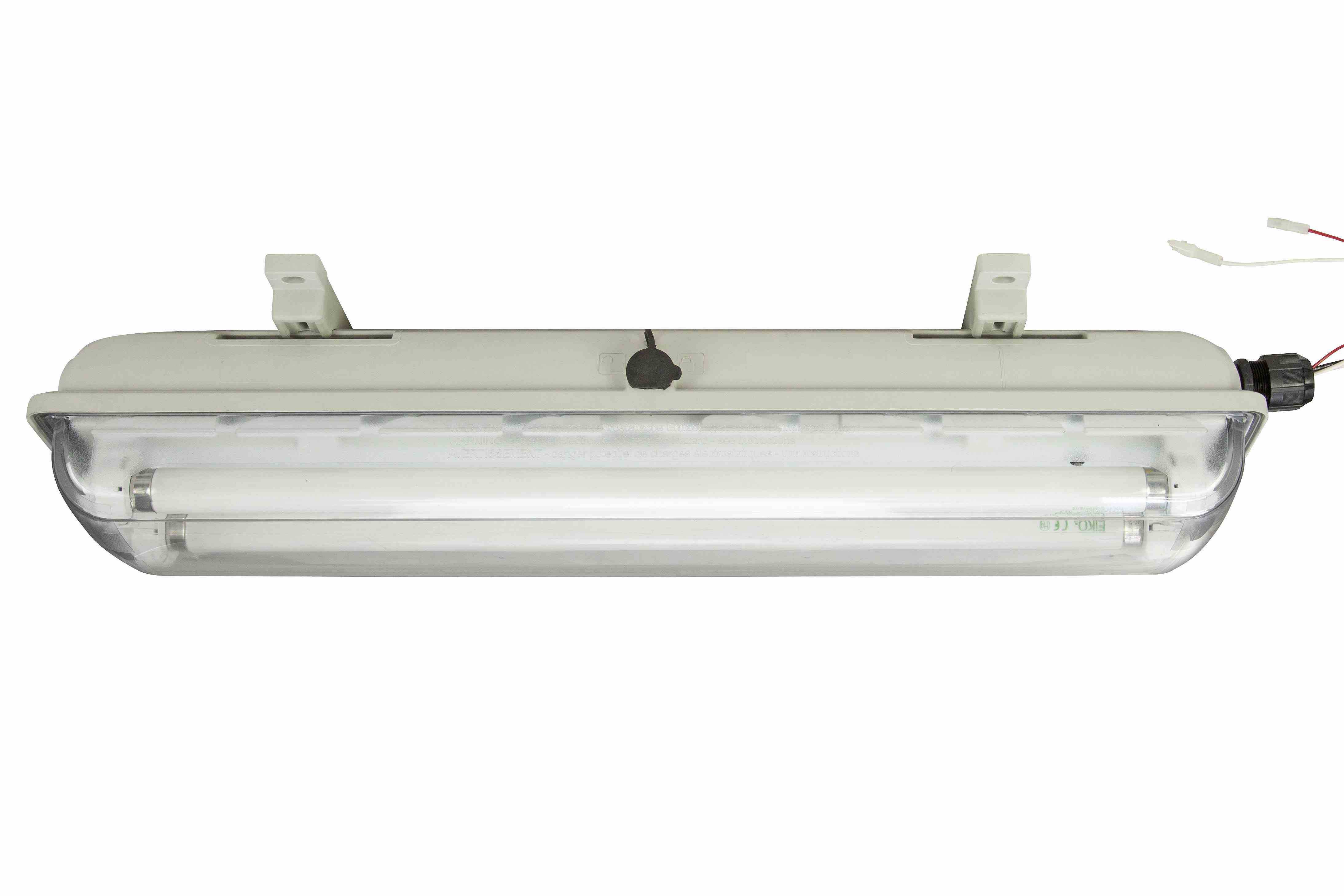

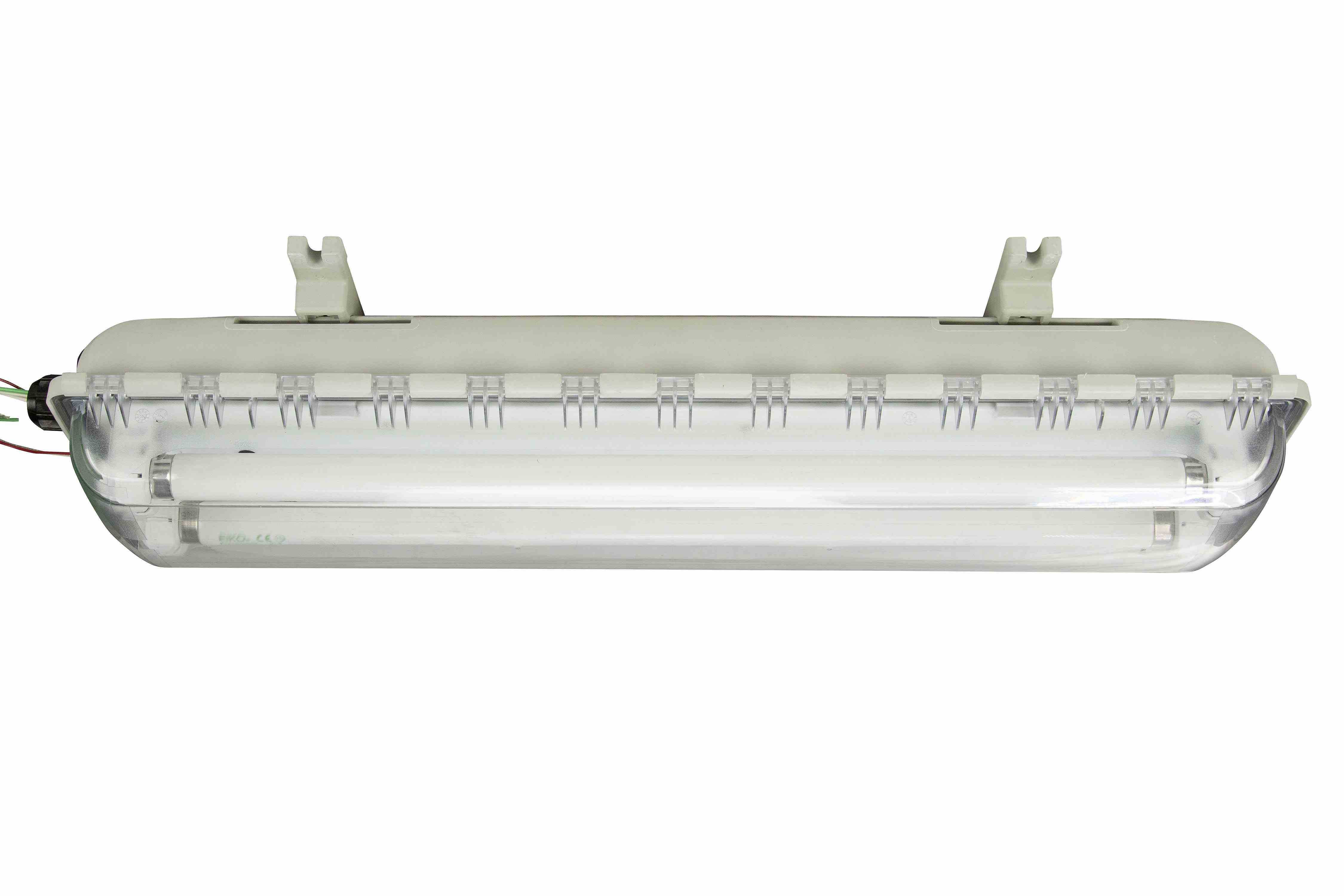

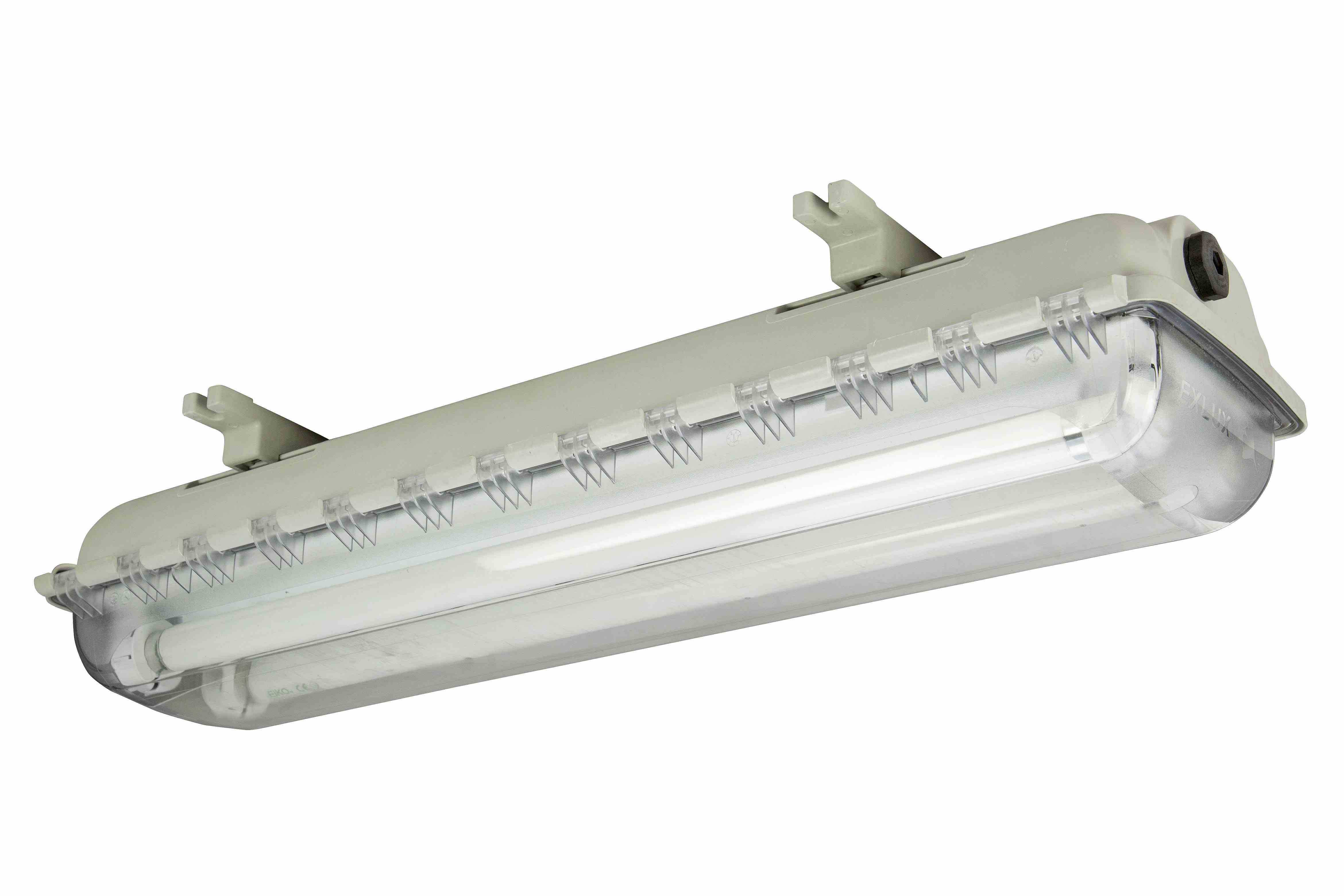

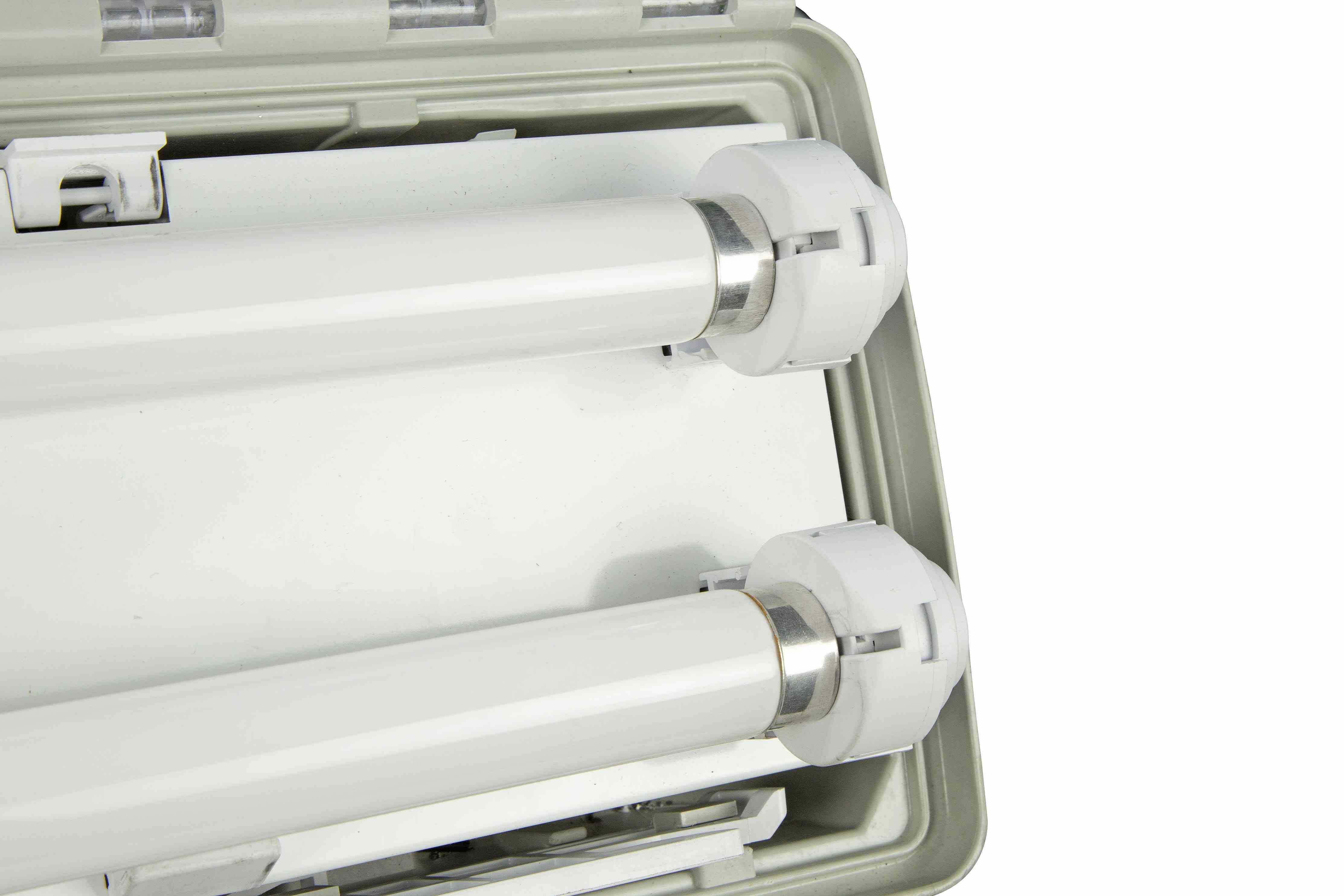

灯具外壳采用玻璃纤维增强聚酯材质模压成型，兼顾结构强度与耐腐蚀性能，可耐受户外工况下的紫外线照射、轻度酸碱腐蚀与高低温变化，适配环境温度跨度为-25℃至+40℃的室外露天或半露天安装场景；透光罩采用抗紫外线聚碳酸酯材质制作，配套泡沫密封垫圈实现壳体与透光罩的紧密压合，整体防护等级达到IP66，可完全阻挡粉尘进入壳体内部，同时承受高压水柱直接喷射而不进水，适配多尘、潮湿、有轻度喷淋的作业环境。灯具内部集成电子镇流器与应急逆变模块，配套独立的电池备用单元，正常接入220V、50Hz交流市电时，电子镇流器驱动两根2英尺T8荧光灯管工作，单根灯管功率18W，整灯总功率36W，泛光配光下总光通量输出2830流明，显色指数Ra75，可提供5000K、4100K、2700K三种色温选项，适配不同作业场景的照明需求；正常供电状态下，内部电路会自动为备用电池组充电，充满电耗时约24小时，电池循环使用寿命约7500小时。当主供电电源切断时，逆变模块自动切换至电池供电模式，驱动单根灯管维持1190流明的应急照明输出，可持续点亮90分钟，为作业人员应急处置、安全疏散提供足够的照明支撑。壳体上设置三个LED状态指示灯，分别对应红、黄、绿三色，可实时反馈主供电、充电、应急运行三种工作状态，方便运维人员快速排查设备故障。

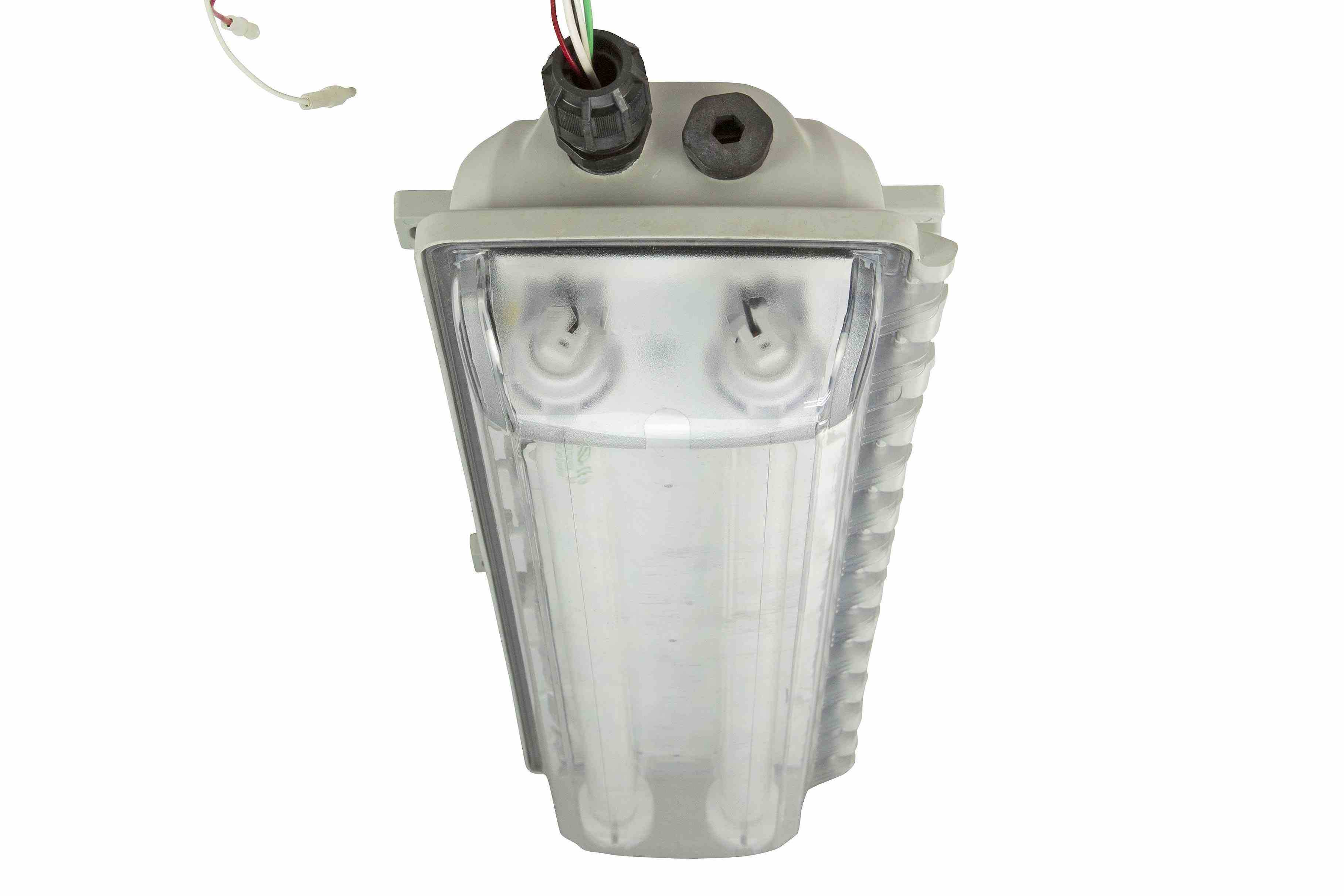

灯具的电气接线端设置L1、L2、N、PE四个接线端子，满足常规三相配电系统的接线需求，电缆进线口位于灯具侧面，采用M25规格的电缆锁紧格兰头，材质为聚酰胺，可夹紧进线电缆实现进线处的密封防爆，避免易燃易爆介质从进线缝隙进入壳体内部。灯具配套两个M25规格的塑料安装脚，可适配多种安装方式：既可以通过安装脚直接固定在天花板、墙面等硬质基体上实现吸顶安装，也可以搭配吊链实现吊装，还可配套角支架、杆式安装架实现壁装、立杆安装，适配不同作业区域的安装高度与照射角度需求。灯具壳体上设置两个联锁开关，分别控制镇流器、逆变模块的电极通断，在打开透光罩更换灯管或进行内部维护时，开关会自动切断内部所有带电部件的电源，避免维护过程中出现电火花引发危险，维护作业完成后需手动复位联锁开关才能恢复设备供电，从结构设计上规避带电开盖的安全隐患。

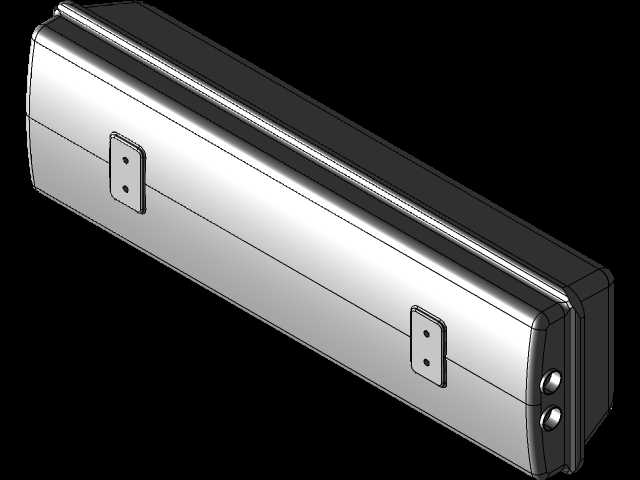

从建模结构来看，该灯具的三维模型完整还原了壳体的加强筋结构、透光罩的卡扣压合结构、安装脚的连接孔位、进线格兰头的密封结构、内部灯管的固定卡座、状态指示灯的开孔位置，所有配合面的公差预留符合防爆电气设备的隔爆间隙要求，可直接用于防爆照明系统的布局设计、安装干涉校验、运维培训演示等场景，结构设计人员可直接基于该模型调整安装支架尺寸、进线方向，适配不同项目的安装需求。
