18W四灯管UV-C紫外线风道消毒装置

在暖通空调系统的空气消杀环节，风道内置式紫外线消毒装置是阻断空气传播类微生物扩散的核心部件，本次建模的这款四灯管UV-C消毒装置，主要适配矩形通风管道的内部安装场景，覆盖餐饮后厨、医院诊疗区、学校教室、洁净实验室、食品加工车间、办公写字楼等对空气卫生有明确要求的场所，可对管道内流动空气进行持续的紫外线照射消杀，破坏空气中细菌、病毒、霉菌孢子的核酸结构，实现空气净化效果，降低空气传播疾病的扩散风险。

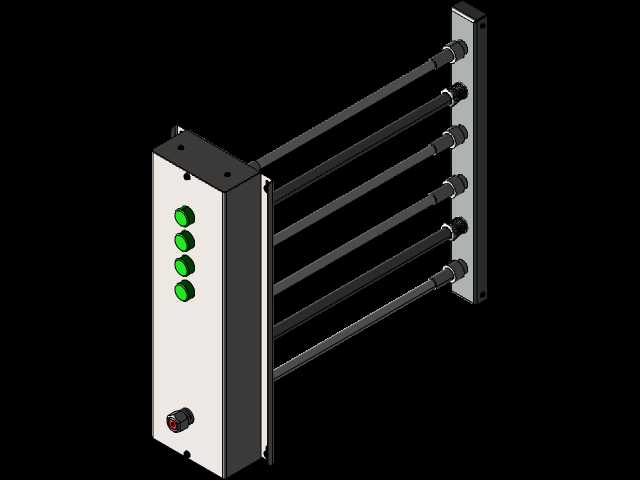

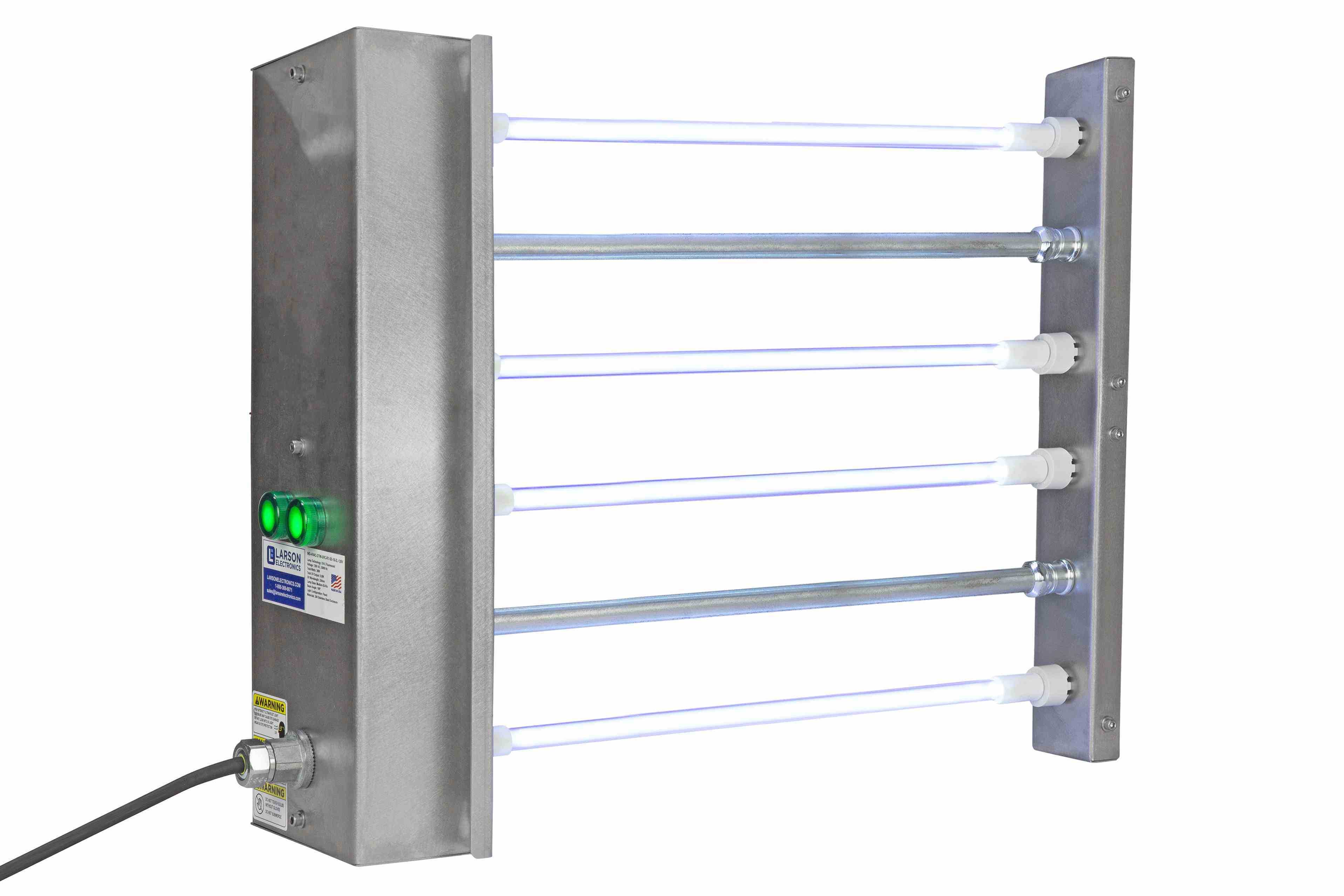

从结构设计逻辑来看，这款装置采用分体式框架布局，一侧为集成供电与控制的电气舱，另一侧为灯管固定端板，两者通过四根横向金属支撑杆连接形成刚性框架，四根紫外线灯管平行排布在框架之间，灯管间距经过光学模拟校核，确保254nm波长的紫外线在风道截面上形成均匀的照射覆盖，避免出现消杀盲区。电气舱外壳采用304不锈钢板材折弯焊接成型，具备良好的抗腐蚀能力，适配风道内高湿、多浮尘的复杂工况，舱体正面设置工作状态指示灯，运维人员无需拆下设备即可直观判断灯管的工作状态，舱体侧面预留防水线缆接头，供电线缆通过该接头接入舱内镇流电路，接线处的密封结构可避免风道内凝露渗入电路引发故障。灯管固定端板同样采用不锈钢材质，每个灯管对应位置设置绝缘灯座，灯管插接后可实现可靠的电气连接与机械固定，避免风道内气流扰动导致灯管松动移位。

安装层面，这款装置采用风道内部嵌入式安装方案，设计阶段充分考虑了现有矩形风管的安装边界，框架整体厚度控制在较小范围，不会大幅增加风道的风阻，安装时仅需在风管侧壁开设对应尺寸的安装孔，将装置整体插入风道内部后，通过电气舱侧边的安装法兰与风管壁采用自攻螺丝固定即可，无需对原有风道进行大规模改造，适配常规厚度的镀锌钢板风管、复合玻纤风管等常见风道类型。灯管选用15W规格的UVC无臭氧紫外线灯管，单根灯管在254nm波长下的紫外输出功率为5.3W，四根灯管总紫外输出达21.2W，灯管额定工作寿命可达8000小时以上，发光角度为泛光模式，可充分照射流经灯管周边的流动空气。

在功能设计上，这款装置适配220V交流供电，可直接接入暖通系统的供电回路实现与风机联动，风机启动时消毒装置同步工作，风机停机时可同步切断电源，避免无效能耗。电路部分设置过流保护结构，当灯管老化出现电流异常时可自动切断供电，避免电路故障引发安全隐患。需要明确的是，254nm波长的紫外线会对人体皮肤与眼角膜造成损伤，因此该装置设计为风道内置式安装，正常工作时紫外线完全封闭在风道内部，不会泄漏到人员活动区域，运维人员进行灯管更换或设备检修时，必须先切断设备电源，等待灯管完全熄灭后再进行操作，避免暴露在紫外辐射下。

从实际使用效果来看，当风道内空气以常规通风流速流经灯管照射区域时，紫外线可对空气中携带的微生物实现99%以上的消杀率，且该装置的消杀效果不受风道内光照条件影响，阳光、普通照明灯光、LED灯光都不会干扰UVC紫外线的消杀能力，设备可在通风系统持续运行的工况下长期稳定工作，金属外壳的结构设计也可适配风道内存在的一定浓度的颗粒物、气溶胶环境，不会出现普通塑料外壳老化变脆的问题。建模过程中，对灯管的透明石英材质、不锈钢外壳的金属拉丝质感、指示灯的透光结构、线缆接头的螺纹细节都做了1:1还原，可直接用于暖通系统的BIM装配模拟、设备选型展示、安装工艺交底等场景，结构设计上预留了灯管更换的操作空间，后期运维时仅需拆下电气舱侧的检修盖板即可更换灯管，无需将整个装置从风道上拆下，降低了后期维护的操作难度。
