移动式防爆LED投光灯塔四脚支架结构

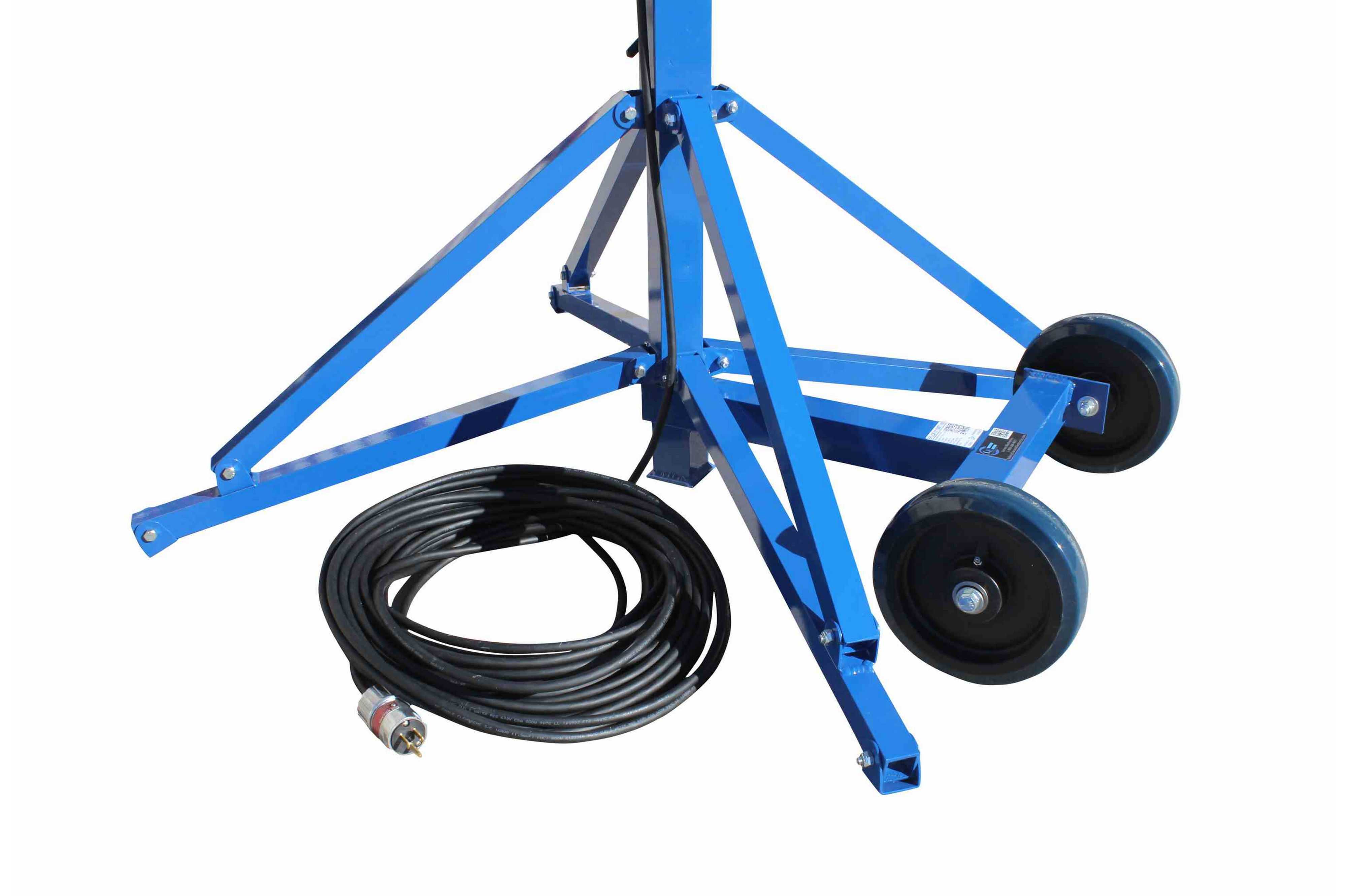

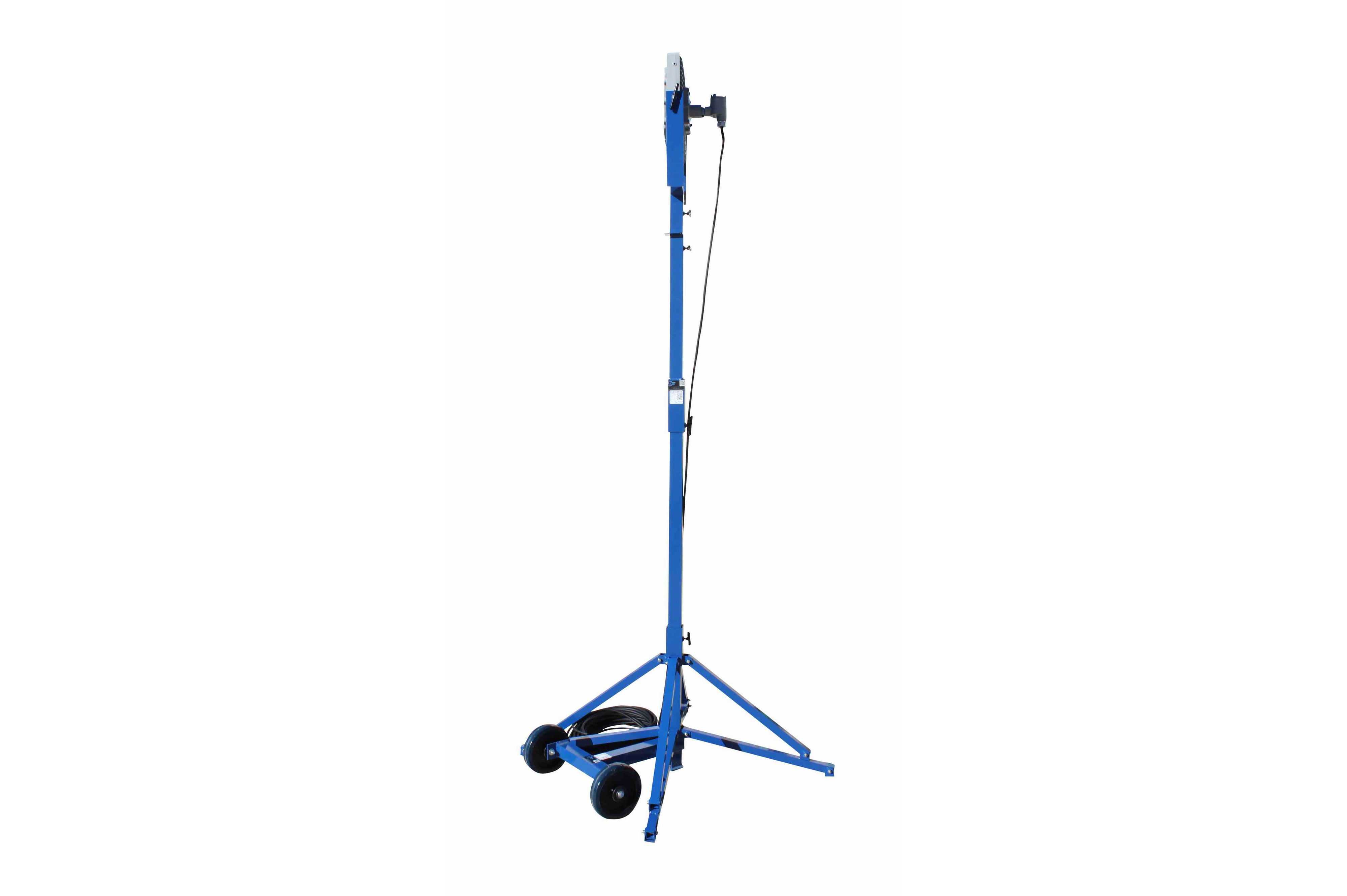

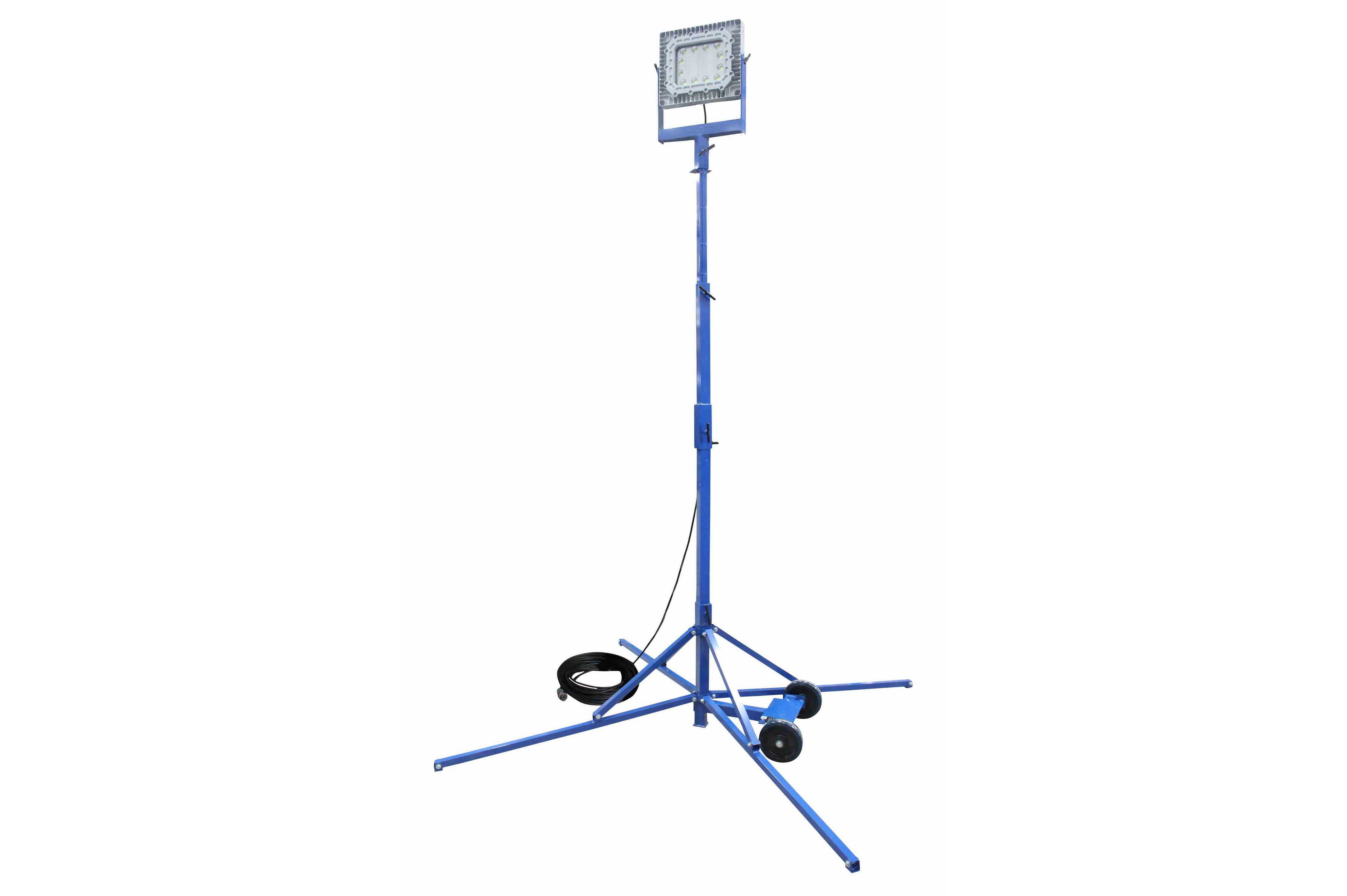

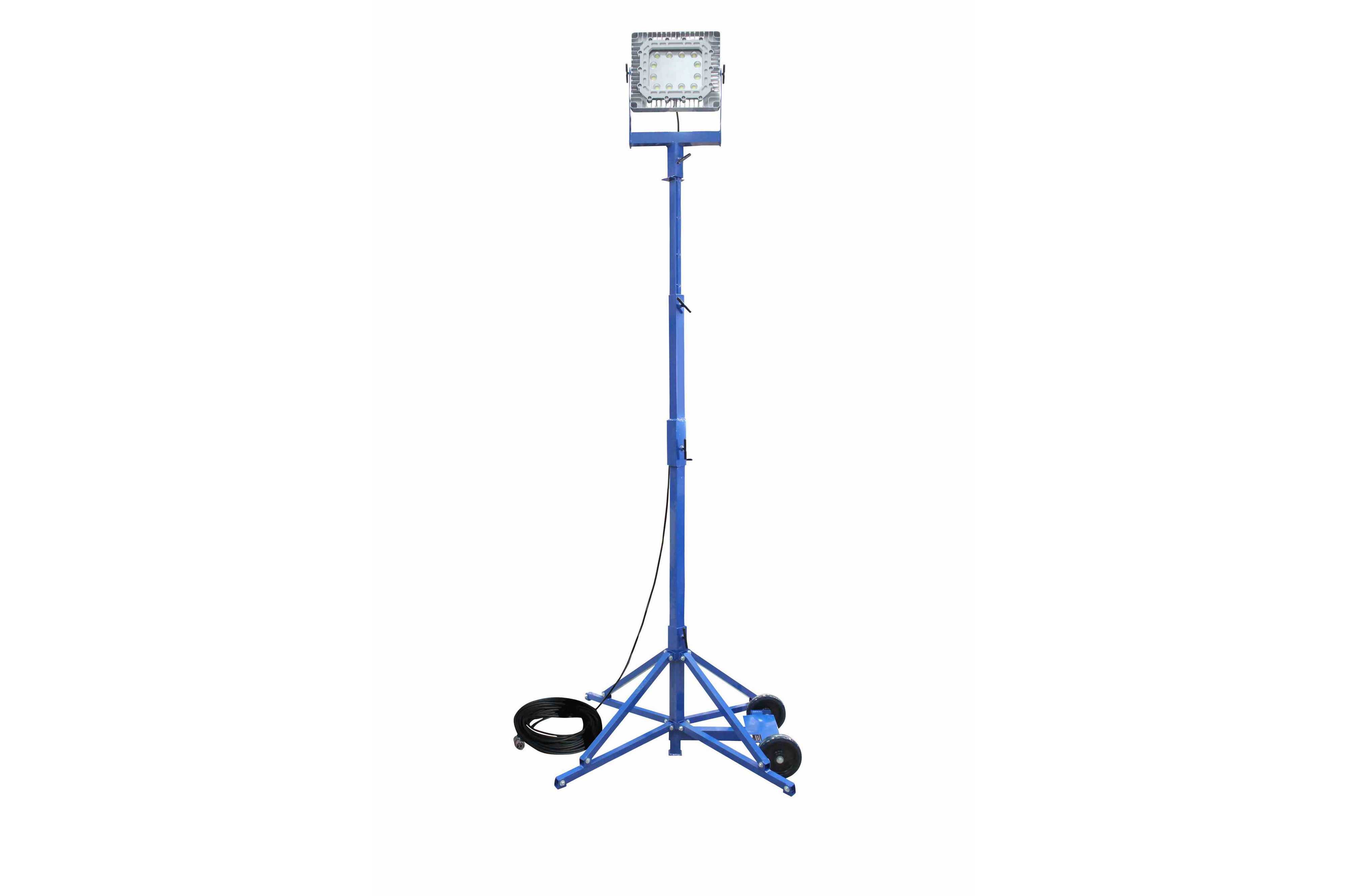

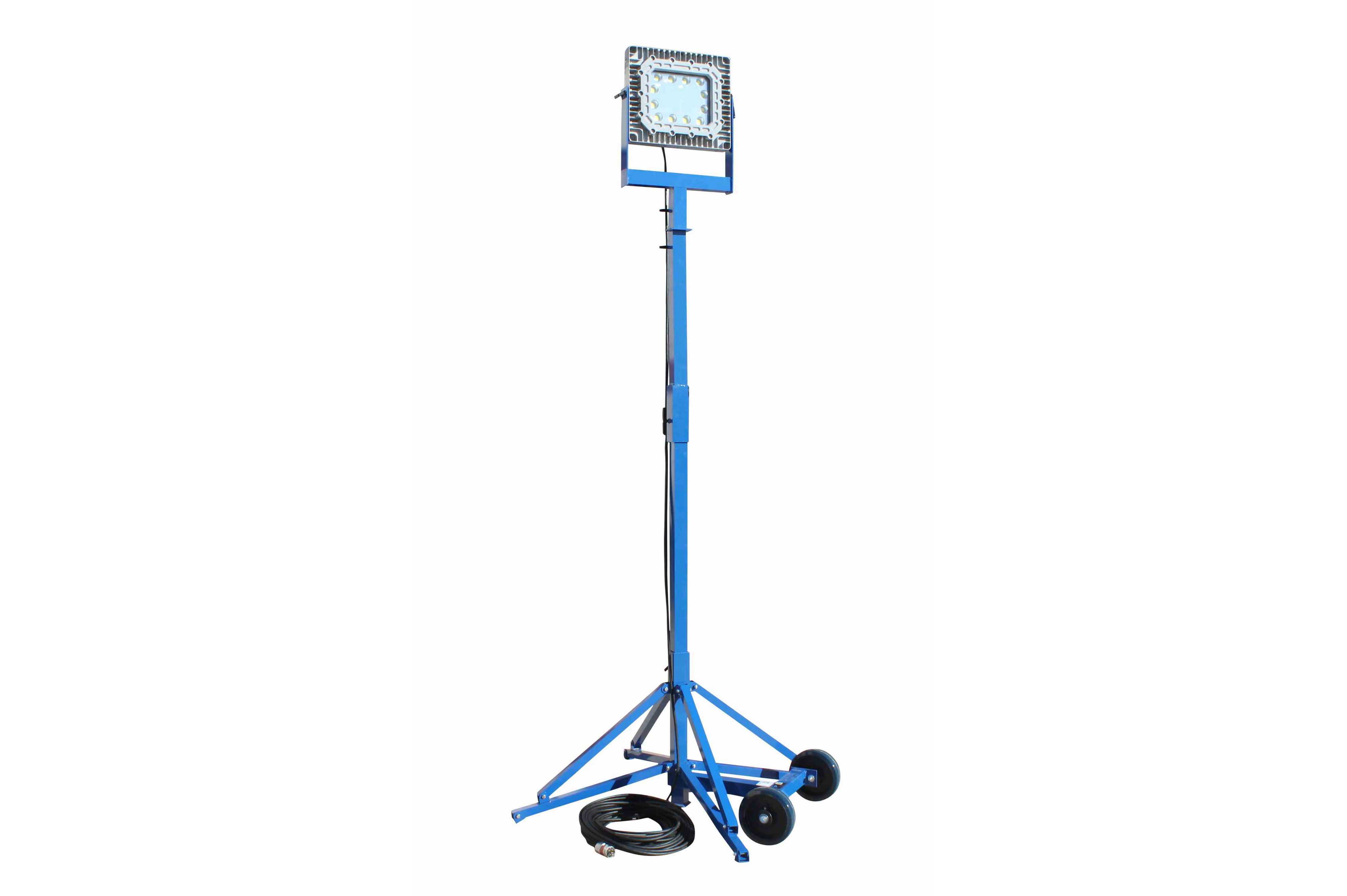

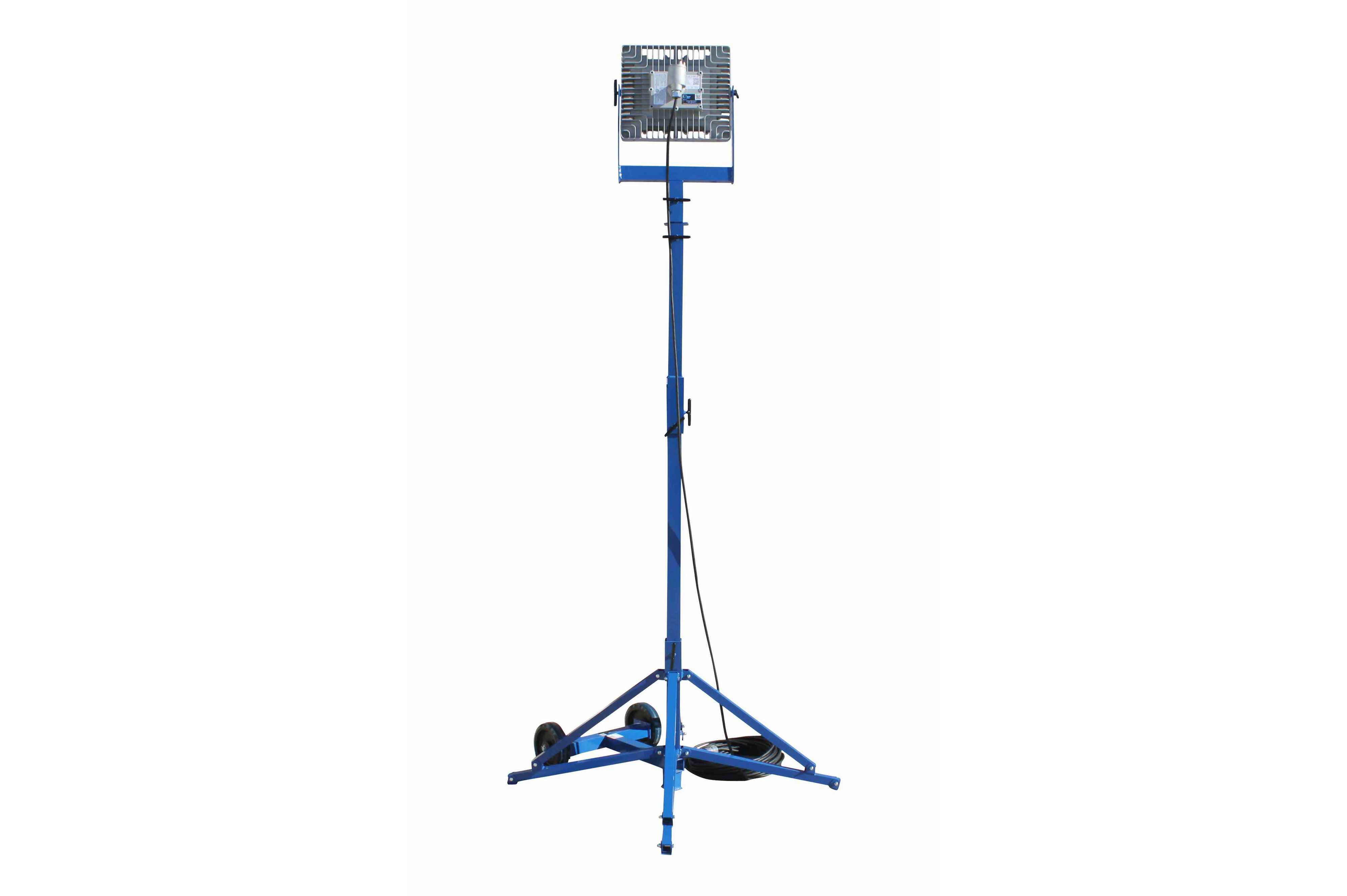

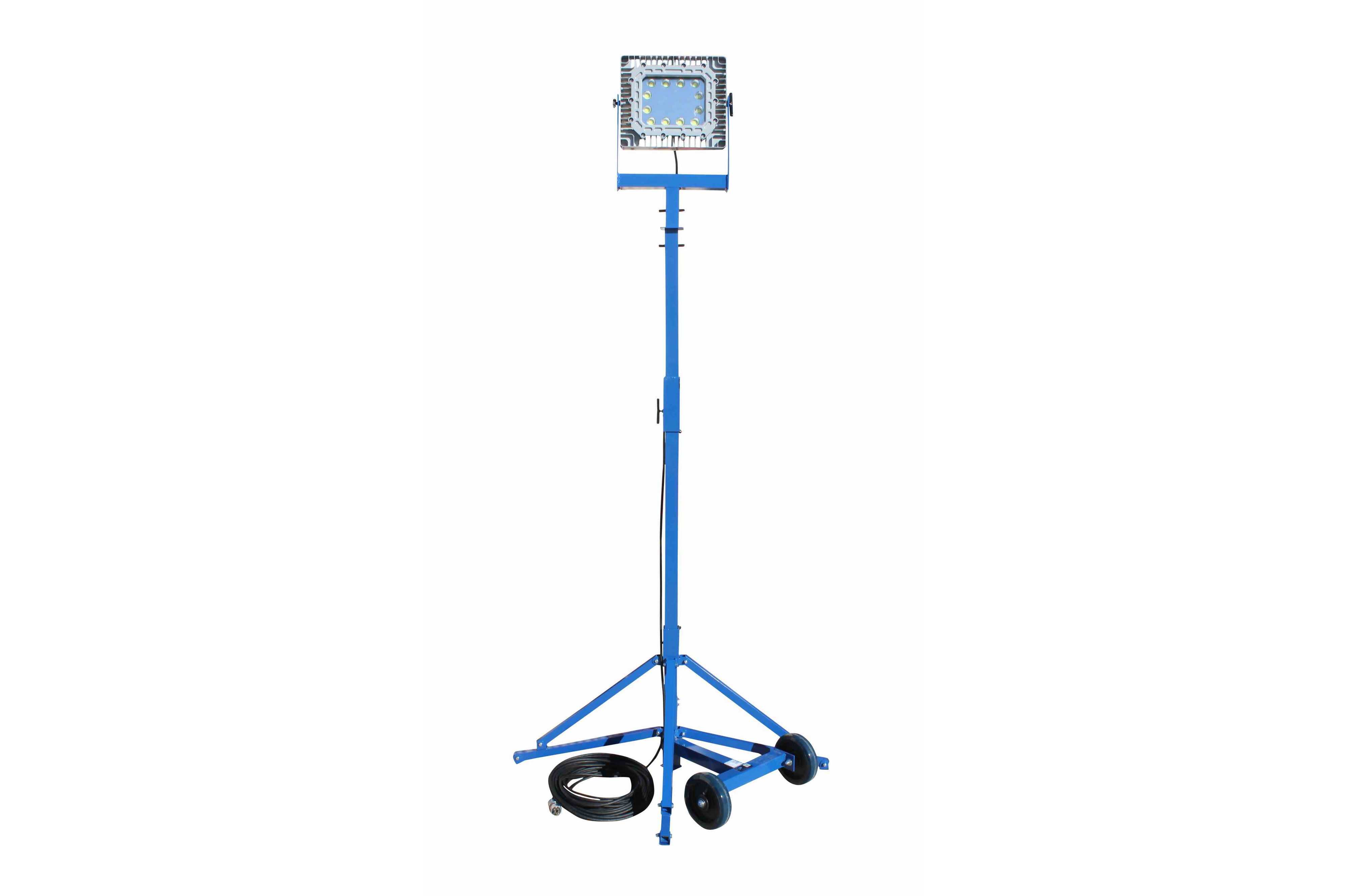

　　这款移动式防爆照明装置的核心设计逻辑，是围绕高危作业场景的临时照明刚需展开，优先解决传统固定照明覆盖不足、移动不便、防爆性能不达标的痛点。整体采用四脚支腿作为承载主体，支腿选用无火花粉末涂层铝型材加工，从根源上避免支腿移动、碰撞过程中产生摩擦火花，适配易燃易爆气体、粉尘存在的作业区域。支腿底部配置实心橡胶脚轮，单支脚轮承载冗余量按整机重量1.5倍设计，可在碎石、硬化泥土、车间环氧地坪等多种地面平稳推行，脚轮带自锁结构，定位后踩下锁止片即可完全固定，不会受现场风力、设备振动影响出现位移。灯头安装支杆采用可伸缩调节结构，完全展开后支撑高度可达12英尺，折叠收纳后高度仅7英尺，调节时松开支杆侧部的锁紧旋钮即可上下滑动调整高度，

　　调整到位后旋紧旋钮即可完成锁止，无需额外工具辅助，单人即可完成高度调整与位置转移操作。支腿采用折叠式结构设计，展开时四脚呈放射状支撑，支撑跨距经过倾覆力矩校核，在8级风力环境下不会出现侧翻，收纳时支腿可向中心收拢，整体收纳体积缩小60%，便于在狭窄通道转运、也可放入普通工程车辆货箱运输，无需额外定制运输托架。灯头部分采用宽光配光设计，单灯头总光通量可达21000流明，配光角度为60度，安装在最高支撑位置时，可覆盖9500平方英尺的作业区域，满足单台设备覆盖一个中型作业面的照明需求。灯头外壳采用铸铝材质，表面做静电喷塑防腐处理，防护等级达到IP67，可直接承受高压水冲、短时浸水，也可抵御作业现场的碎石飞溅、粉尘侵入，适配户外露天、

　　潮湿、多粉尘的作业环境。灯头内部采用多组独立LED驱动模块，共配置12个独立LED板，每两个LED板搭配一组独立驱动器，单组驱动器故障时其余模块仍可正常工作，不会出现整灯熄灭的情况，大幅降低故障对照明作业的影响。供电部分配套耐油、耐磨、耐化学腐蚀的重型电缆，电缆长度为100英尺，端部配置防爆型DXN插头，插头带锁定结构，插入插座后可自动锁止，受外力拉扯时不会意外松脱断电，插头防护等级与灯头匹配，可在易燃易爆环境下安全插拔使用。电路部分内置宽电压适配模块，可在11-25V的AC/DC电压区间稳定工作，适配现场不同规格的临时供电电源，无需额外配置电压转换装置。灯头角度可在垂直方向0-90度范围内调节，调节旋钮带阻尼结构，

　　调整到目标角度后可自动保持姿态，无需额外锁止，可根据作业面的位置灵活调整照射角度，减少照明盲区。整机所有外露金属部件均做无火花处理，紧固件全部采用不锈钢材质，避免长期户外使用出现锈蚀卡死的问题，脚轮的轮架采用镀锌钢板冲压成型，抗冲击性能优异，即使在颠簸路面推行也不会出现变形断裂。从结构建模角度看，该装置的建模重点集中在支腿折叠铰链的运动干涉校核、伸缩支杆的锁紧结构配合间隙、灯头角度调节的阻尼结构模拟、脚轮安装位的强度校核几个部分，建模时需要预留支腿折叠的运动间隙，避免实际生产装配后出现支腿无法完全收拢、或者展开后卡滞的问题；伸缩支杆的配合间隙控制在0.2-0.3mm之间，既保证滑动顺畅，又不会出现调整后灯头晃动的问题；灯头与支杆的连接轴需要做抗扭强度校核，保证灯头调整到任意角度都不会出现下坠。该装置主要应用于应急抢修、矿山采掘、建筑施工、海洋平台、石化装置检维修等场景，这类场景往往没有固定照明设施，或者固定照明被遮挡，且现场存在易燃易爆介质，普通照明设备无法满足安全要求，这款可移动防爆灯塔可快速转运到作业点，展开后即可提供大范围的高亮度照明，无需复杂的安装固定流程，作业完成后可快速收拢转运，不影响现场其他作业开展。
