三脚架式防爆LED移动灯塔结构设计

这款三脚架安装的防爆LED灯塔，核心面向存在易燃易爆气体、粉尘混合物的危险作业场景设计，常见于石油开采现场、化工装置检修区、燃气管道抢修作业面、受限空间涂装作业区这类对电气设备防爆等级有强制要求的工况，解决临时作业点无固定照明、普通照明设备无法满足防爆要求的痛点。

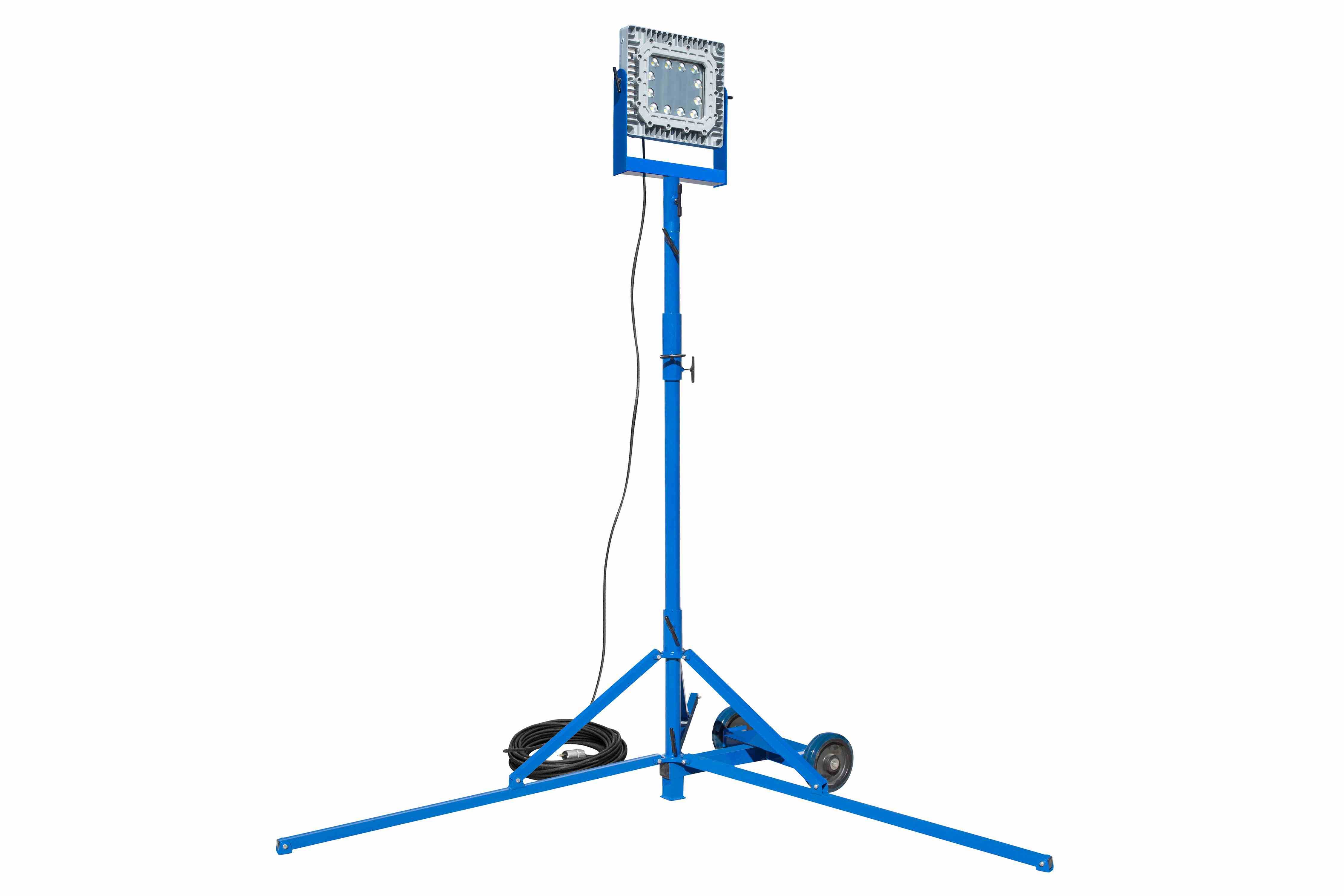

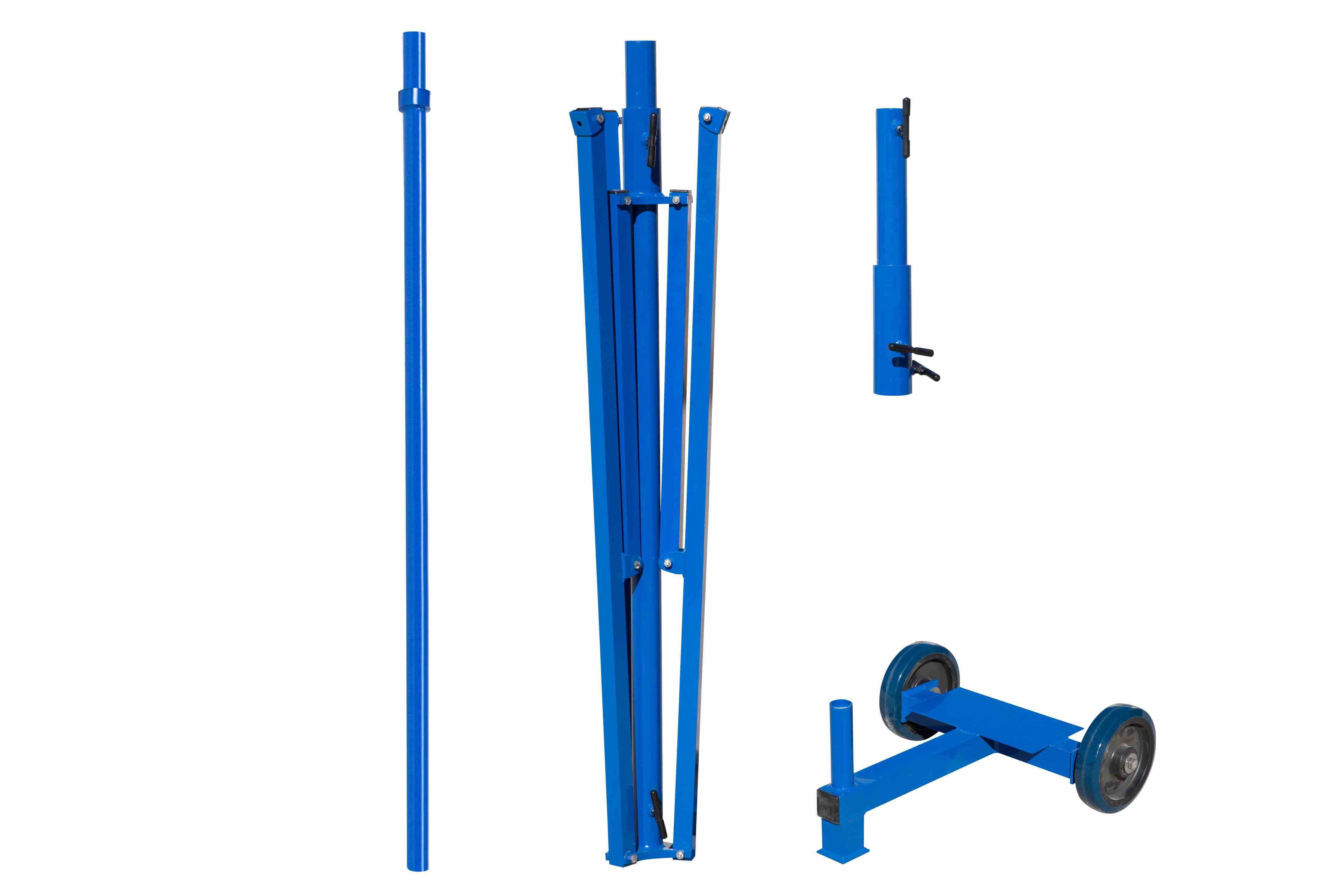

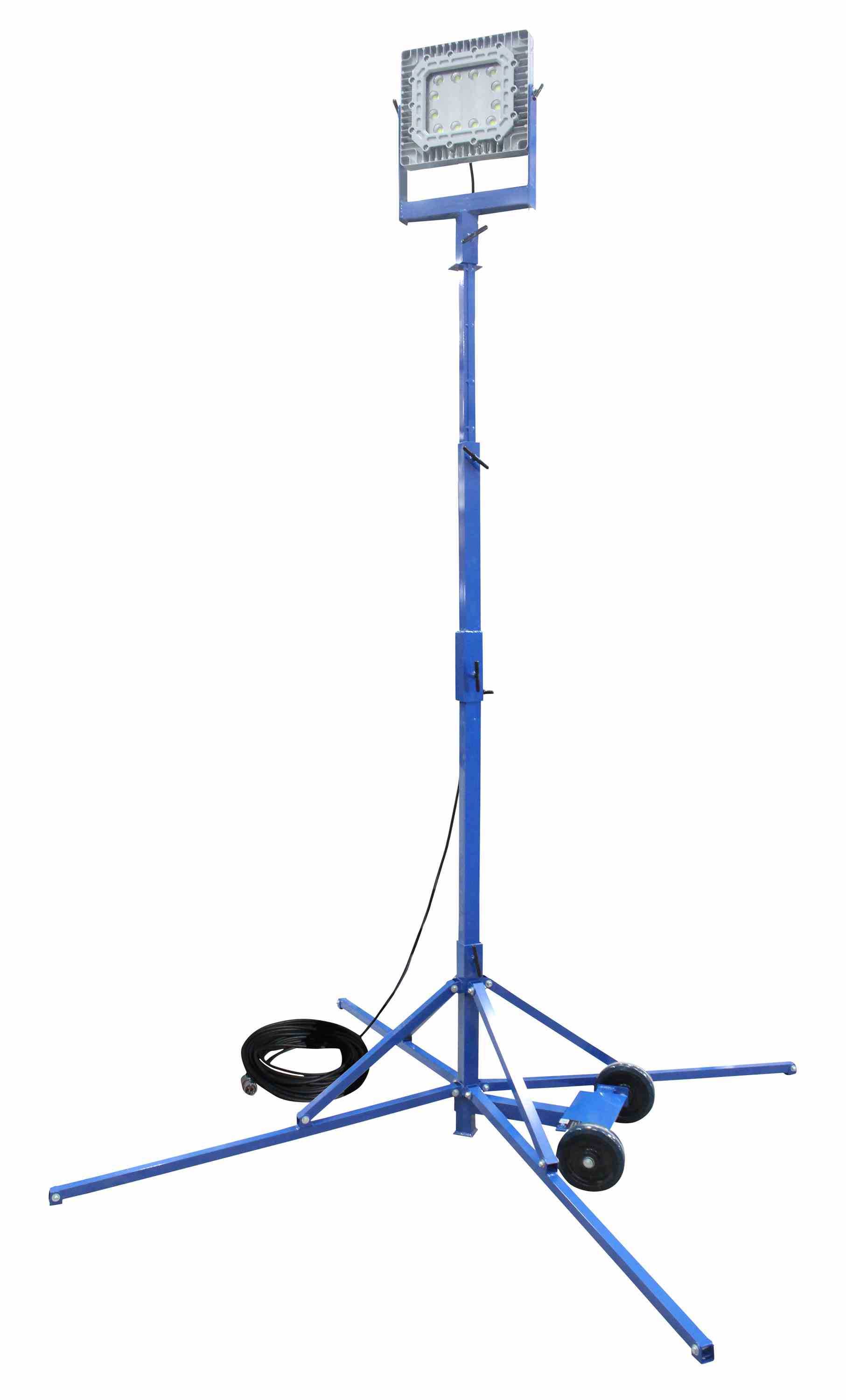

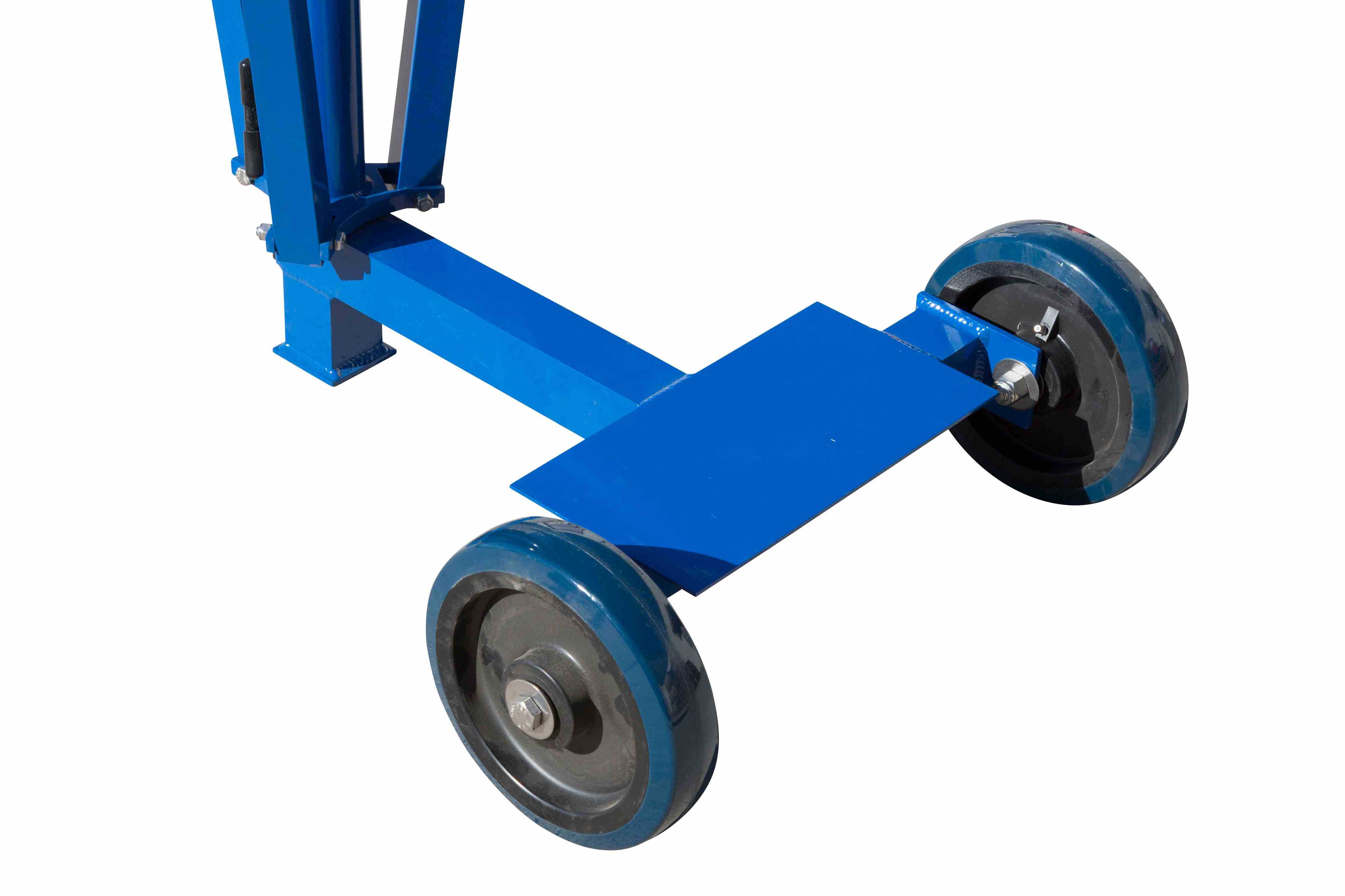

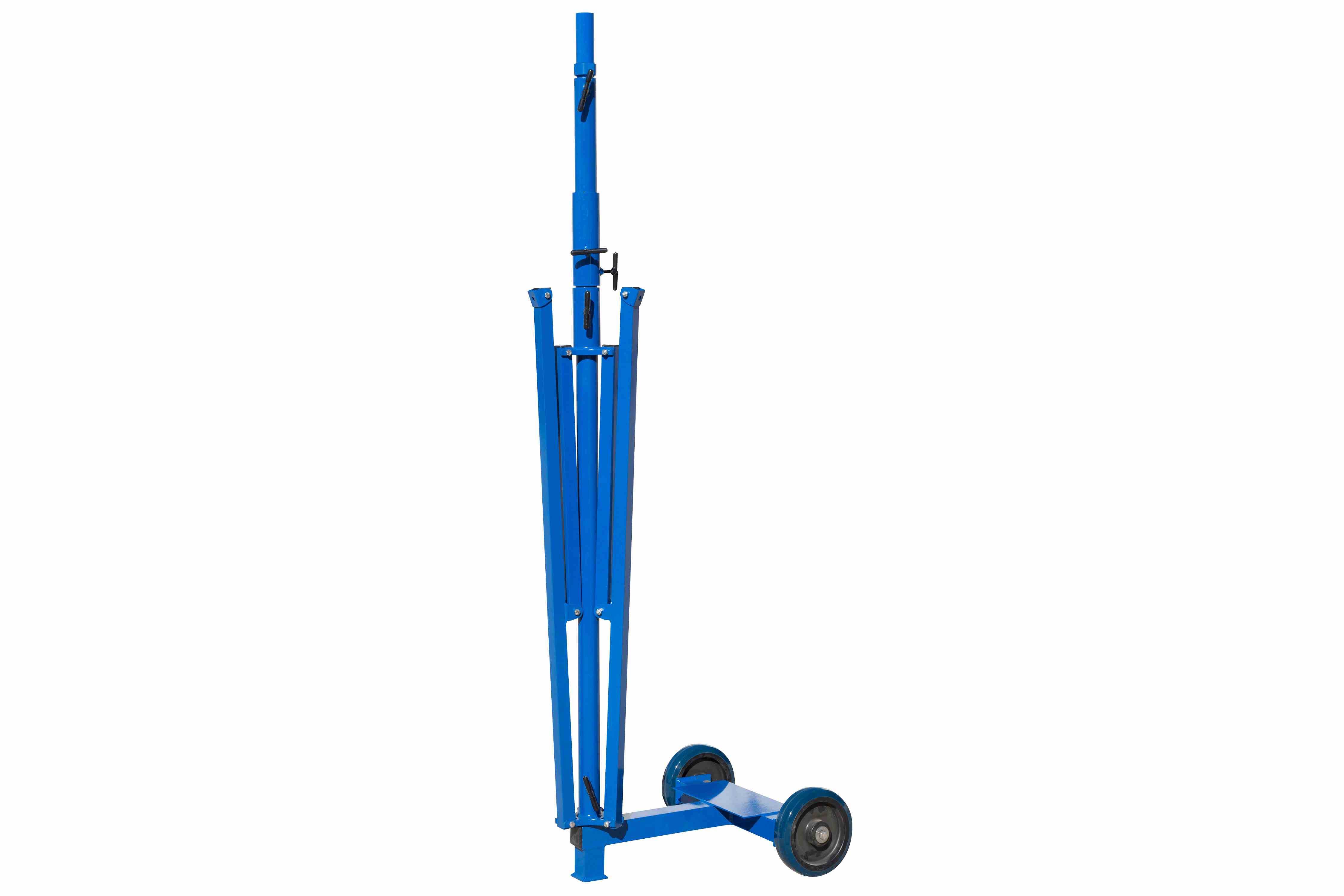

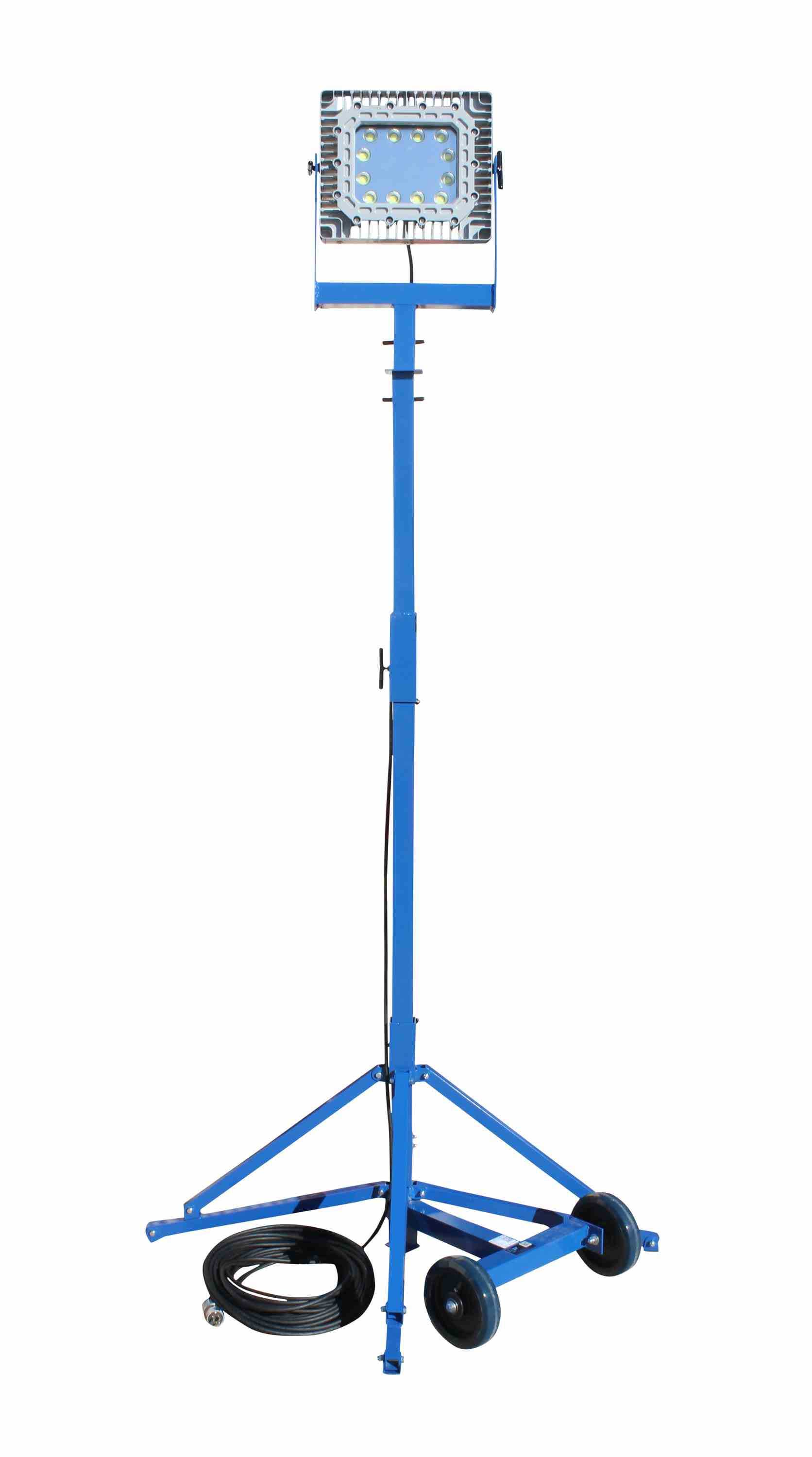

从结构设计逻辑来看，整套设备优先兼顾移动灵活性与作业稳定性，底部三脚架采用无火花铝制型材制作，单根支腿展开后可形成稳定的三角支撑面，支腿带可锁定的万向脚轮，作业人员可直接推移整套设备在作业面内转场，无需拆解搬运；支腿支持高度调节，完全展开后总高度可达9.42英尺，折叠后可压缩至6.8英尺，折叠状态下灯头可从支架主杆上滑下收纳，支腿收拢后整体尺寸紧凑，可放入常规工程车辆的储物舱内转运，适配野外、厂区内多点位转场的作业需求。支腿底部设计有防滑支撑脚垫，脚轮锁定后可避免设备在倾斜地面、光滑地坪上滑移，支腿的铰接位置采用不锈钢销轴与防松锁紧结构，允许作业人员根据现场地面平整度调整单根支腿的伸出长度，在不超过15°的倾斜地面上也能将灯头调整至水平状态。

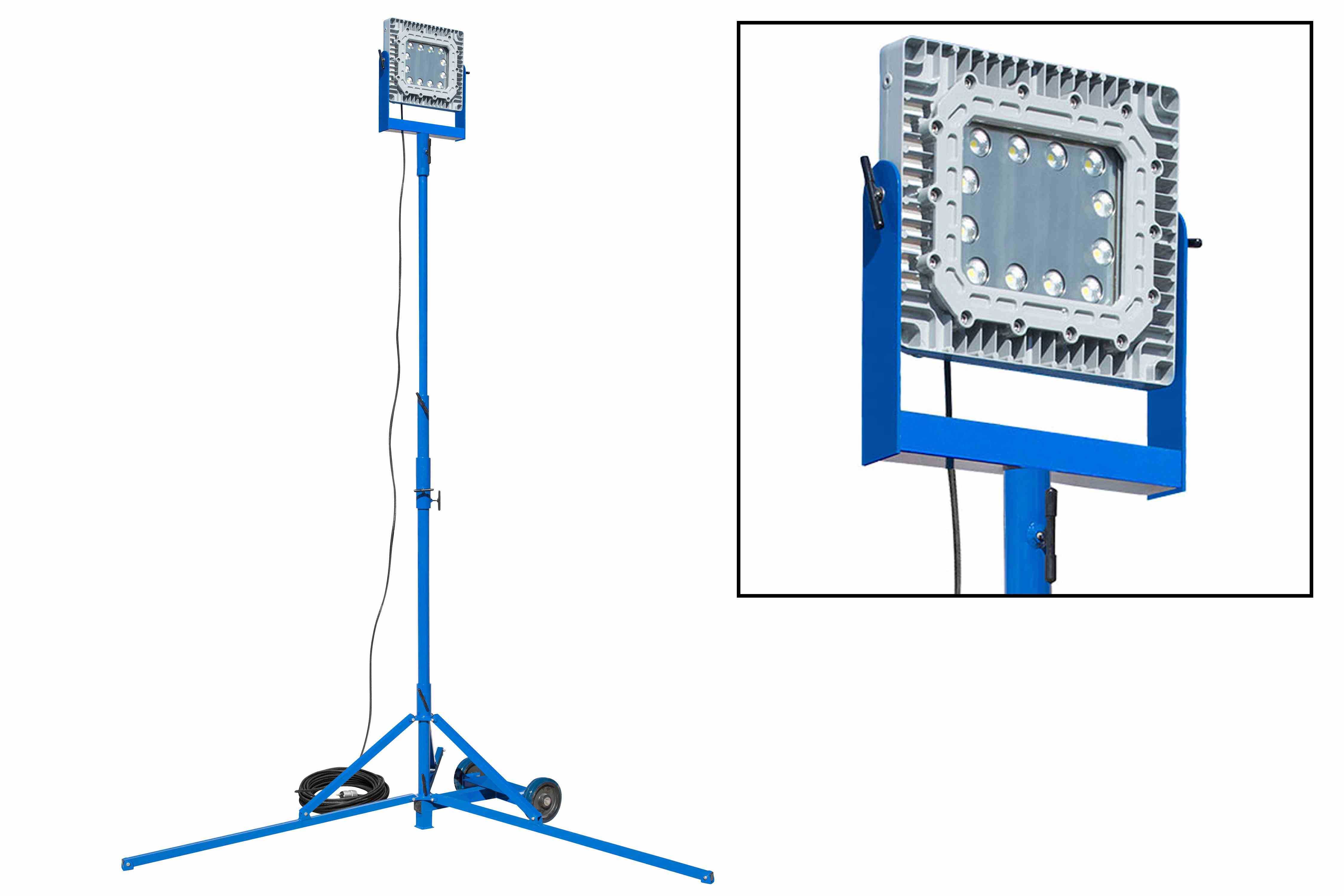

灯头部分采用压铸铝外壳搭配钢化玻璃透光罩，整体密封结构满足防爆要求，无裸露的电气触点，灯头与支架的连接位置带阻尼旋转关节，支持水平方向360°旋转、垂直方向俯仰角度调节，作业人员可根据作业面的位置调整照射角度，无需反复移动整套设备。灯头内部集成多组LED发光单元，搭配独立的恒流驱动模块，可避免电压波动导致的灯珠寿命衰减，相比传统卤素防爆灯，运行过程中外壳表面温度更低，不会因表面温度过高引燃周边易燃易爆介质，同时无灯丝、玻璃泡壳易碎的结构缺陷，在搬运、使用过程中受轻微振动也不会出现损坏。灯头的散热结构与外壳一体化压铸成型，无需额外加装散热风扇，减少了故障点，可长时间连续运行。

供电部分配套耐磨损、耐化学腐蚀的重型线缆，线缆长度满足常规作业半径需求，配套的防爆插头可直接与对应防爆等级的插座对接，接线端做密封处理，避免插拔过程中产生电火花。整套设备的安装边界清晰，展开作业时需要预留直径不小于1.2米的地面空间，确保三支腿完全展开无遮挡，收纳状态下整体外形为细长杆状，占用空间不足0.1立方米，可直立靠放于墙面，也可水平放置于储物架上。

在实际选型适配时，这类设备无需固定安装基础，运抵现场后展开支腿、锁定脚轮、调整灯头角度、接通防爆电源即可投入使用，尤其适合临时检修、应急抢险、野外作业这类短周期照明需求的场景，相比固定安装的防爆照明系统，无需布设管线、安装支架，可大幅缩短作业准备时间。设备的所有金属结构件均做防静电表面处理，避免运行过程中静电积聚产生放电隐患，所有连接紧固件均采用防松设计，在设备推移、受外力碰撞时不会出现松脱掉落的问题。灯头的发光角度覆盖窄、中、宽三类配光，窄光束适合远距离定向照射，中光束适合常规作业面泛光照明，宽光束适合大区域近距离照明，可根据不同作业场景的照明需求选择对应配光的灯头配置。
