反向旋转叶片用同轴分离轴齿轮箱结构

在流体搅拌、风洞试验、特种推进装置这类需要双反向旋转叶片的工况里，同轴布置的齿轮箱一直是传动链路里的核心部件，这类结构不需要额外布置平行轴系，能大幅压缩动力端到执行端的轴向安装空间，避免双轴错位带来的振动偏载问题。这套分离轴结构的同轴齿轮箱，就是针对反向旋转叶片的传动需求做的适配设计，日常做设备改造、旧齿轮箱修复的时候，经常会遇到原厂配件缺失、轴系磨损需要重新建模测绘的情况，这套结构就可以作为测绘修复的参考基准。

从实际使用场景来看，这类同轴齿轮箱大多用在对轴向尺寸有严格限制的设备上，比如管道内的混合搅拌装置，整个齿轮箱要和管道通径匹配，不能额外占用径向空间，输入输出轴保持同轴线布置，动力从一端输入之后，通过内部的行星轮系分流，带动两根套合的输出轴做反向等速或者定速比旋转，直接连接前后两组反向叶片，不需要额外的换向传动结构，能减少传动链上的功率损耗。做结构设计的时候，首先要考虑的就是轴系的支撑边界，两根分离轴是嵌套布置的，空心轴套在实心轴外侧，各自通过轴承定位在箱体内壁，轴承的选型要同时承受径向载荷和叶片旋转带来的轴向推力，所以在轴承位的设计上，预留了足够的跨距，避免轴端挂载叶片之后出现挠曲变形。

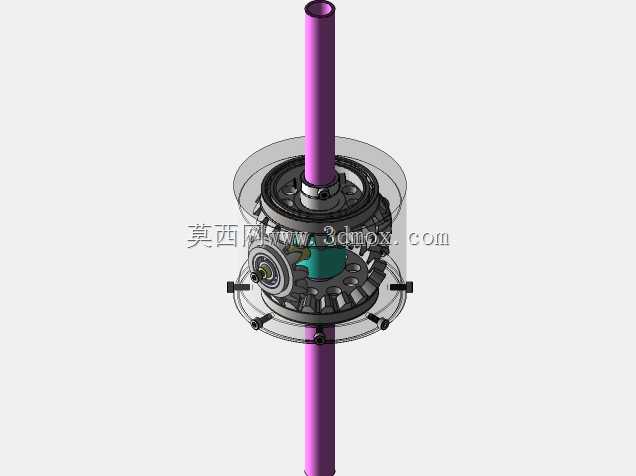

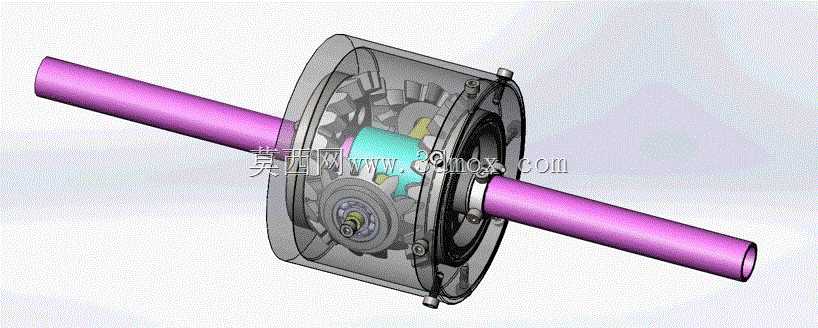

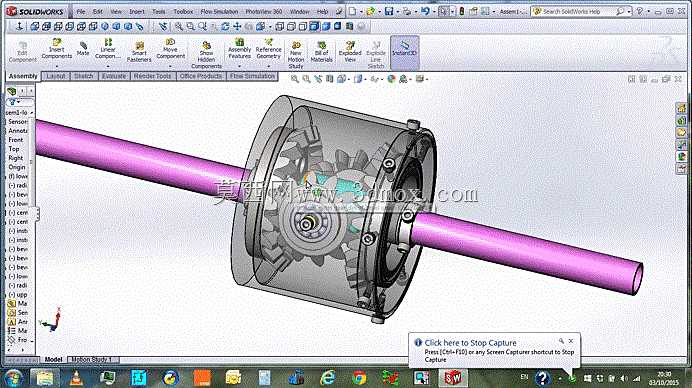

箱体采用剖分透明式的展示结构，实际生产中会用铸铝或者铸铁做密闭箱体，侧壁预留的螺栓孔是用来连接端盖和固定内部齿圈的，端盖和箱体之间的密封槽位要匹配O型圈的尺寸，防止齿轮箱工作的时候润滑油泄漏，同时阻挡外部的粉尘、水汽进入箱体内磨损齿面。内部的轮系采用行星传动结构，太阳轮连接输入轴，行星轮同时啮合太阳轮和外侧的固定齿圈，行星架连接其中一根输出轴，另一根输出轴通过额外的换向齿组和行星轮系连接，实现两根轴的反向旋转，这种结构的传动比稳定，而且承载能力比平行轴齿轮箱更高，相同功率下体积能缩小三分之一左右。

做安装边界校核的时候，要注意两根输出轴的轴伸长度，轴端的键槽尺寸要和配套的叶片轮毂匹配，轴肩的定位高度要符合轴承内圈的安装要求，不能过高导致轴承拆卸困难，也不能过低导致轴系窜动。箱体的最大外径要和安装位的内腔尺寸留0.5到1毫米的间隙，方便装配的时候调整同轴度，输入轴端的连接位要和驱动电机的输出轴做对中校准，避免偏心带来的周期性振动。在修复旧齿轮箱的时候，经常会遇到轴系磨损、齿面点蚀的问题，这套分离轴结构把两根输出轴的受力做了独立分解，单根轴的载荷不会直接传递到另一根轴上，就算其中一根轴出现磨损，也可以单独拆卸更换，不需要把整个轮系全部拆解，能降低后期的维护成本。

实际建模的时候，要注意齿轮的侧隙控制，反向传动的时候如果侧隙过大，叶片启动换向的时候会出现明显的冲击，所以齿厚的公差要选在中等精度等级，既保证传动顺畅，又不会有过大的回差。轴承的润滑采用脂润滑或者油浴润滑，根据齿轮箱的工作转速来选，转速低于1500转的时候用脂润滑就可以满足需求，更高转速的话要在箱体底部预留油位，让齿轮转动的时候能带起润滑油润滑各个啮合点位和轴承位。另外，箱体上的透气塞位置要布置在最高处，避免工作的时候箱体内温度升高压力过大，把密封件冲坏导致漏油。
