实验室生物消化反应装置结构设计

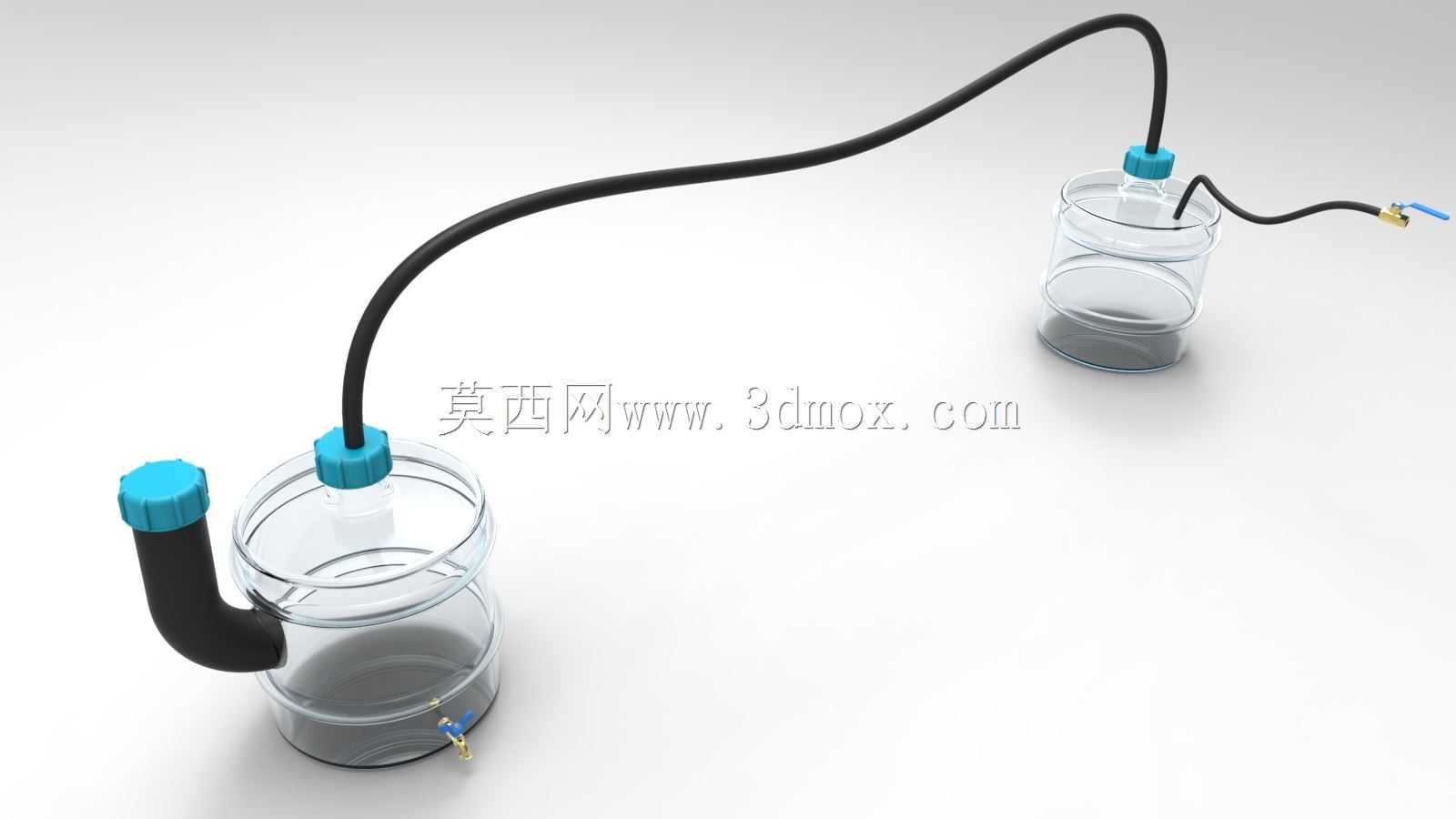

这款生物消化装置主要面向实验室小规模生物质降解、厌氧消化反应场景设计，可用于环境工程领域的污泥厌氧消化实验、农业生物质发酵产沼小试、有机废弃物降解特性测试等场景，适配高校环境实验室、环保企业研发部门、生物质能源研究机构的小批量反应测试需求，能在恒温环境下完成密闭式生物反应过程，避免外界杂菌进入反应体系干扰实验结果，同时可实现反应过程的进出料、取样、排气等常规操作。

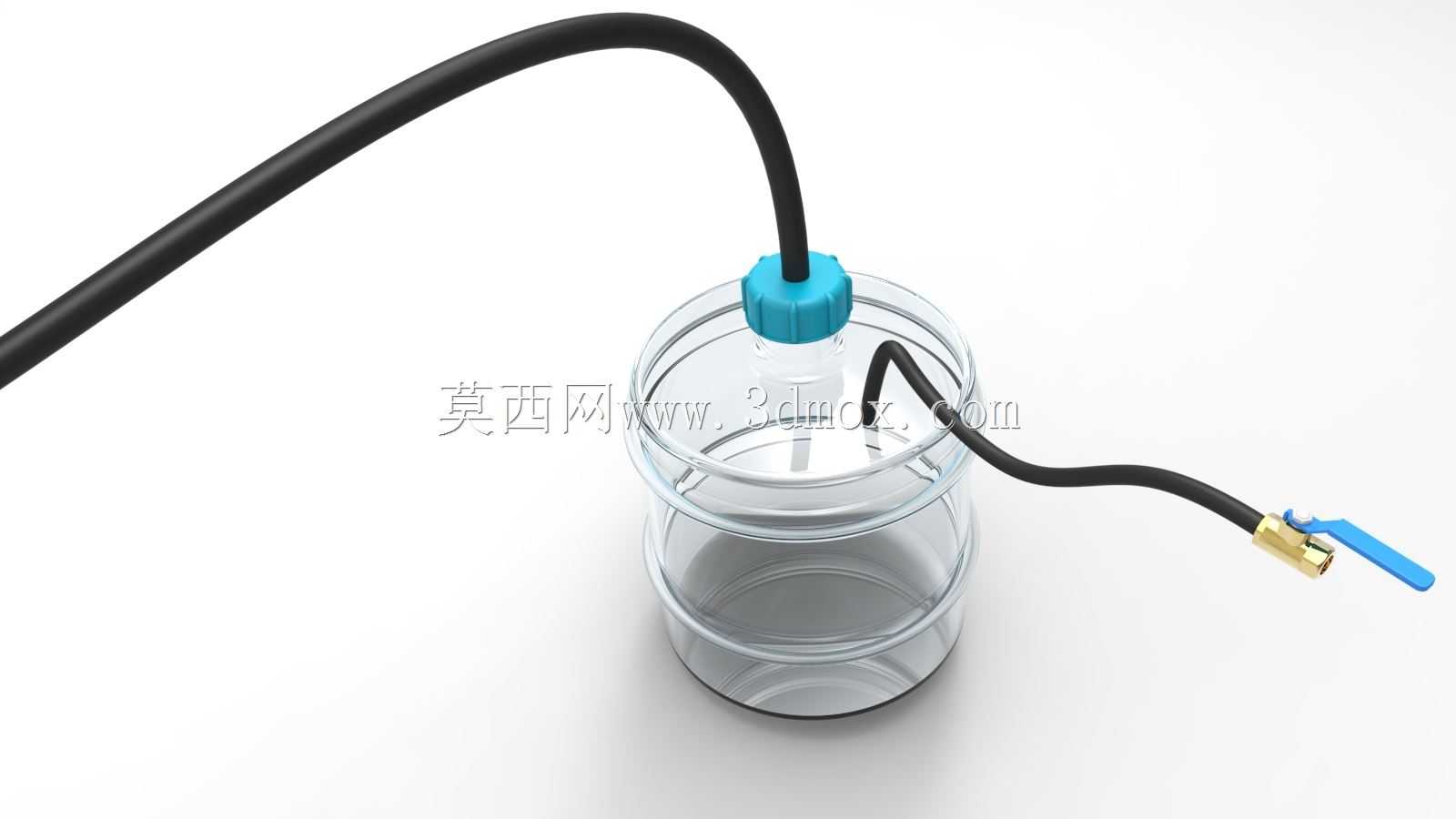

从功能特性来看，罐体采用双层透明结构设计，内层为反应腔，可直观观察内部物料的反应状态、液位变化、产气鼓泡情况，外层可根据实验需求接入恒温水浴，实现反应体系的精准控温，满足中温、高温厌氧消化的不同温度要求。罐体顶部设置两个接口，大口径接口为进料口，配套带防滑棱的蓝色旋紧密封盖，可实现快速开合，方便投加固体、半固态反应物料，密封盖内侧配置硅胶密封圈，旋紧后可达到0.05MPa的静密封压力，避免反应过程中产生的沼气泄漏；小口径接口为导气/补液接口，可连接橡胶管将反应产生的气体导出至气体收集装置，也可通过该接口向罐内补充反应液、调节pH值或投加微量元素。罐体侧下方安装小型黄铜取样阀，阀门口径适配常规实验室取样管，可在不开启罐体、不破坏反应体系厌氧环境的前提下，定期放出少量反应物料进行指标检测，阀门采用旋塞式结构，启闭力矩小，密封性能可靠，无渗漏风险。

设计过程中优先考虑了实验室操作的便捷性与安全性，罐体整体采用圆柱型结构，底部为平底设计，可直接放置在实验台或恒温水浴槽内，无需额外支架固定，放置稳定性好。进出料管路采用大弧度弯管设计，减少固体物料输送过程中的堵塞风险，弯管与罐体接口处采用卡套式密封，拆装方便，便于实验结束后的罐体清洗与管路更换。密封盖的防滑棱设计适配带实验手套的操作场景，即使佩戴丁腈手套也能轻松旋紧或开启密封盖，无需借助额外工具。罐体的透明材质选用耐酸碱腐蚀的高透硼硅玻璃材质，可耐受常规酸碱反应液的腐蚀，同时具备良好的耐热性能，可承受120℃的高温灭菌处理，满足实验前的灭菌要求，避免杂菌污染。

从安装边界与尺寸适配来看，装置整体占地尺寸较小，罐体直径适配常规2L、5L规格的实验室恒温水浴槽，无需定制专用水浴设备，可直接匹配实验室现有通用设备。导气管路接口采用标准实验室橡胶管通用尺寸，可直接对接8mm内径的橡胶管，无需额外转接头。取样阀的出口高度距离罐体底部20mm，可保证罐内残留少量物料时也能顺利取样，同时避免底部沉积的大颗粒杂质堵塞阀门。整体装置的总高度控制在300mm以内，可放入常规实验室通风橱内操作，满足易挥发、有异味反应体系的操作要求。

结构设计上充分考虑了可拆卸清洗需求，顶部两个接口的密封盖、侧下方的取样阀、连接的弯管均可单独拆卸，实验结束后可将所有接触物料的部件拆分清洗，无清洗死角，避免不同批次实验之间的物料交叉污染。罐体的双层结构之间预留10mm的水浴夹层空间，水浴介质可在夹层内循环流动，保证罐内反应体系温度均匀，无局部温度差，避免温度不均影响微生物活性。罐体顶部的接口位置经过偏心设计，进料口偏离罐体中心一定距离，投加物料时可直接沿罐体内壁流入，避免物料直接冲击罐底造成沉积，同时导气管口位于罐体中心位置，可保证反应产生的气体顺利导出，不会被物料堵塞管口。
