变螺距螺旋桨齿轮传动变距结构设计

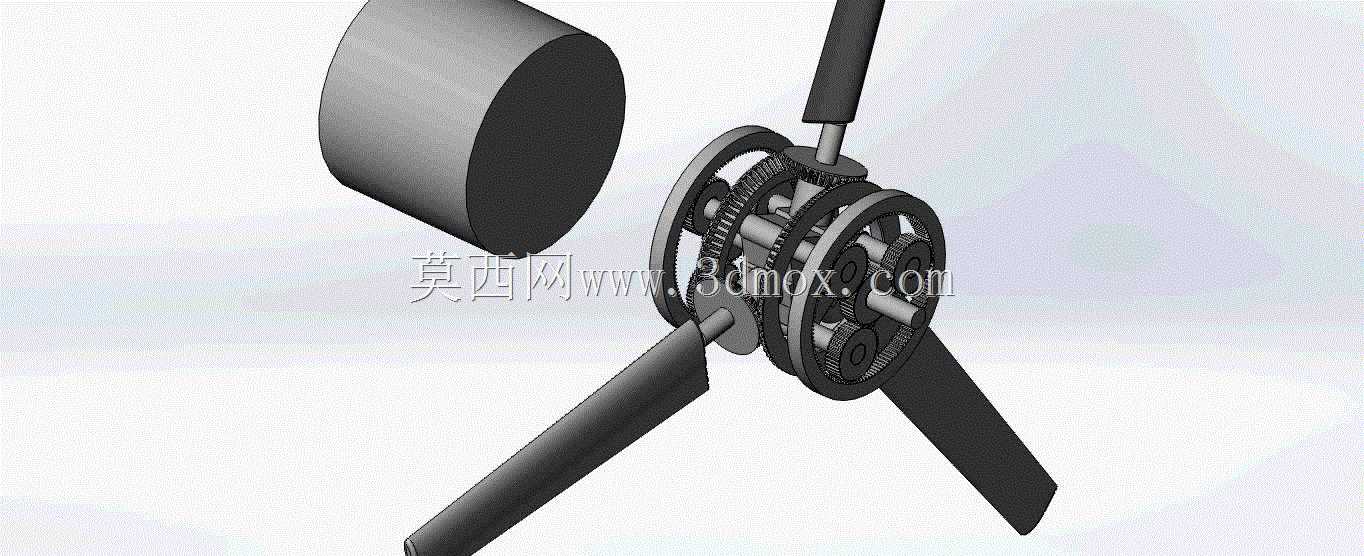

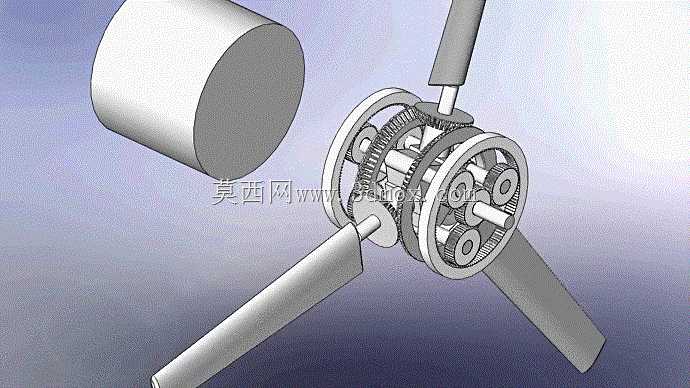

在流体动力推进与风能捕获领域，螺距可调的桨叶结构始终是提升工况适配性的核心设计方向，这套变螺距传动结构，核心是通过行星齿轮组与小齿轮的啮合传动，实现桨叶安装角的动态调整，区别于完整的量产变距桨总成，这套结构聚焦核心传动逻辑的验证，没有集成液压作动、密封防护、电控反馈等外围配套部件，更偏向原理验证阶段的结构方案。从实际应用场景来看，这类变距结构既可以适配小型风力发电机组的桨距调节需求，在风速波动时通过调整桨叶螺距改变风能捕获效率，避免高风速下机组过载，也可以用于小型船舶推进螺旋桨的工况适配，在不同航速、载重条件下调整螺距匹配主机输出特性，提升推进效率降低能耗。结构的核心传动部分采用行星轮系布局，中心的太阳轮连接动力输入轴，周向均匀布置的三个行星齿轮分别对应三片桨叶的根部转轴，当输入轴带动太阳轮转动时，三个行星齿轮同步产生定轴转动，直接带动与之固连的桨叶绕自身根部轴线偏转，实现螺距的同步调整，这种布局的优势在于三个桨叶的调节角度完全同步，不会出现桨叶间螺距偏差导致的动不平衡问题，同时行星轮系的传动比稳定，调节过程的扭矩传递均匀，单组齿轮的受力载荷更小，能有效提升传动部件的使用寿命。设计过程中首先要明确桨叶的调节角度范围，常规工况下这类小尺寸变距桨的螺距调节区间在0到25度之间，对应的行星齿轮转动角度需要和桨叶偏转角度严格匹配，齿轮的模数选择要结合桨叶变距所需的驱动扭矩计算，避免传动过程中出现轮齿变形或者断齿问题；桨叶根部的转轴与行星齿轮的连接采用扁位加锁紧螺母的固定方式，保证扭矩传递过程中不会出现相对转动，同时方便后期调整桨叶的初始安装角。从安装边界来看，这套结构的核心传动舱外径适配直径1.2米到2米规格的三叶桨，中心输入轴的直径预留了12mm的安装孔位，可以适配标准的舵机或者小型直流减速电机作为动力输入源，桨叶根部的安装轴径为8mm，和行星齿轮的输出孔采用过渡配合，装配时需要添加润滑脂降低转动阻尼；传动舱的前端预留了端盖安装的螺纹孔位，可以加装密封端盖实现传动部分的防尘防水，适配户外露天的使用场景。需要注意的是，这套结构仅完成了核心传动逻辑的搭建，实际落地应用时还需要补充桨叶的角度反馈部件，比如在输入轴端加装角度传感器实时反馈螺距调整角度，搭配控制单元实现闭环调节，同时传动舱内部需要设计润滑脂的储油腔，保证齿轮啮合面始终有润滑介质覆盖，降低长期运转的磨损量；另外桨叶与传动舱的连接位置需要设计旋转密封结构，避免户外使用时雨水、沙尘进入传动舱内部，加速齿轮磨损或者导致卡滞问题。在三维建模过程中，齿轮的齿形参数按照标准渐开线圆柱齿轮绘制，啮合侧隙预留了0.1mm的装配间隙，避免加工误差导致装配时出现轮齿卡滞，桨叶的翼型采用低速流体工况下效率较高的平凸翼型，根部做了圆弧过渡处理降低应力集中，三片桨叶的重量、质心位置做了对称配平设计，避免高速旋转时出现不平衡振动。这套结构的核心价值在于验证了纯齿轮传动实现同步变距的可行性，相比传统的连杆式变距结构，齿轮传动的间隙更小，调节精度更高，结构也更加紧凑，非常适合小尺寸的变距桨应用场景，后续可以在这个基础上集成动力驱动、角度反馈、密封防护等模块，形成完整的可用变距桨总成。
