跳汰机配套固定工装夹具结构设计

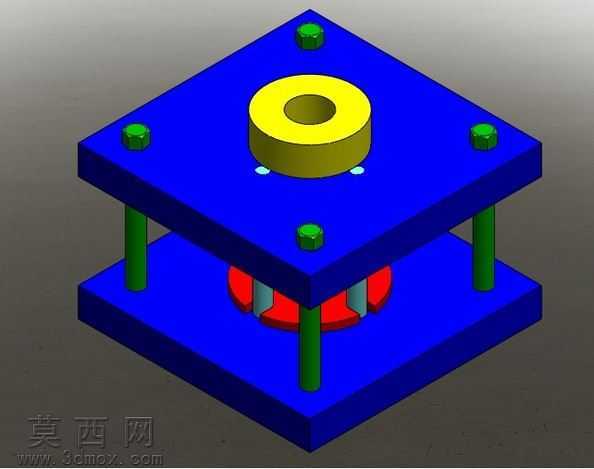

本作品为跳汰机配套的固定装置三维模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械工装设计的公差配合规范，对每一处装配结构都做了干涉检查，确保各部件装配关系准确无错位。模型整体采用上下双层板式承载结构，上层板中心设置带中心通孔的黄色环形定位座，该定位座用于对接跳汰机的核心作业部件，定位座周边设置三处浅蓝色缓冲垫结构，用于缓冲作业过程中的振动冲击，避免刚性接触带来的部件磨损。上下两层蓝色承载板之间采用四根绿色导向立柱连接，每根立柱与上下板的连接位置都配置了绿色的六角锁紧螺栓，螺栓建模还原了真实标准件的螺纹细节与头部六角结构，保证装配紧固的仿真效果真实可靠。下层承载板上方设置红色的弹性卡紧结构，该结构采用多瓣式环抱设计，可在作业时对伸入的部件实现自适应抱紧，保证跳汰机作业过程中核心部件不会出现偏移晃动。渲染阶段采用了高对比度的差异化材质配色，不同功能部件采用区分度明显的色彩：承载板采用哑光蓝色工程塑料材质模拟工装常用的环氧板或表面喷塑钢板质感，导向立柱采用亮面绿色烤漆金属材质，中心定位座采用黄铜色金属材质还原耐磨铜套的视觉效果，锁紧螺栓采用深绿色喷塑标准件质感，底部卡紧结构采用红色聚氨酯弹性体材质，缓冲垫采用浅蓝色硅胶材质，通过材质色彩的区分让整个装置的结构层级一目了然，无需剖切即可清晰分辨各部件的功能分区。设计思路围绕跳汰机作业时的振动工况展开，重点强化了装置的定位精度与抗振性能：四根导向立柱采用对称式分布，保证上下板开合过程的同轴度，避免偏载；中心环形定位座的通孔尺寸经过参数化校核，可适配对应规格跳汰机主轴的安装尺寸；底部多瓣卡紧结构预留了弹性变形余量，可在一定范围内适配不同直径的部件装夹，同时配合缓冲垫吸收作业振动，延长工装使用寿命。建模过程中对所有标准件都调用了机械设计标准件库的对应模型，保证螺栓、立柱等部件的尺寸符合国标规范，非标准结构则根据工装的受力需求做了加强设计，比如上下承载板的厚度经过受力仿真验证，可承受跳汰机作业时的交变载荷不会出现变形，整体模型结构完整，装配关系清晰，可直接用于工装加工的图纸导出、作业仿真演示以及相关结构的优化参考。
