焊接结构折弯工装模具三维设计

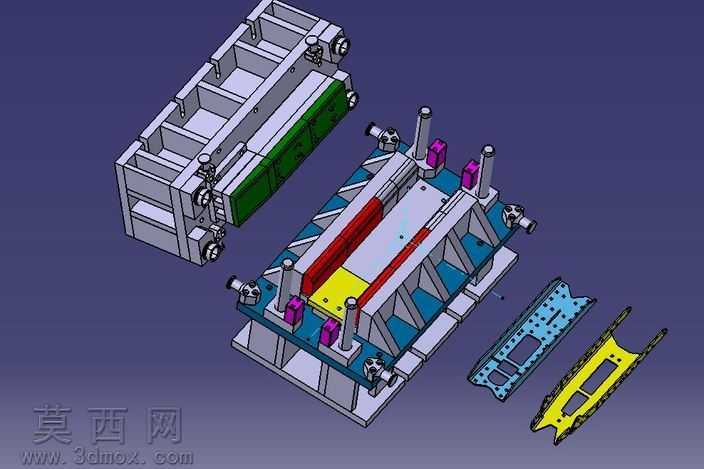

本作品为焊接结构折弯成型工装模具的三维设计成果，整体采用模块化装配思路完成全结构建模，在三维建模过程中严格遵循机械设计公差配合规范，对上下模座、定位组件、压料单元、成型镶块等核心部件逐一进行参数化绘制，确保各零件间的装配间隙、运动行程完全匹配实际钣金折弯加工的工艺要求。模型渲染阶段采用差异化材质区分不同功能部件，模座主体赋予铸铁哑光金属材质，直观体现焊接框架的厚重刚性结构；导向柱、调节螺栓等标准件赋予光亮镀铬金属材质，凸显精密配合面的加工精度；成型工作区域的压料块、折弯镶块分别采用不同色彩的工程塑料与合金钢材材质区分，清晰展示各功能区域的作用边界；待加工的钣金坯料与成型工件采用薄金属板材材质，还原实际加工中的物料状态。从结构设计来看，该模具采用上下对开式模架结构，上模集成多组可调式定位销与弹性压料组件，可在折弯过程中牢牢固定钣金坯料，避免成型过程中出现料片偏移、起皱等工艺缺陷；下模设置多组斜楔式成型镶块与侧向定位挡块，配合上模的合模动作可一次性完成复杂型面的折弯成型，无需多工序周转加工；模架四周布置多组可调式锁紧螺栓与行程限位柱，可根据不同厚度、不同材质的钣金料件调整合模间隙与成型压力，适配多规格同类型焊接结构件的折弯加工需求。设计过程中充分考虑模具的加工工艺性与装配便捷性，所有非标准成型零件均采用规则几何体组合建模，预留合理的加工退刀槽与装配倒角，模架主体的焊接框架采用筋板加强结构，在保证整体刚性的前提下尽可能降低模具自重，减少合模过程中的惯性冲击。整套模型完整还原了折弯工装从模架基础、导向系统、成型单元到定位组件的全部细节，各部件可单独导出用于工程图绘制与数控加工程序编制，能够直接为同类型钣金折弯工装的设计优化提供完整的三维参考，帮助设计人员快速理解焊接结构类折弯模具的结构逻辑与工作原理，缩短同类工装的开发设计周期。
