跳汰机钻用工装夹具三维结构设计

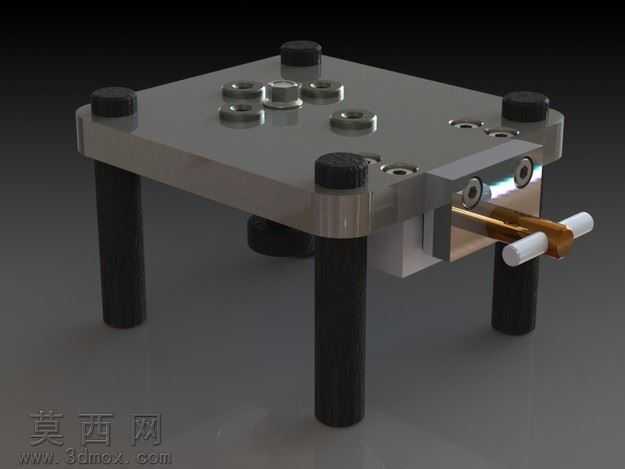

本模型为跳汰机加工工序所用的钻孔工装夹具，整体采用三维建模软件完成全参数化设计，建模过程严格遵循机械加工工装的设计规范，对每一处装配间隙、定位基准都做了精准的参数约束，确保模型可直接导出用于工程图绘制与后续加工生产参考。模型渲染阶段采用金属哑光材质搭配工程塑料材质的组合方案，夹具主体的金属安装板赋予了磨砂钢材材质，还原了实际工装经过表面发黑处理后的质感，四根支撑立柱采用黑色哑光硬质合金材质表现，顶部的锁紧旋钮、侧面的操作手柄则分别赋予了防滑橡胶与抛光铜材材质，通过环境光遮蔽、全局光照的渲染参数调整，清晰呈现出各部件的装配层次与结构细节，让整体渲染效果贴近真实工装的实物状态。从结构设计来看，该工装采用方形板式基座搭配四根等高支撑立柱的框架结构，基座上表面设置有多组定位孔与锁紧螺栓孔，可实现待加工跳汰机零部件的精准定位，通过顶部的内六角锁紧螺栓完成工件的压紧固定，避免钻孔过程中工件出现位移偏差；基座侧方设计有横向推拉式的定位锁紧机构，带白色绝缘套的操作手柄可带动内部的定位销完成伸缩动作，实现工件侧向的快速装夹与拆卸，兼顾了装夹效率与定位精度。设计思路围绕跳汰机零部件钻孔工序的实际需求展开，首先确定以工件的底面与侧面作为主要定位基准，遵循六点定位原理设计对应的定位结构，确保钻孔位置的形位公差符合加工要求；其次考虑工装的操作便捷性，将锁紧操作件设置在工装顶部与侧方的易操作区域，减少装夹过程中的操作步骤，提升加工效率；同时在支撑立柱底部预留了安装固定孔，可将整套工装稳定安装在钻床工作台面上，避免钻孔作业时工装出现晃动。整套模型的各零部件均做了独立的建模处理，装配关系完整，可清晰拆解查看每一个零件的结构形态，既可以作为机械加工工装设计的参考案例，也可用于相关工序的作业指导演示，帮助设计人员与加工人员快速理解该类钻孔工装的结构逻辑与工作原理。
