复古造型组合式桌面音响扬声器设计

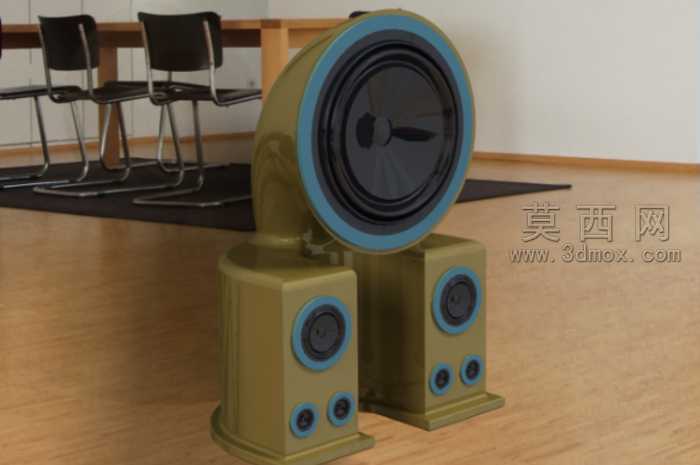

消费级桌面音频设备的外观同质化早已是行业通病，方方正正的塑料箱体搭配千篇一律的网罩设计，很难在居家场景中形成视觉记忆点，这款弯管式造型的组合扬声器，恰恰是在外观辨识度与声学结构之间做了针对性的平衡设计。弯管导音结构的内壁曲面过渡没有采用常规的等半径圆弧，而是顺着低频声波的扩散路径做了渐变曲率调整，避免声波在管内形成驻波叠加产生的浑浊共振，曲面衔接处的圆角公差控制在0.2mm以内，既不会因为棱角造成声波的异常反射，也能保证注塑脱模时的顺滑度，不会出现披锋毛刺影响后续的表面喷涂效果。高低音单元的安装位做了下沉式台阶设计，台阶深度刚好匹配单元法兰的厚度，装配时单元表面能和箱体外壳保持齐平，不会出现凸起或者凹陷的视觉瑕疵，台阶内侧预留了0.15mm的密封胶槽，打胶装配时胶水不会溢出到箱体表面，省去了后续刮胶清理的工序。两个副箱和主弯管箱体的对接面做了嵌入式定位凸台，凸台和凹槽的配合公差选了H7/g6的间隙配合，装配时不需要额外的夹具定位就能对准安装孔位，三个箱体拼接完成后接缝均匀控制在0.1mm以内，远看几乎能形成一体化的视觉效果。箱体外壳的壁厚做了差异化设计，单元安装位置的壁厚比其他位置厚1.2mm，避免大音量播放时箱体壁产生谐振杂音，底部的接触位置预留了防滑脚垫的安装凹槽，凹槽深度刚好是脚垫厚度的三分之二，脚垫粘贴后不会突出过多影响箱体的摆放稳定性，也不会因为凹槽过深导致脚垫容易脱落。表面装饰圈的安装采用了过盈卡扣结构，不需要额外打胶或者用螺丝固定，卡扣的倒钩角度做了15度的倾斜设计，既保证安装后不会松脱，后续维修拆解时也不会轻易拆断卡扣。出声孔的位置没有做在箱体正前方，而是顺着弯管的朝向做了倾斜角度，摆放时声波能顺着桌面形成更宽的听音 sweet spot，不需要刻意对准使用者的位置就能获得均匀的听感，箱体内部的走线槽顺着内壁的曲面做了一体化设计，线材装配时能顺着卡槽直接走到接线端子位置，不会出现线材晃动碰到单元振膜产生异响的问题。
