架子鼓双脚踏低音踩锤结构设计

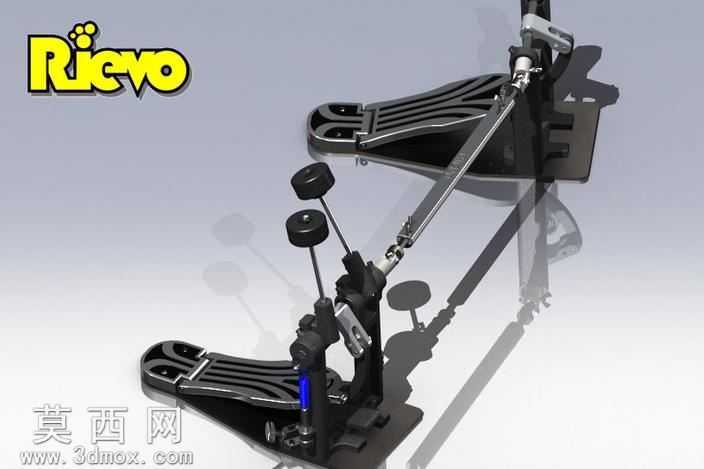

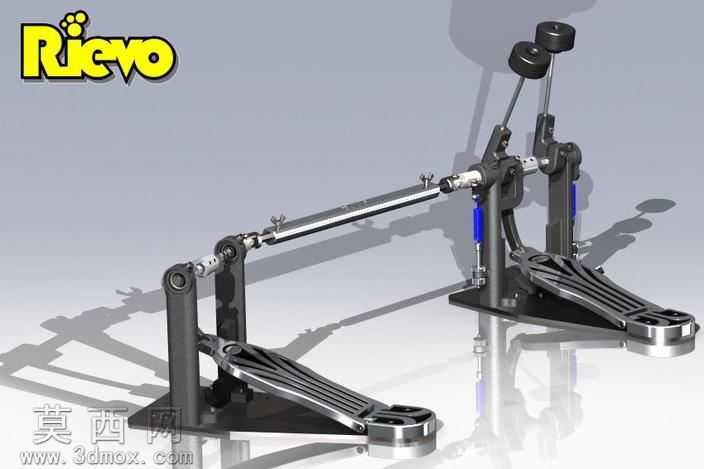

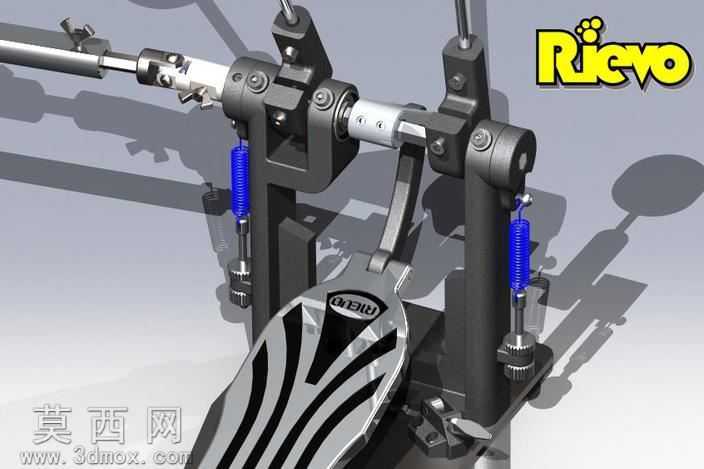

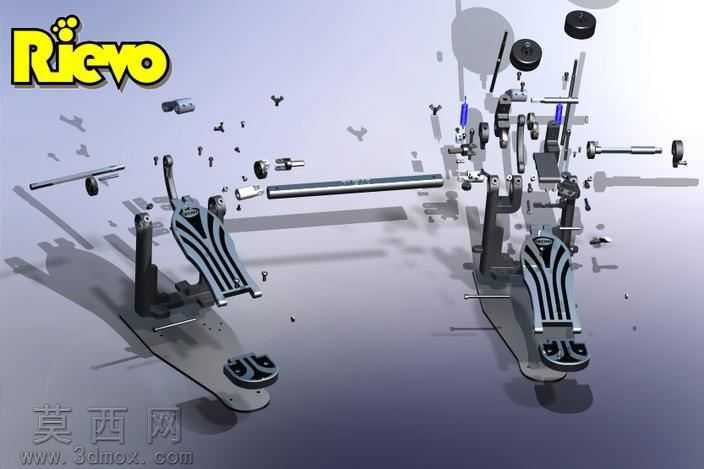

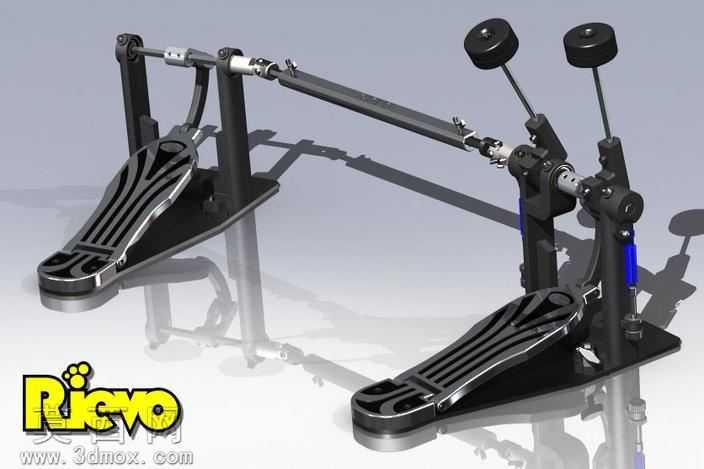

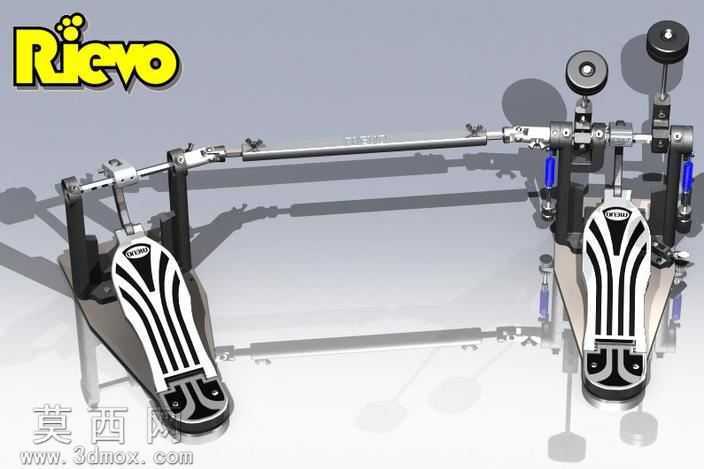

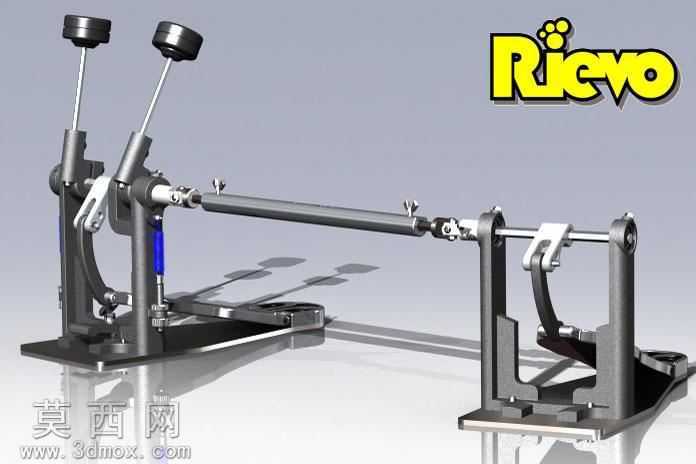

本模型为架子鼓双脚踏低音踩锤的三维结构设计，采用SolidWorks完成全参数化建模，整体装配遵循真实乐器配件的运动逻辑与尺寸比例。建模过程中首先完成底座的基准搭建，采用加厚金属板材的实体建模方式，对底座边缘做圆角过渡处理，模拟真实冲压五金件的成型特征，同时预留踏板转轴、立柱安装的定位孔位，保证各部件装配的同轴度公差符合实际生产要求。踏板部分采用曲面建模完成踩踏面的弧度设计，表面添加防滑纹理的凹凸结构，还原金属踏板的冲压防滑纹路，踏板与转轴的连接部位做铰接约束设置，可模拟真实踩踏时的转动行程。传动连杆部分采用金属圆杆加调节锁扣的结构设计，建模时对锁扣的螺纹调节结构做细节还原，可直观展示连杆长度调节的工作原理，满足不同演奏习惯下的踩踏行程调整需求。锤头部分采用分层建模，金属配重块与橡胶锤头做材质区分，连接摆臂与转轴的铰接结构完整还原，可跟随踏板踩踏完成对应的摆动击打动作。两侧立柱部分添加弹簧复位结构，对弹簧做螺旋扫描建模，还原弹簧的伸缩形变空间，立柱上的张力调节旋钮做细节刻画，可展示踩锤回弹力度调节的结构逻辑。渲染阶段采用金属材质为主的材质球分配，底座、踏板、连杆等金属部件赋予抛光铬金属材质，添加细微的磨砂纹理模拟真实五金件的表面处理效果，弹簧、调节旋钮采用哑光黑金属材质，锤头橡胶部分赋予深色哑光橡胶材质，地面添加反光平面模拟产品展示台的光影效果，通过三点布光突出金属部件的反光质感与结构轮廓，整体渲染效果清晰展现各部件的装配关系与运动结构。设计过程中参考了多款主流双踩的结构特征，在保证结构完整性的前提下简化了非关键的细小零件，既保留了双踩核心的传动、复位、调节功能结构，也让模型整体简洁直观，可用于乐器配件的结构展示、原理教学以及相关产品的设计参考。
