便携式压力萃取饮品制作设备结构设计

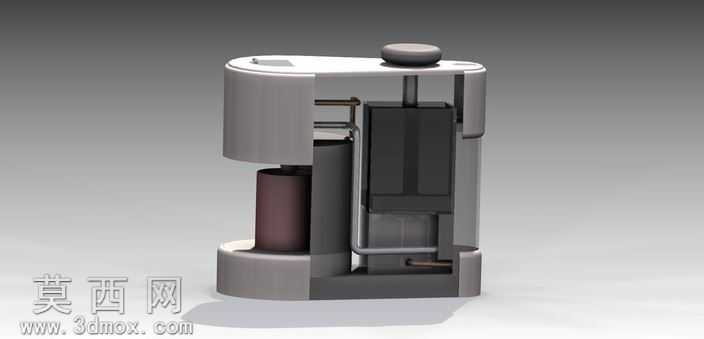

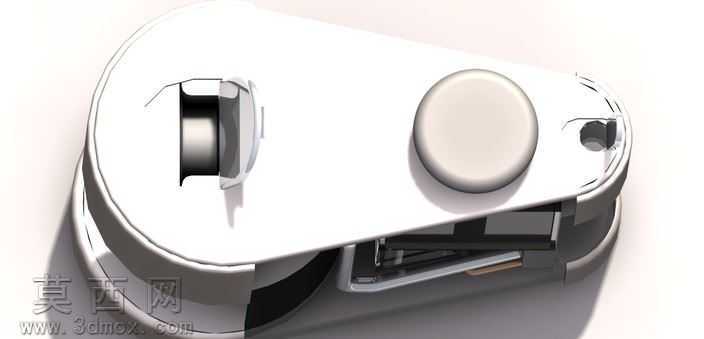

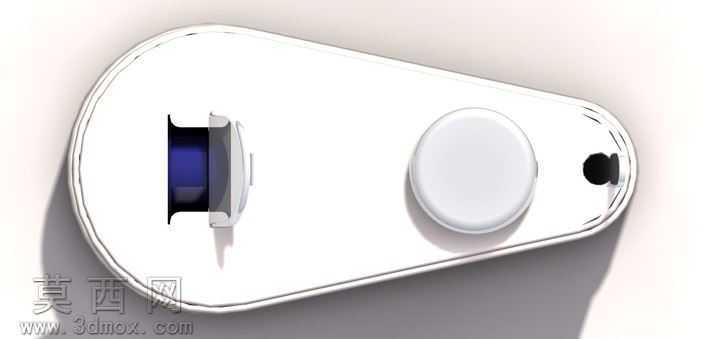

本作品为课程项目产出的便携式压力萃取类饮品制作设备三维模型，整体采用立式紧凑化布局设计，在三维建模过程中严格遵循便携设备的尺寸控制逻辑，将整体轮廓控制在单手握持适配的尺寸区间，外壳采用圆角过渡的柱形造型，避免尖锐棱角提升使用握持的舒适度。建模阶段对设备内部的功能模块进行了分层拆解设计：顶部设置按压式施压操作旋钮，通过垂直传动的活塞杆结构连接内部压力生成腔体，传动杆部位配套设置导向限位结构，保证施压过程中力的传导垂直稳定，避免出现卡滞偏移问题；中部核心区域设置独立的物料萃取腔与储水腔，两个腔体之间通过密封管路连接，储水腔采用食品接触级材质的视觉表现，萃取腔预留物料装填与滤出的结构空间，腔体周边设置密封胶圈的安装位，保障压力萃取过程中的气密性，避免压力泄漏影响萃取效果；底部设置饮品承接区域，可适配常规尺寸的饮用杯具，承接萃取完成的成品饮品。材质渲染阶段针对不同部件做了差异化的质感表现：设备外壳采用哑光磨砂的工程塑料材质，调整反射参数模拟日常使用中耐刮防指纹的表面特性；内部承压结构件采用金属哑光质感，体现结构的强度属性；密封胶圈采用半哑光的橡胶材质，还原弹性部件的视觉特征；储水腔部位采用半透明的深色材质，可直观观察内部剩余水量，提升使用的便捷性。设计思路围绕便携场景下的压力萃取需求展开，摒弃了传统台式萃取设备的复杂外接管路与大体积储水结构，将压力生成、储水、萃取、承接四个核心功能模块高度集成在统一的立式机身内，通过手动按压的方式生成萃取所需的压力，无需外接电源即可完成饮品萃取操作，适配户外出行、差旅等无供电的使用场景；结构设计上充分考虑拆装清洁的便利性，各个功能腔体均设置可拆卸的连接结构，使用后可快速拆分清洗内部残留的物料，避免长期使用产生异味堆积；整体结构的传动部件做了隐藏式设计，将传动杆、连接管路等结构整合在外壳内部，既提升了外观的整体性，也避免使用过程中传动结构夹手的安全隐患。建模过程中对各个部件的装配公差做了模拟校验，确保各个活动部件的运动行程无干涉，按压操作的行程与压力生成的参数匹配，能够满足压力萃取所需的压力阈值，实现稳定的饮品萃取效果。
