便携旅行四容器液体分配器设计

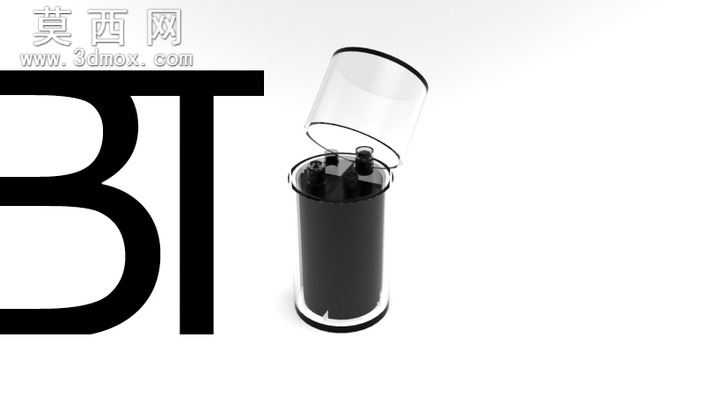

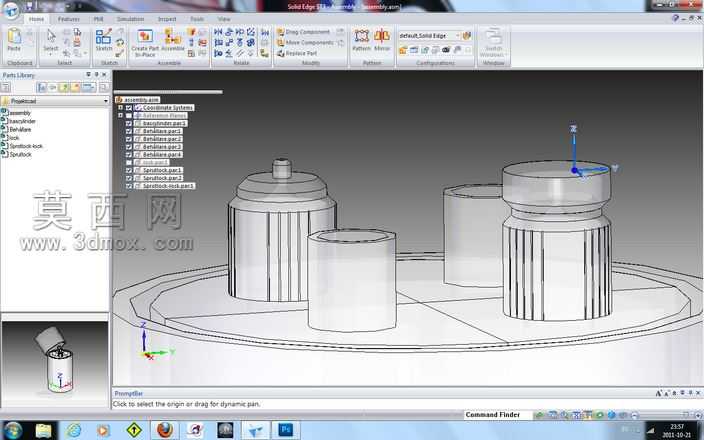

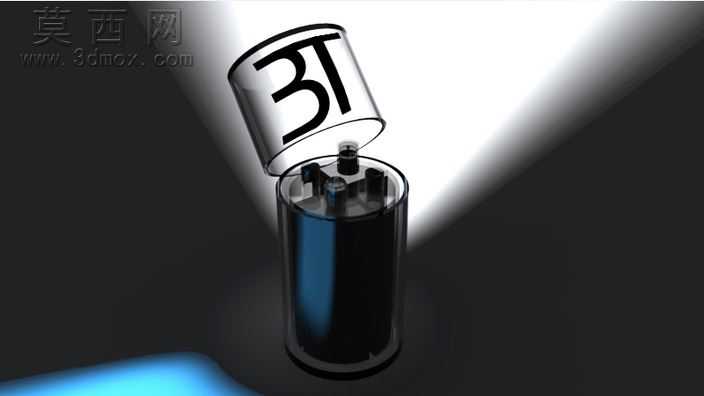

本作品为面向差旅场景设计的四容器便携液体分配器，在三维建模阶段采用SolidEdge完成全参数化结构搭建，首先围绕民航随身液体携带规范确定整体外轮廓尺寸，将整体高度控制在随身收纳包可容纳的范围内，外壳采用薄壁圆筒结构做轻量化处理，在保证结构强度的前提下尽可能降低整体重量。建模过程中优先完成内部四个独立储液腔的分隔结构设计，每个储液腔对应独立的出液通路，避免不同液体出现串液问题，同时在腔体顶部设计可翻转的密封端盖，端盖与腔体衔接处做卡扣式密封结构，通过三维软件的干涉检查功能反复验证开合路径，确保端盖闭合后密封面完全贴合，不会出现漏液情况。出液结构采用按压挤压式设计，每个储液腔对应独立的按压泵头，建模时对泵头的按压行程、出液通道的孔径做参数化调试，保证单次按压的出液量符合日常使用需求，既不会因出液量过大造成浪费，也不会因出液量过小影响使用体验。材质渲染阶段，外壳部分采用高透磨砂PC材质，在渲染器中调整材质的折射度、粗糙度参数，模拟出半通透的朦胧质感，既可以直观看到内部剩余液体容量，也不会因完全透明显得外观廉价；内部储液腔采用食品级PP材质，渲染时做哑光半透处理，区分不同腔体的视觉层次；顶部端盖采用亮面黑色ABS材质，表面印刷醒目的数字标识，方便用户快速区分不同腔体对应的液体类型。设计思路上充分考虑旅行场景的使用痛点，四个独立腔体可分别灌装洗发水、身体乳、香水、护肤乳等不同类型的液态洗护用品，替代传统多瓶分装的繁琐模式，减少出行时的行李占用空间，同时整体结构无多余零散部件，所有活动结构均与主体连接，避免出行过程中零件丢失的问题。建模完成后通过三维软件的运动仿真功能，模拟端盖翻转、泵头按压的全流程动作，验证所有活动结构的运动流畅度，对存在卡滞风险的结构做圆角优化处理，确保实际使用时的操作手感顺滑，同时对整体结构做壁厚均匀性检查，避免后续生产过程中出现缩水、变形等工艺问题。
