A2对接缓冲管组件结构三维设计

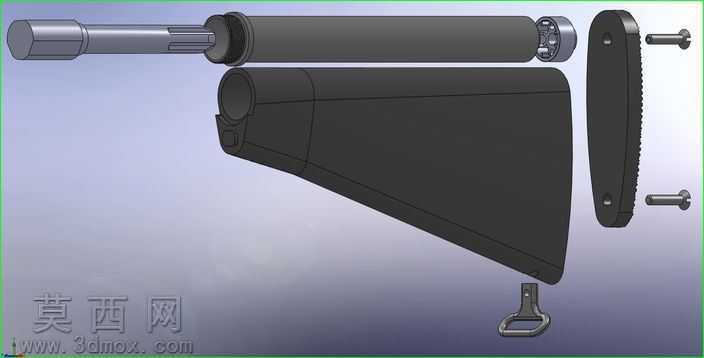

本作品为A2对接缓冲管组件的三维参数化设计成果，建模过程依托主流三维CAD软件完成全流程构建，从零件草图绘制、特征生成到虚拟装配均遵循机械设计的公差配合规范，完整还原了组件的真实结构逻辑。建模阶段首先对各组成零件进行单独建模：针对长筒状缓冲管主体，采用旋转凸台特征生成基础管体，再通过拉伸切除完成内壁限位槽、端部对接卡口的细节结构，保证管体内径与缓冲行程的尺寸精度；端盖零件采用拉伸加倒角特征构建，预留的螺丝过孔位置与管体端部螺纹孔完全对位，确保装配时无干涉；固定螺丝采用标准件建模逻辑，还原螺纹牙型与头部沉头结构，保证虚拟装配时的贴合度；尾托主体通过多段放样曲面生成符合人体工学的外形轮廓，再通过抽壳、筋位拉伸完成内部加强结构，兼顾外观造型与结构强度；底部背带环采用扫描特征生成环形挂扣，与尾托底部的安装座通过同轴心配合完成定位。材质与渲染阶段，针对不同零件赋予对应材质属性：金属管体、螺丝、端盖赋予哑光枪灰色金属材质，调整粗糙度参数模拟钢制零件的喷砂氧化质感；尾托主体赋予黑色聚合物材质，添加细微颗粒纹理还原工程塑料的表面触感；背带环做亮面金属处理，与主体材质形成视觉区分。渲染时采用柔和侧光打光，清晰展现各零件的装配关系与结构边界，爆炸视图的呈现方式直观拆解了组件的装配顺序，清晰展示了从缓冲管对接、端盖封盖到螺丝锁附、尾托固定的完整装配逻辑。设计过程中重点考量了对接结构的同轴度要求，缓冲管与尾托的对接位做了限位止口设计，保证装配后无径向晃动；垫片结构设置在对接端面，可吸收缓冲行程中的轴向冲击力，降低金属部件间的硬接触磨损；端盖的密封结构可阻挡外界灰尘进入缓冲管内部，延长内部缓冲元件的使用寿命。整体建模严格遵循1:1实物比例，各零件间的配合间隙符合机械加工的实际公差要求，既可以作为结构设计参考，也可用于装配工艺演示、配件加工校核等场景，完整的零件结构拆分也为后续的工程图导出、有限元受力分析提供了可靠的三维模型基础。
