人力电动助力自行车标识符号造型

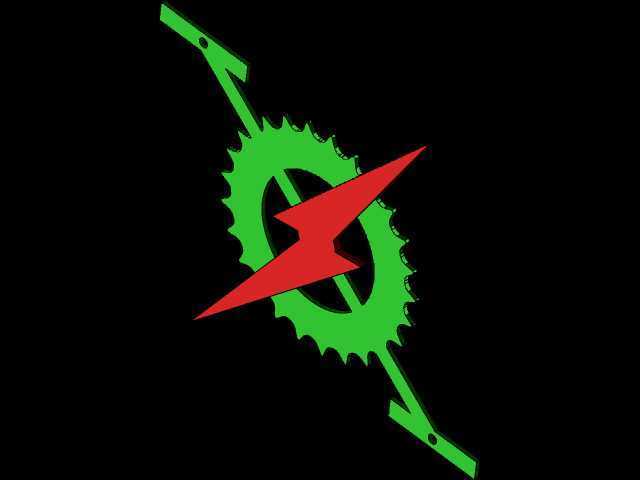

　　该造型围绕人力电动助力自行车的图形化表达展开，将自行车传动系统中最具识别度的链轮齿盘与代表电力驱动的闪电符号组合在同一视觉平面内，形成兼具机械结构特征与能源属性提示的标识类三维作品。链轮部分采用常规自行车牙盘的外轮廓形态，周向均匀分布梯形齿，齿顶与齿根的过渡圆弧保留了链传动啮合区域的基本几何关系，盘体中心设置环形镂空，既还原了牙盘减重与安装避让的结构特点，也为斜向贯穿的电力符号留出视觉穿插空间。绿色箭头沿牙盘斜向轴线双向延伸，箭头两端预留小圆孔，可对应标识安装场景中的固定孔位，也可在三维场景中作为定位基准使用。红色闪电符号从牙盘中心斜向穿过，边缘做折线收尖处理，明确传递电力辅助驱动的含义，两类图形叠放时设置前后层级，闪电实体位于链轮前方，箭头杆件从链轮环心穿过，形成清晰的空间遮挡关系。

　　从实际应用场景看，这类符号造型可用于城市非机动车道指示牌、电动助力车停放区导视系统、共享电单车运维看板、两轮车展厅功能说明板，也可作为交通设施建模、厂区通勤路线规划、低速代步车产品演示动画中的标准化图标元素。相较于单纯的平面贴图，带厚度的三维符号在渲染场景中能够呈现侧边轮廓、投影层次和不同材质的反光差异，放置在导视立柱、墙面标牌或设备操作面板上时，与周边机械模型的比例关系更统一。

　　结构设计思路上，链轮齿形没有按某一具体车型的齿数完全复刻，而是采用适中的齿距与齿高，保证缩小到标识尺寸后齿形仍清晰可辨，不会因齿间间隙过窄导致加工或3D打印时连边。中心环孔内径大于斜向箭头杆件宽度，装配时杆件可从环孔中连续穿过，避免实体相交造成的布尔运算错误。闪电符号的折线角度经过调整，尖端指向与箭头走向保持一致，使人力踩踏与电力辅助两条语义线在视觉上同向叠加。整体外轮廓沿斜向长轴展开，横向占用空间较小，适合长方形标牌版面；竖向边界由链轮最大外径控制，在标牌上排布时可按齿盘外径作为缩放基准，预留箭头尖端到牌面边缘的安全距离。

　　安装边界方面，若用于实体标识制作，箭头两端小孔可按自攻螺钉或铆钉尺寸扩孔，孔边到箭头端部保留足够宽度，防止紧固时边缘开裂；链轮盘体厚度与箭头、闪电厚度保持一致或设置微小层级差，便于激光切割后分层叠焊，也适合通过三维打印一次成型。建模过程中需注意齿盘周向齿形的阵列一致性，闪电与箭头穿过环孔的位置不能出现面重叠，所有折线尖角处可根据加工工艺增加微小圆角，既避免应力集中，也能让喷涂或阳极氧化后的表面过渡更平顺。面向三维场景布置时，该符号可独立作为功能图例，也可嵌入自行车整车模型的说明模块，帮助设计人员在方案评审中快速区分纯人力车型与助力车型的停放、充电及通行区域。
