卡盘式敲击扳手夹紧轴结构设计

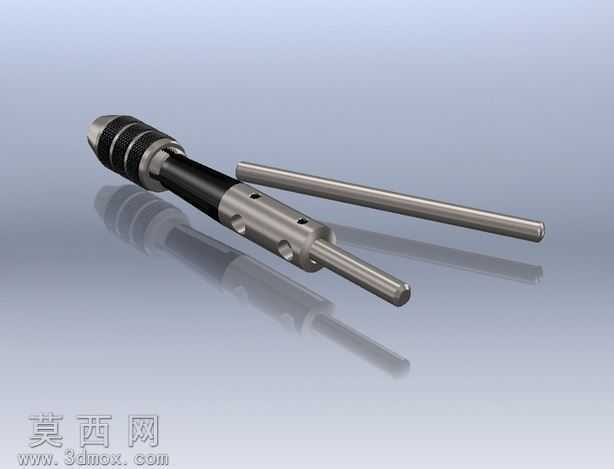

本作品为卡盘类型敲击扳手夹紧轴的三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先梳理夹紧轴与配套敲击扳手的装配逻辑，确定核心功能部件的尺寸配合关系，再逐步拆分各结构段进行精细化建模。模型主体分为前端卡盘夹紧段、中部握持连接段、尾端受力敲击段三个核心部分，前端卡盘结构采用多瓣式夹爪设计，建模时精准还原了夹爪的锥面配合结构，保证夹爪在锁紧状态下可均匀收拢夹持工件，夹爪表面的防滑齿纹通过阵列特征完成建模，齿距、齿深参数符合手动五金工具的通用设计规范，可保证夹持工件时不打滑。中部握持段采用金属基体加防滑包覆层的结构设计，金属基体部分通过拉伸、旋转特征构建出带径向定位孔的杆身结构，定位孔用于穿插配套的加力杆，建模时精准控制了孔位的同轴度与孔径公差，保证加力杆可顺畅插拔；防滑包覆层采用哑光橡胶材质模拟，渲染时调整材质的粗糙度、漫反射参数，还原橡胶材质的磨砂质感，与金属部分的亮面质感形成明确区分。尾端敲击段做了加厚强化处理，建模时在端面位置做了圆角过渡结构，避免敲击使用时出现应力集中导致端部崩裂，金属部分统一采用合金结构钢材质预设，渲染时添加了环境反射效果，还原金属表面的冷冽光泽，同时在金属表面做了细微的拉丝纹理处理，提升模型的真实感。配套的两根加力杆采用圆柱形光杆结构，建模时通过旋转特征快速构建杆身，端部做了小圆角处理避免锐边，材质与杆身金属部分保持一致。整体装配过程中严格校验了各部件的干涉情况，保证加力杆与定位孔、夹爪与基体的配合间隙符合实际装配要求，渲染阶段采用柔和的影棚光源，在模型下方添加了地面反射效果，清晰呈现各部件的轮廓与结构细节，完整还原了这款敲击扳手夹紧轴的结构形态与功能特征，可用于五金工具的结构展示、装配教学以及衍生设计参考。
