不锈钢通风箱体外壳结构设计

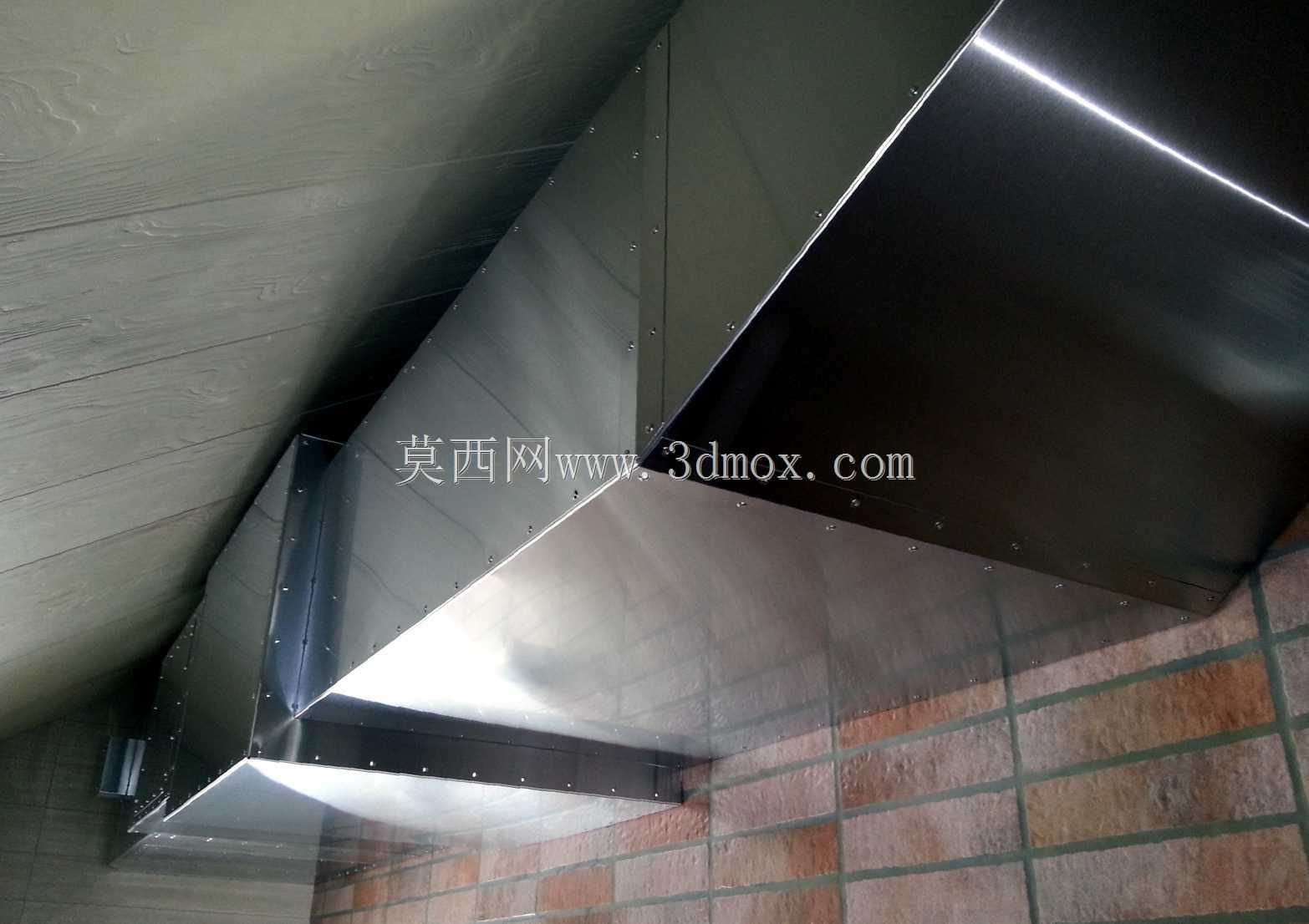

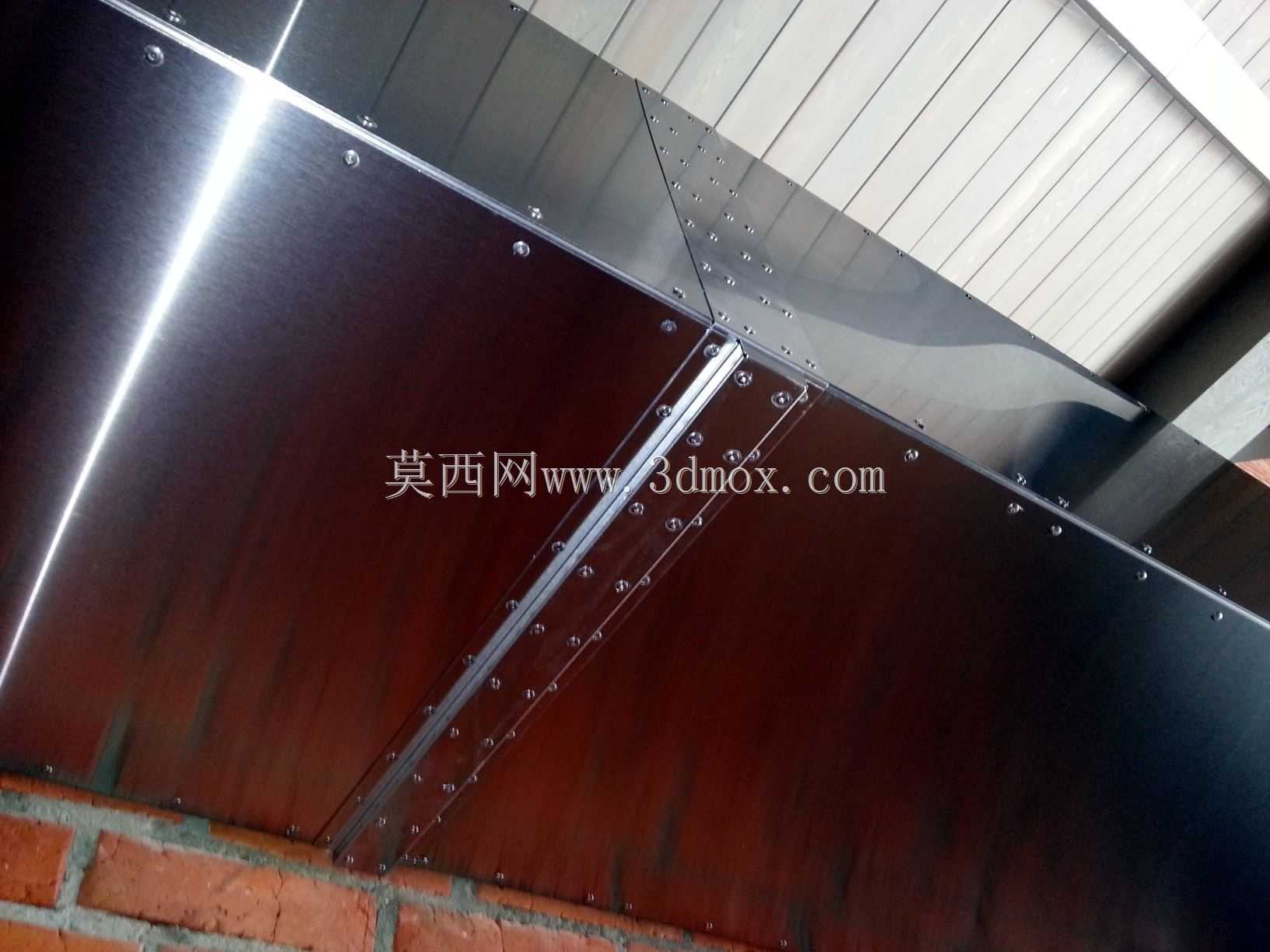

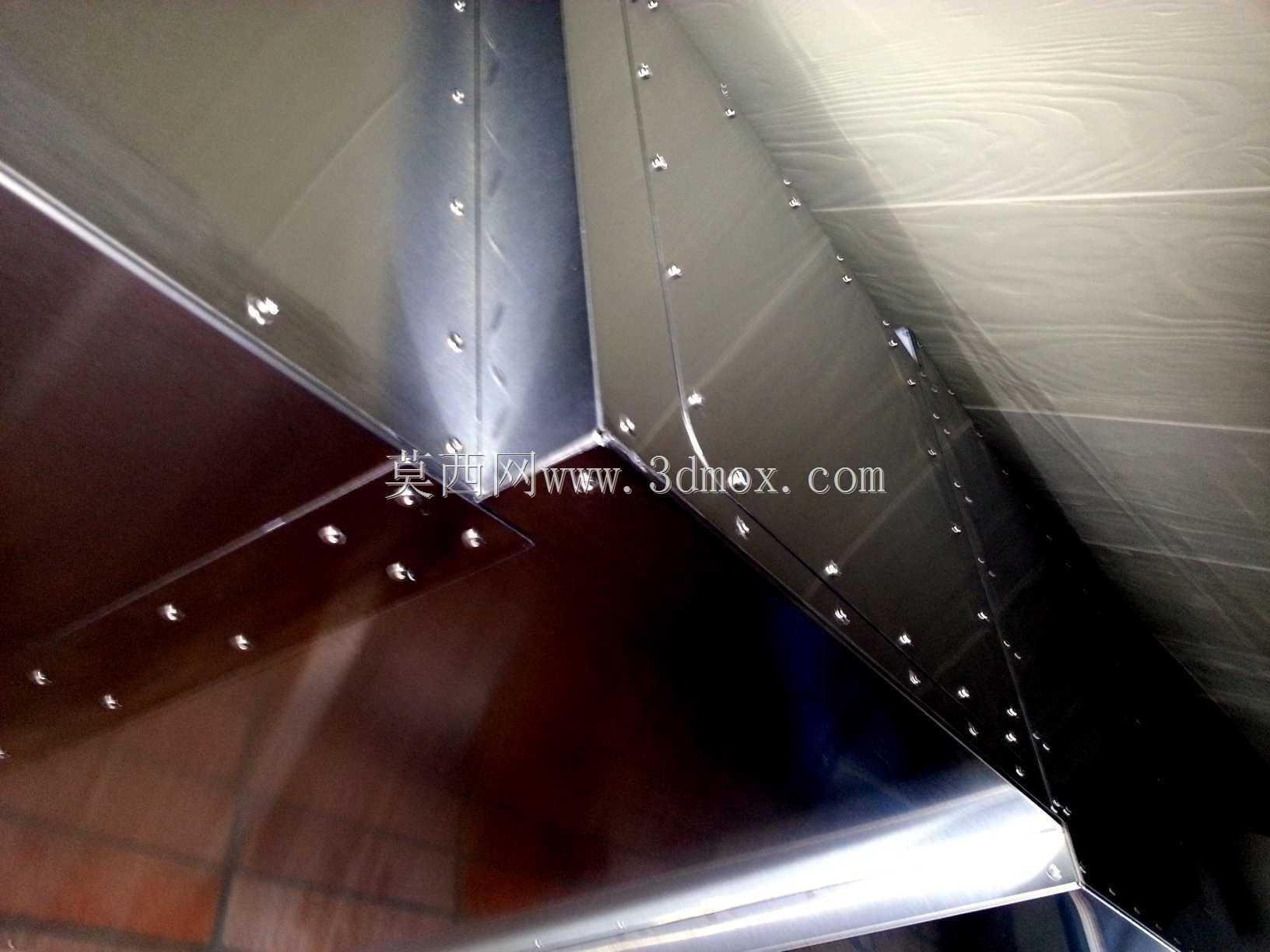

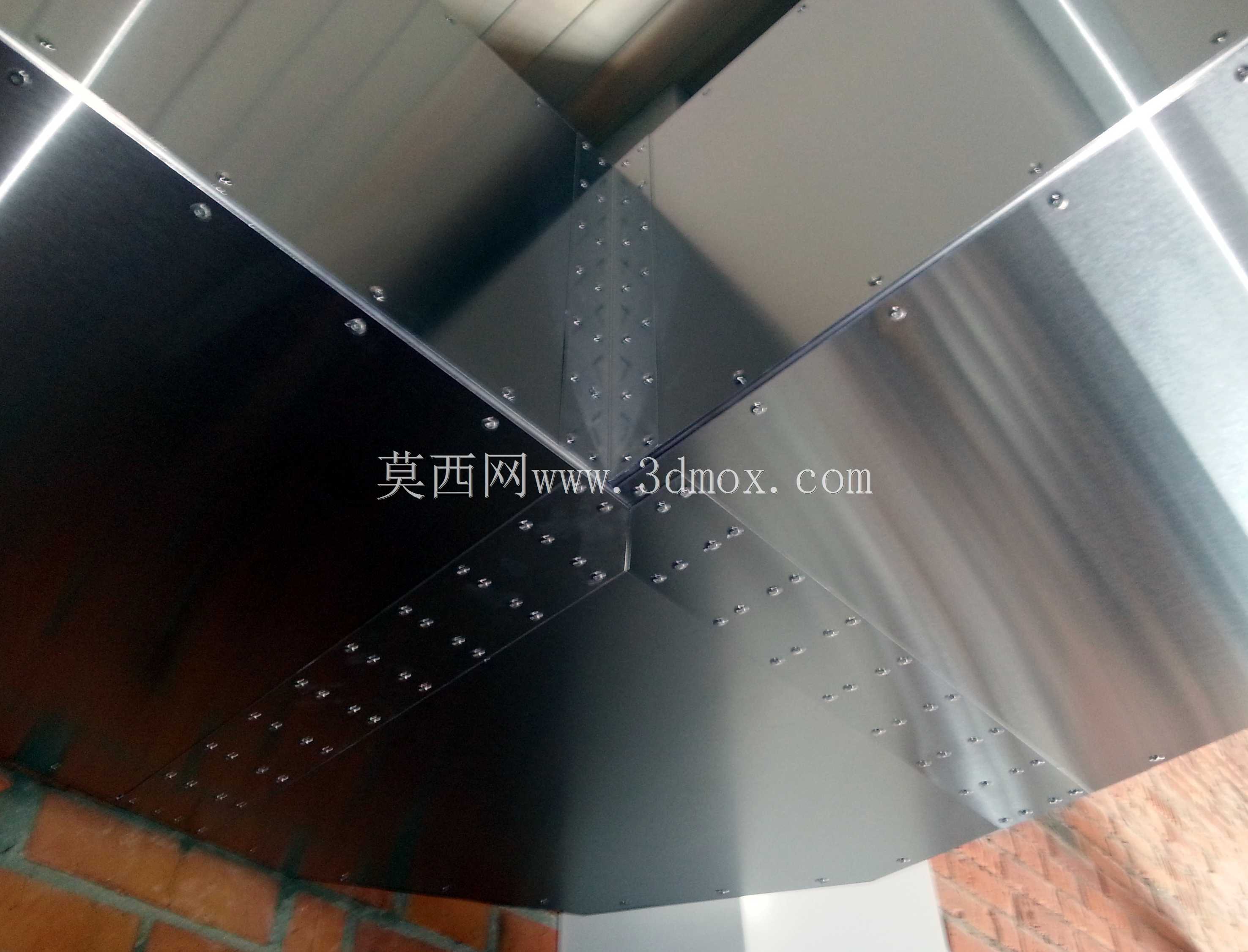

在工业通风系统、车间排风配套、设备散热风道的布设场景里，这类通风箱体的外覆护壳是很容易被忽略但直接影响整套系统运行稳定性的部件。很多现场做通风改造的时候，施工方往往只关注风机参数、风管走向，最后护壳随便折个薄板就装上，用不了半年就出现锈蚀漏风、边角共振异响、检修口变形卡滞的问题，反而给后期运维添了不少麻烦。做这个护壳结构的时候，首先要考虑的是安装边界的适配性，护壳的内轮廓要完全包覆通风箱体的核心阀体与连接法兰，边缘预留的密封压边宽度控制在15mm，刚好能卡在箱体的预装密封槽里，不用额外打胶就能保证结合面的漏风率控制在工业通风的允许范围内。护壳的板材选用上，针对有腐蚀介质的车间排风、户外通风机组的使用场景，采用不锈钢板材做主体，折边处做圆弧过渡，避免直角折边造成的应力集中，也能减少运输安装过程中边角磕碰变形的概率。很多新手做这类护壳设计的时候，容易把壁板做的过薄，虽然能省材料，但风机运行时的振动会带动壁板产生共振，低频噪音会顺着风管传到整个作业区域，所以在护壳的内侧对应风机安装位的位置，设计了向内凸起的加强筋，筋高8mm，间距120mm，既不用额外增加板材厚度，就能有效提升壁板的结构刚度，抑制共振产生。护壳的侧面预留了和风管对接的开口，开口处做了外翻的法兰边，法兰边上的安装孔位采用长圆孔设计，允许现场安装时有±3mm的位置偏差，降低现场配钻的工作量，毕竟现场安装的时候，风管的预埋位置很难和图纸完全对齐，预留调整余量能大幅提升安装效率。护壳的开合结构设计上，没有采用常见的整面开门结构，而是在对应滤芯、阀体检修的位置做了局部可拆卸盖板，盖板用快拆压扣固定，日常检修的时候不用把整个护壳拆下来，单人就能完成滤芯更换、阀件调试的操作。考虑到户外使用的场景，护壳的顶部做了3°的倾斜坡度，雨水落在上面能自然顺着边缘流走，不会在顶部积留造成渗液，顶部和侧壁的接缝处做了向下的折边挡水结构，就算遇到暴雨天气，雨水也不会顺着接缝渗到箱体内部。在和通风箱体本体的连接上，护壳的底部设计了四个L型的安装支脚，支脚上的孔位对应箱体底部的预装螺柱，安装的时候直接把护壳从上往下套入，拧上四个固定螺母就能完成装配，不需要现场做焊接或者打孔作业，适配批量生产的装配需求。很多人觉得这类外护壳就是个简单的钣金罩子，实际上从现场使用的反馈来看，护壳的结构合理性直接影响整套通风设备的使用寿命，合理的折边、加强筋、防水结构、安装余量设计，能让护壳在全生命周期里不用做额外的防腐维护，也不会因为振动出现焊缝开裂、螺丝松动的问题。做结构设计的时候不能只看三维模型里的外观效果，要结合现场安装的实际工况，考虑安装工人的操作便利性，考虑后期运维的检修需求，考虑不同使用环境下的耐候性，哪怕是一个看似简单的外护壳，也要把每个折边的角度、每个孔位的公差、每个接缝的密封形式都考虑到位，才能避免现场安装时出现各种适配问题。
