带法兰盘结构的轴类连接竖井构件

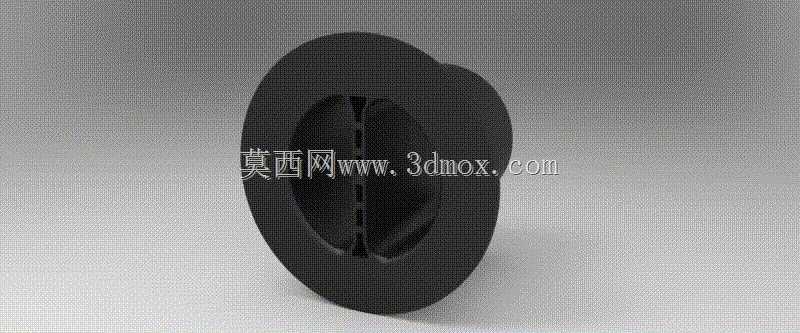

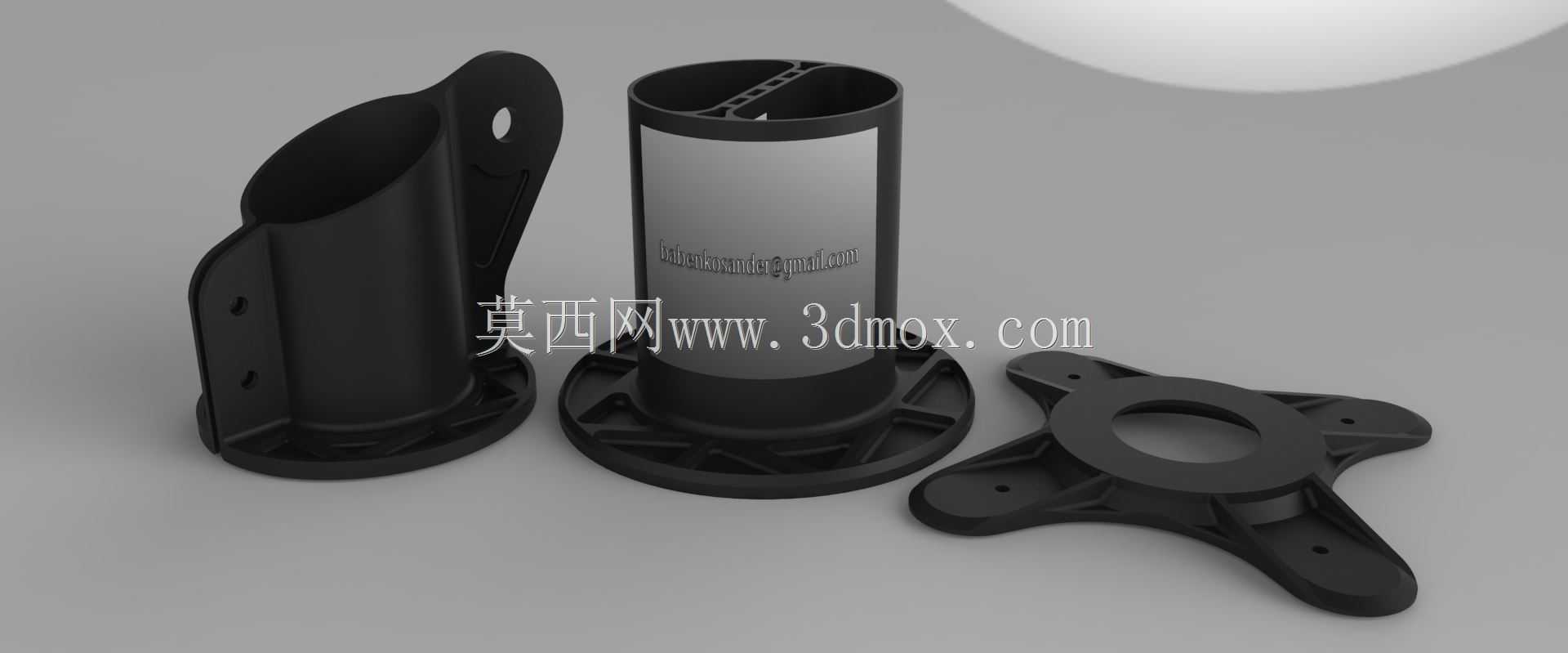

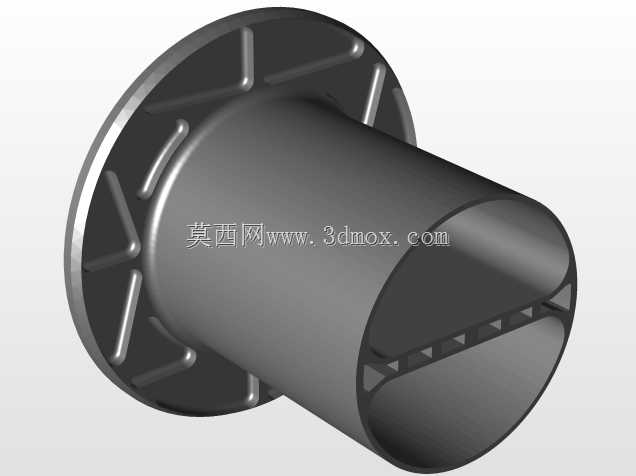

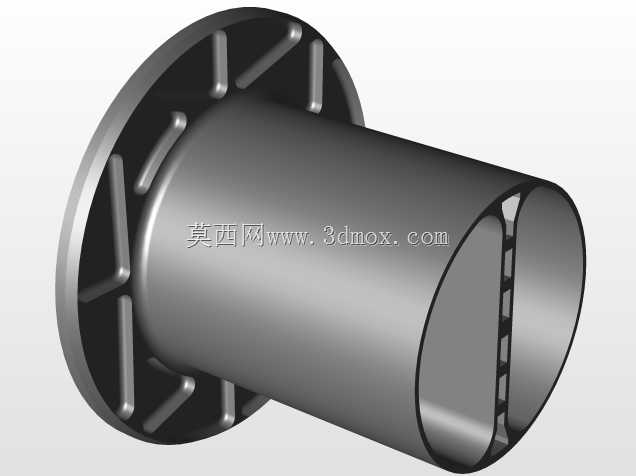

　　在流体输送管路系统、立式设备安装配套的结构体系中，这类带法兰基座的竖井类构件承担着介质导流、部件衔接、安装定位的多重作用，日常多应用在给排水管路的竖向接驳段、小型立式泵组的进出水衔接位、通风系统竖向风道的对接节点，也可作为小型3D打印定制化设备的竖向支撑导流部件使用。从结构设计逻辑来看，构件整体采用一体化成型思路，一端设置大直径法兰盘作为安装基准面，法兰盘面预留均匀分布的安装孔位，可与相邻管路法兰、设备安装面通过螺栓实现刚性锁紧，安装时需保证法兰端面的平面度公差控制在0.1mm以内，避免密封面贴合不严出现介质渗漏问题。法兰盘向另一端延伸出同轴的筒状竖井主体，筒体内壁设置多道沿轴向分布的导流筋条，筋条沿筒体周向均匀排布，

　　一方面可以提升筒体自身的结构刚度，降低薄壁筒体在受压工况下的形变量，另一方面可对筒内流经的介质起到整流作用，减少介质在竖向流动过程中产生的紊流、涡旋现象，降低管路运行过程中的振动与噪音。构件的同轴度是设计过程中重点管控的形位公差，法兰安装面与筒体轴线的垂直度需控制在0.05mm范围内，保证安装后筒体竖向垂直度符合管路布设要求，避免出现偏心受力导致的连接部位应力集中问题。从安装边界来看，法兰盘外径比筒体外径大出30%左右，可提供足够的螺栓安装操作空间，安装时相邻对接面之间需根据输送介质属性匹配对应的密封垫片，若用于输水工况可选用橡胶密封垫片，若用于通风工况可选用石棉密封垫片，螺栓锁紧时需采用对角分次锁紧的工艺，

　　避免法兰盘受力不均出现翘曲变形。筒体内壁的导流筋条高度不超过筒体内径的1/10，既保证整流效果，也不会过度挤占筒内通流面积，保证介质流通效率。这类构件在实际选型应用时，需根据对接管路的通径匹配对应规格的型号，法兰盘上的安装孔中心距需与对接部件的孔位参数完全一致，避免出现安装错位问题。构件整体采用对称式结构设计，建模过程中以轴线为基准做旋转特征生成主体轮廓，再通过阵列特征生成内壁的导流筋与法兰盘上的安装孔，特征逻辑清晰，后续修改参数时可直接调整法兰直径、筒体长度、筋条数量等参数快速生成适配不同工况的衍生型号。在实际工况运行中，这类构件除了承担导流衔接作用，还可作为竖向管路的支撑受力点，将上部管路的载荷通过法兰盘传递到下部安装基础上，

　　因此法兰盘与筒体衔接的位置做了圆弧过渡处理，降低应力集中系数，避免长期受载后衔接位置出现开裂失效问题。对于3D打印制作的场景，这类构件无需额外添加支撑结构即可完成打印，打印时可将法兰端面作为打印贴合面，逐层打印筒体与筋条结构，打印完成后仅需对法兰安装面做简单的打磨处理即可满足安装平面度要求，适合小批量定制化的管路改造场景使用。在设备配套场景中，这类竖井构件也可作为小型立式设备的壳体组成部分，内部可加装叶轮、导流片等功能部件，法兰端与设备端盖连接，筒体部分作为介质流经的腔室，内壁的筋条还可起到扰流作用，提升腔体内介质的混合或换热效率。
