单向法兰连接瓣阀工业三维设计作品

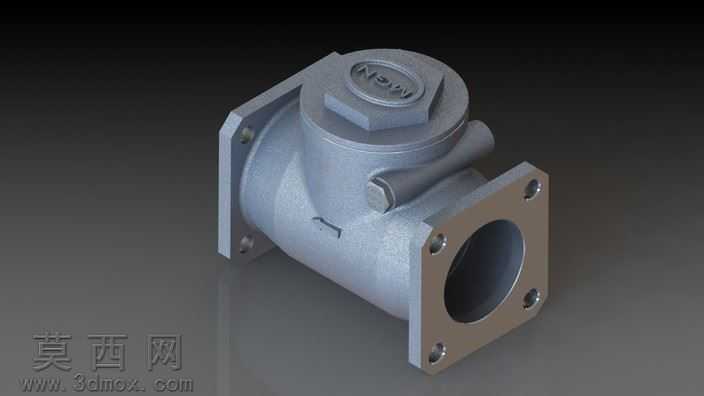

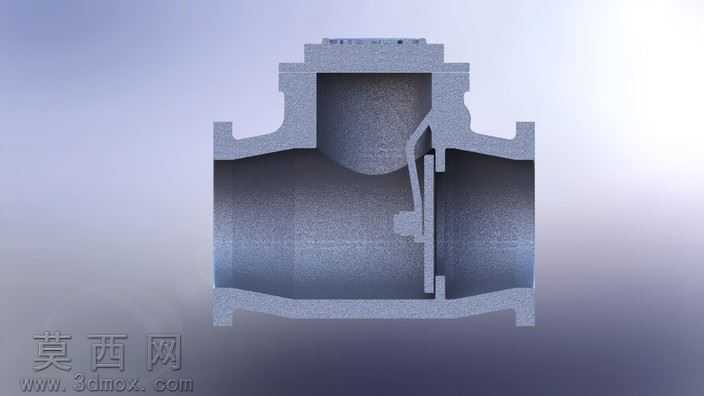

本作品为单向瓣阀的三维建模设计成果，建模阶段以管路系统实际安装适配需求为核心基准，首先梳理单向瓣阀的核心功能逻辑：仅允许流体沿阀体标注箭头方向单向通行，阻断反向回流，因此建模全程围绕密封可靠性、安装适配性、结构紧凑性三大核心目标展开。建模过程中首先完成阀体主体的轮廓构建，针对两端法兰连接结构，严格参照法兰连接的通用安装规范，精准定位四个螺栓安装孔的孔位坐标、孔径尺寸与孔深参数，确保法兰端面的平面度公差符合管路密封的装配要求，避免安装后出现流体渗漏问题。阀体中部的阀腔结构采用曲面扫掠与布尔运算结合的方式构建，精准还原内部流道的圆弧过渡形态，减少流体通行时的阻力损耗，同时预留出瓣膜启闭的活动空间，确保瓣膜开启时不会与阀腔内壁产生运动干涉。顶部的阀盖结构采用六角防滑造型设计，建模时精准还原六角面的棱角尺寸与顶部标识的浮雕细节，阀盖与阀体的连接部位设计有密封配合台阶，可加装密封垫片实现阀腔的静态密封。侧部的瓣膜转轴结构采用轴孔配合的装配逻辑建模，转轴端部的限位结构做了圆角过渡处理，既保证转轴转动的灵活性，又避免应力集中导致的结构断裂风险。渲染阶段采用金属哑光铸铁材质模拟工业阀门的真实质感，针对阀体表面的铸造纹理做了细微的凹凸贴图处理，金属粗糙度参数调整至0.6左右，还原铸铁件不反光的哑光质感，法兰端面的加工面则采用低粗糙度的金属材质，区分铸造毛坯面与机加工面的视觉差异。场景布光采用三点布光法，主光源从侧上方45度角照射，突出阀体的结构轮廓与表面质感，辅光源补全暗部细节避免阴影过黑丢失结构信息，顶光勾勒顶部阀盖的造型边缘，最终渲染效果清晰展现阀门的整体结构与细节特征。设计过程中还兼顾了产品的实际生产工艺，所有转角处均设置了符合铸造工艺要求的圆角，避免铸造时出现应力开裂的问题，壁厚参数保持均匀一致，符合铸件生产的壁厚规范，同时整体结构做了简化优化处理，在保证核心功能结构完整的前提下，去除了非必要的冗余细节，既降低了建模的复杂度，也方便后续用于管路装配模拟、产品展示等不同场景。
