通用电气涡轮机配套发动机连接支架

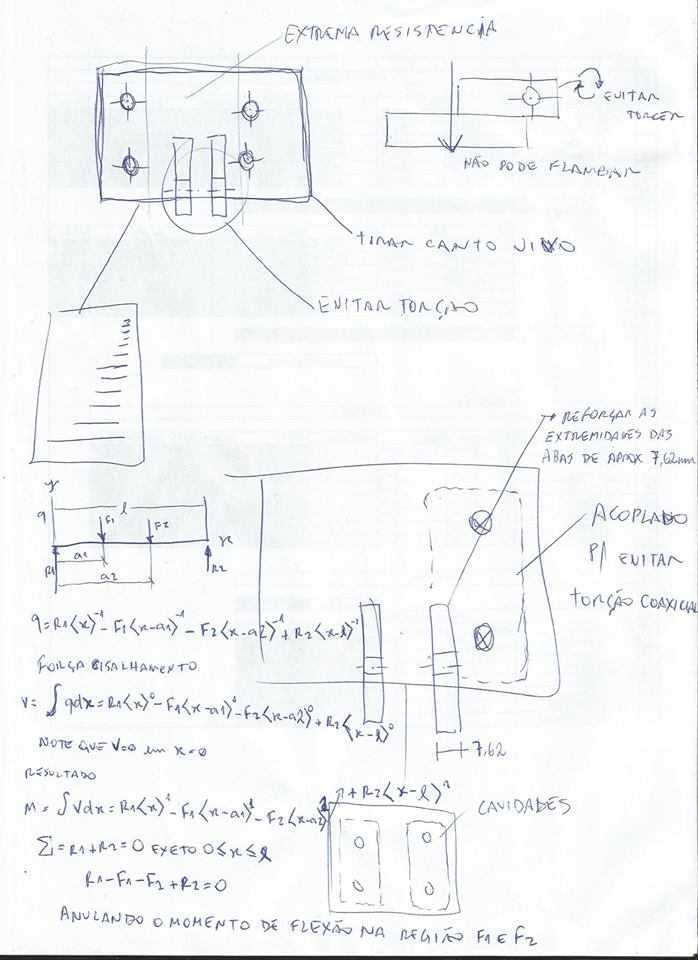

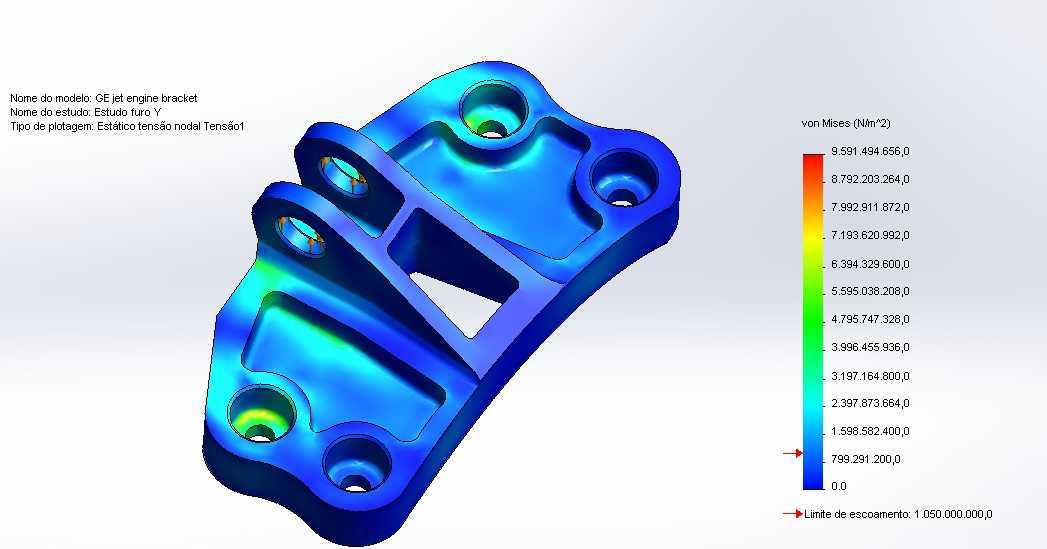

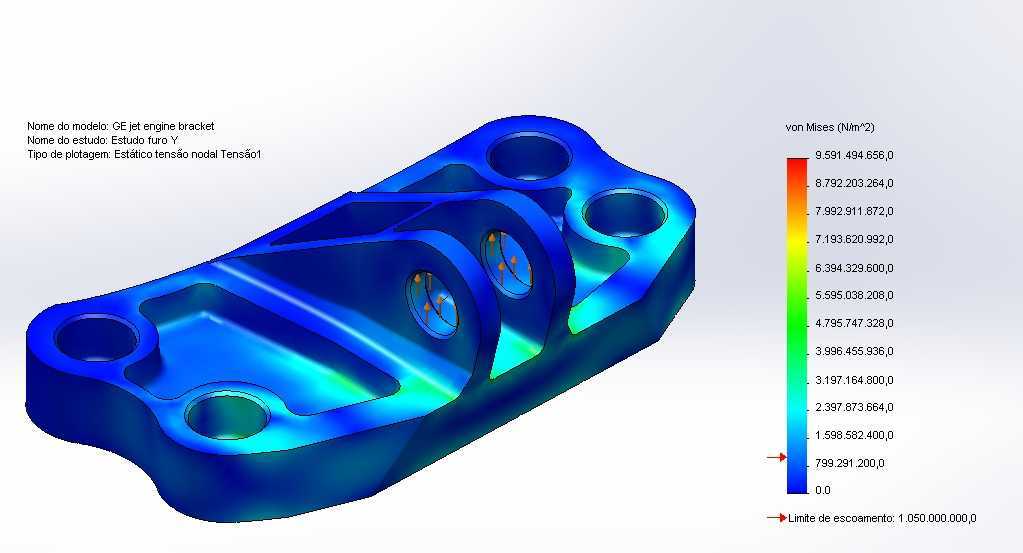

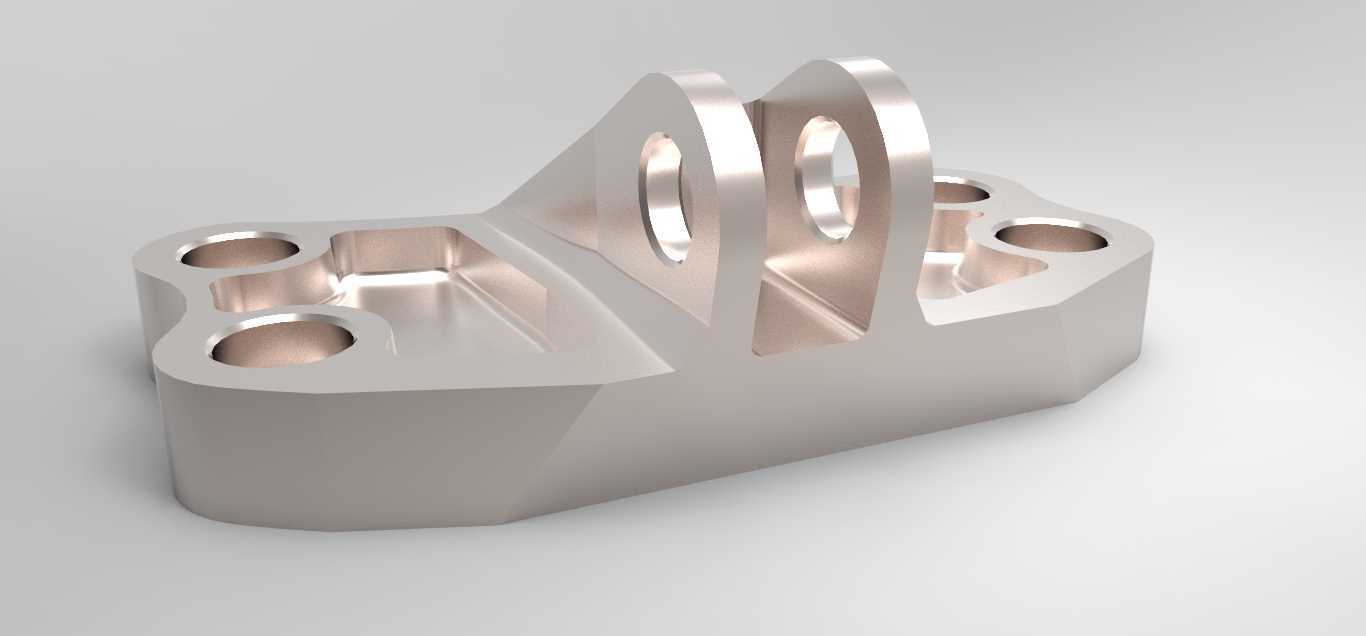

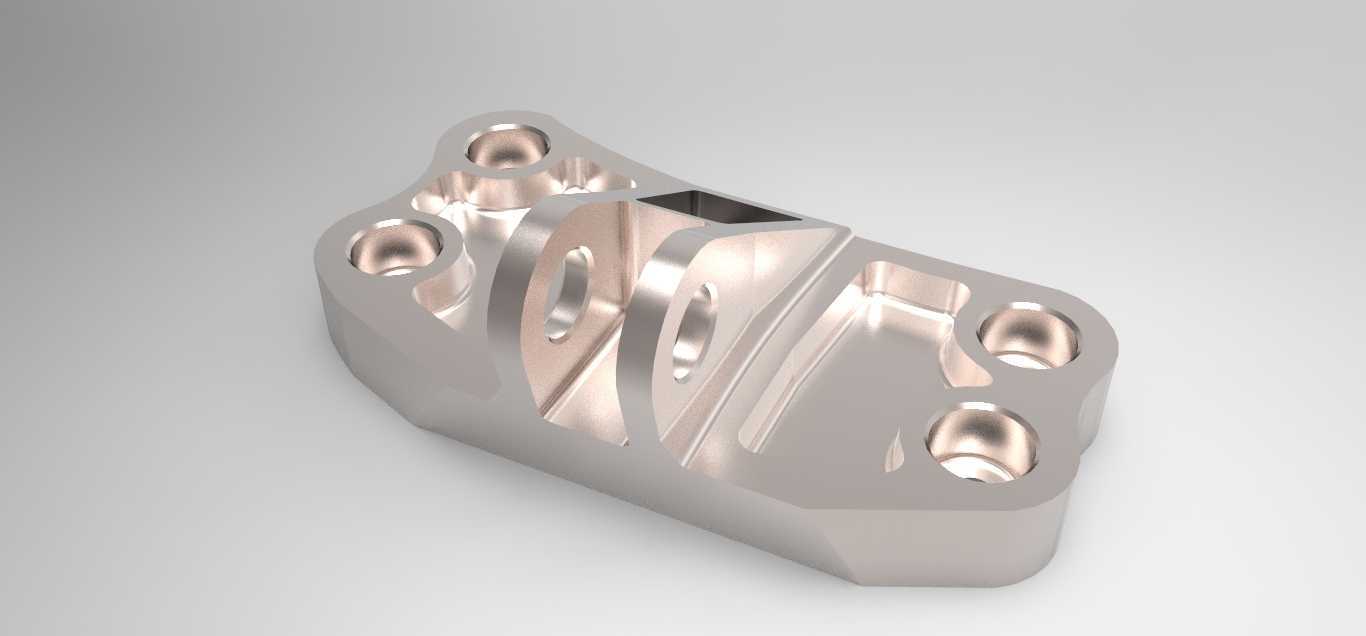

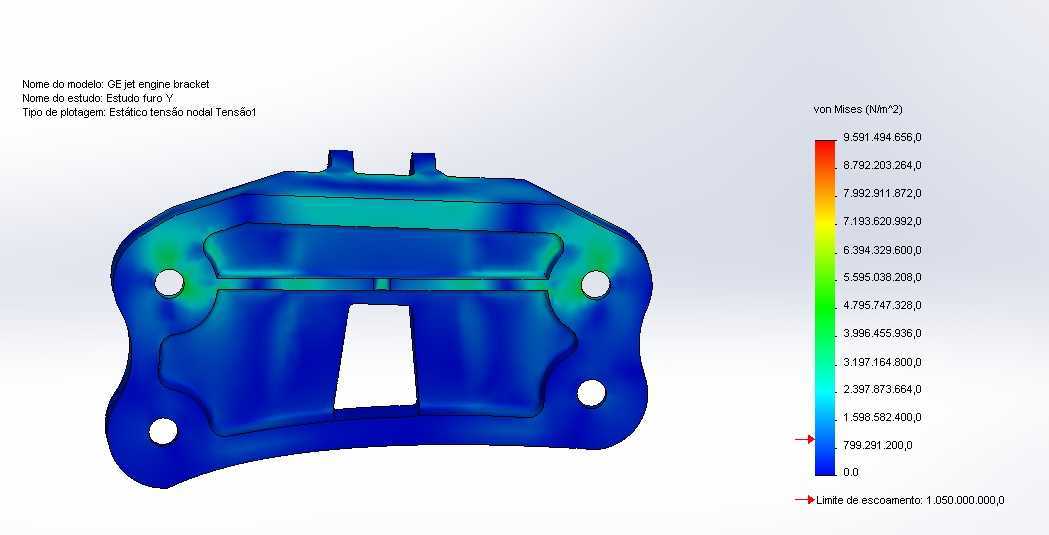

该支架属于涡轮机与发动机对接部位的核心承载连接件，主要应用在通用电气系列工业涡轮机组的装配链路中，承担动力端与附属管路、壳体之间的载荷传递与定位功能，实际运行中需要承受机组运行产生的持续振动、温度交变带来的应力形变，同时要为外接气路提供稳定的安装接口。从结构设计逻辑来看，整体采用一体化铣削成型的构型思路，主体壁厚设置连续梯度减薄结构，在保证整体刚度满足载荷要求的前提下，将整体重量控制在原实心构型的50%，大幅降低机组端的附加载荷。安装法兰端设置5度倾斜角度，充分匹配铸造毛坯的拔模需求与后期机加工的走刀路径，减少加工余量浪费；法兰端共设置4组安装沉孔，孔位周边做局部加厚处理，抵消螺栓预紧力带来的局部压应力，避免长期运行出现孔位开裂问题。支架中部设置4处镂空槽结构，对应装配后机组壳体的凸台定位结构，既可以减少装配干涉，也能进一步降低结构自重，镂空区域的棱边全部做R角过渡，避免应力集中。支架底部设置一体化加强肋结构，肋板走向完全匹配载荷传递路径，将安装孔位的受力均匀分散到整个支架主体，经有限元校核，该结构在额定载荷下的形变量控制在0.02mm以内，完全满足机组运行的形位公差要求。支架侧部预留气体通路接口，用于连通加热泄压气路，可及时导出腔体内因温度升高产生的额外压力，避免腔体积压带来的密封失效问题。加工工艺层面，该支架可采用APKT系列刀具分粗、精两阶段铣削加工，粗加工阶段预留1mm加工余量，精加工阶段一次走刀成型所有安装面与孔位，加工过程中需要重点校核各安装面的平面度、孔位同轴度，以及斜法兰面的角度公差，保证装配后与对接部件的贴合度满足密封要求。安装边界上，支架的所有安装孔位采用等间距对称布局，对接端的轮廓尺寸完全匹配通用电气现有涡轮机的接口标准，不需要额外修改机组原有结构即可直接替换安装，适配性较强。
