纸加工用覆膜机三维结构设计模型

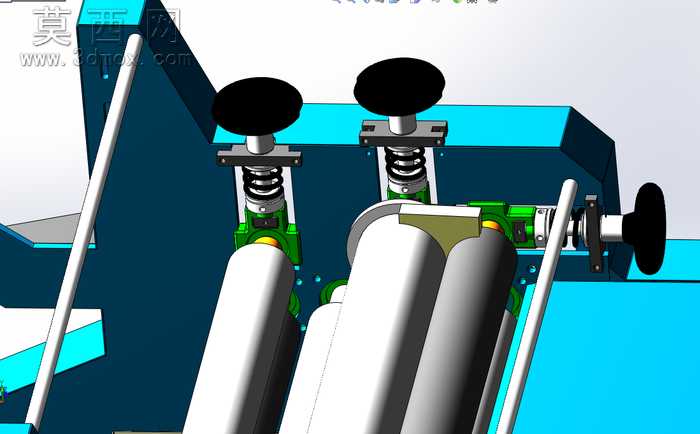

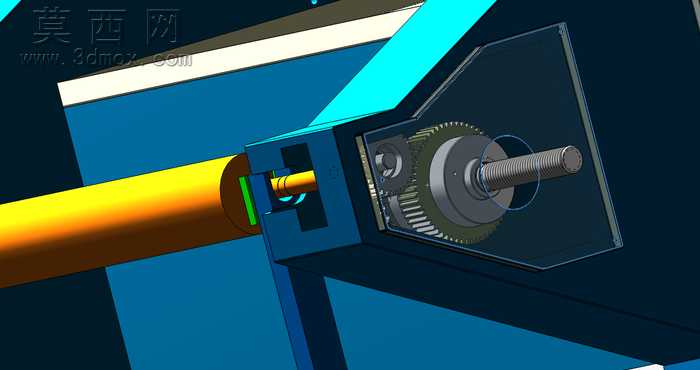

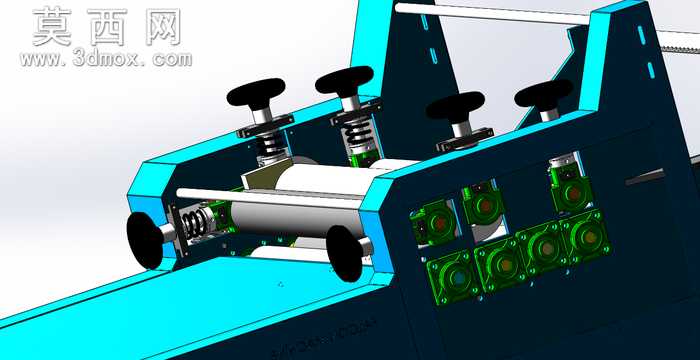

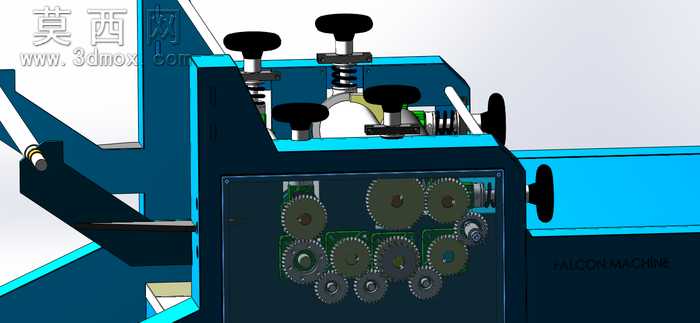

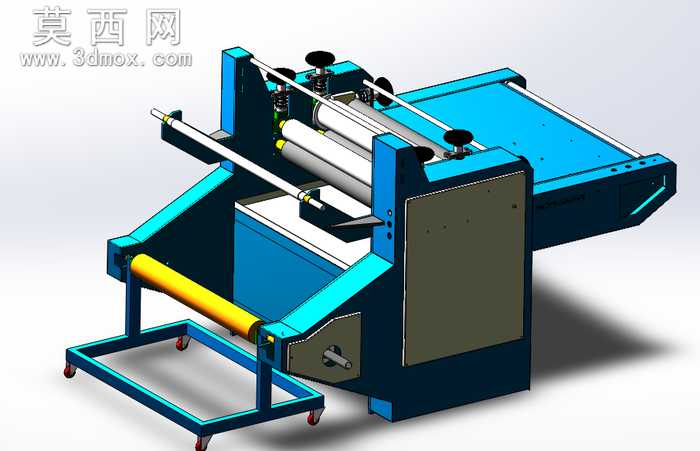

本模型为纸加工工序所用的覆膜机完整三维设计模型，采用SolidWorks完成全参数化建模，所有零部件均按照实际工业设备的尺寸比例进行1:1还原，建模过程中严格遵循机械设计规范，对每一处装配关系都做了精准的配合约束，可直接用于结构验证、运动仿真以及后续的工程图导出工作。模型整体采用模块化设计思路，主要分为放料单元、辊压覆膜单元、出料输送单元以及机架支撑单元四大模块，各模块之间通过标准紧固件完成装配，结构层级清晰，便于设计人员对单个部件进行修改优化。在材质与渲染表现上，模型对不同部件的材质做了区分设置：机架主体采用蓝色喷塑钢板材质，表面做哑光金属质感处理，还原工业设备的真实涂装效果；覆膜辊、导向辊等辊类部件采用镀铬金属材质，表面设置高反光属性，体现金属辊面的光滑加工特性；放料卷轴处的膜卷采用半透明黄色塑料材质，还原预涂膜的视觉特征；设备侧部的电气护板采用深灰色哑光工程塑料材质，底部脚轮采用黑色橡胶搭配金属支架的材质组合，整体渲染效果真实细腻，可直接用于方案展示、产品宣传等场景。结构设计上，该覆膜机采用双辊压合结构，上辊设置有调节手轮，可通过旋转手轮调整压合间隙，适配不同厚度的纸张与覆膜材料；进料端设置有可调节的导向杆，能够对纸张进料位置进行限位，避免覆膜过程中出现走偏问题；底部放料架采用带脚轮的独立支架设计，可灵活调整膜卷的安装位置，同时脚轮带锁止结构，设备运行时可固定位置避免晃动；出料端采用平板式输送台，表面做光滑处理，覆膜完成的纸张可平稳输出，避免剐蹭损伤覆膜表面。设计过程中充分考虑了设备的实用性与维护便捷性，所有辊类部件均设计为可拆卸结构，便于后期更换磨损的辊面或者清理辊面残留的胶渍；传动部分的结构做了简化优化，在保证传动稳定性的前提下减少了冗余零部件，降低设备的制造成本与故障概率；整体机架采用方管焊接结构，建模时还原了焊接机架的加强筋设计，保证设备整体的结构刚性，避免高速运行时出现晃动影响覆膜精度。该模型完整还原了小型商用覆膜机的全部结构细节，没有缺失任何关键零部件，可作为纸加工设备设计、印刷后加工设备研发的参考模型，也可用于相关专业的教学演示、课程设计参考使用。
