高精度行星齿轮箱三维结构设计作品

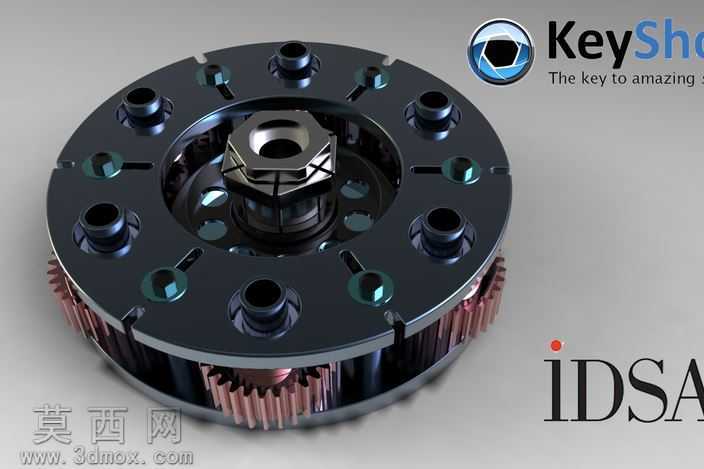

本作品为行星齿轮箱三维建模设计成果，建模阶段严格遵循行星轮系的传动设计规范，先完成核心传动参数的匹配计算，确定太阳轮、行星轮、内齿圈的模数、齿数、压力角等核心参数，保证各轮齿啮合间隙控制在合理公差范围内，避免传动过程中出现卡滞或间隙过大的问题。建模过程中对每一个零件的特征进行精细化构建，从中心的太阳轮安装轴、周向均匀排布的行星轮、外侧的内齿圈，到上下端盖的定位孔、安装接口、紧固螺纹孔，每一处结构都按照实际加工的工艺要求进行特征还原，既保证了装配时的干涉检查能够顺利通过，也还原了真实行星齿轮箱的装配逻辑。渲染阶段采用专业渲染工具完成材质与光影调试，主体金属部件根据不同零件的功能区分材质：传动齿轮部分采用高硬度合金钢材质，表面做发黑处理呈现深邃的哑光金属质感，边缘啮合区域做轻微的高光处理体现金属加工的精密质感；端盖的安装孔位做倒角细节处理，还原机加工零件的工艺特征；中心锁紧螺母采用亮面金属材质，与发黑的齿轮主体形成视觉层次区分。结构设计上采用经典的NGW行星轮系布局，周向均匀布置多组行星轮实现功率分流，既保证了大传动比下的结构紧凑性，也能让载荷均匀分布在各啮合齿面，提升整体承载能力；端盖上的安装孔采用周向等距排布，适配通用的安装固定需求，中心输出轴的锁紧结构采用防松设计，保证高速传动下的连接可靠性。整体设计思路围绕工业传动场景的实际需求展开，在保证结构精度的前提下兼顾视觉呈现效果，既可以作为机械原理教学的演示模型，也能为同类型减速传动部件的设计提供结构参考，建模过程中保留了所有零件的参数化特征，可根据实际传动需求调整模数、齿数等参数，快速衍生出不同传动比、不同承载能力的行星齿轮箱方案。
