精密传动用蜗轮机械结构三维设计

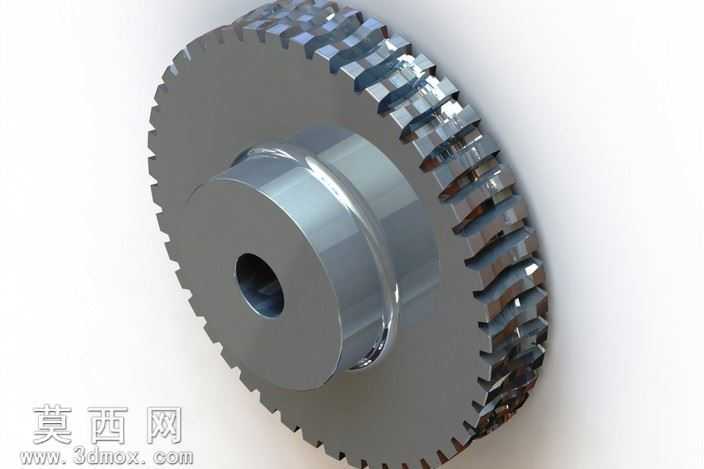

本作品为蜗轮传动零件的三维建模设计成果，建模过程依托三维参数化设计软件完成，整体建模流程遵循机械零件设计的规范逻辑，从基础参数确定到细节结构完善逐步推进。建模初期首先明确蜗轮的核心传动参数，依据蜗轮蜗杆啮合的传动比要求确定齿部的模数、齿数、齿形角等核心几何参数，保证后续啮合传动的精度基础。建模过程中优先绘制蜗轮的基准旋转轴与中心基准面，通过旋转凸台特征生成蜗轮的轮毂、轮辐基础实体，中心安装孔严格按照标准传动件的装配公差要求设定孔径尺寸，孔口处设计有倒角结构，避免装配过程中出现锐边划伤、装配卡滞的问题。齿部建模是本模型的核心环节，通过螺旋线引导线配合齿形截面扫描的方式生成单个轮齿特征，再通过圆周阵列操作完成全部轮齿的排布，建模过程中反复校验齿形的螺旋角度、齿距参数，确保轮齿的啮合面曲面过渡顺滑，无几何畸变、破面等建模缺陷，能够满足后续啮合运动仿真的精度要求。材质与渲染环节，模型整体赋予金属合金钢材质，调整材质的金属度、粗糙度参数还原机械加工后的金属质感，轮齿啮合面区域适当提高反光度参数，模拟精加工后齿面的光滑质感，轮毂非配合面设置适度的粗糙度，还原实际零件不同加工面的工艺差异。渲染阶段采用柔和的工业产品布光方案，多角度打光突出轮齿的螺旋结构特征与轮毂的阶梯轴结构细节，阴影参数调整柔和自然，清晰展现零件的整体轮廓与各部分结构比例。结构设计层面，轮毂采用阶梯式凸台结构，既保证了与传动轴装配时的轴向定位精度，又通过合理的壁厚设计控制零件整体重量，轮辐部分采用等厚圆盘结构，在保证结构强度满足传动扭矩要求的前提下，减少不必要的材料冗余，轮齿与轮辐的衔接处做了圆角过渡处理，避免应力集中导致的零件使用寿命缩短问题。整个模型的几何特征完全符合机械传动零件的设计规范，所有结构尺寸均参考通用机械传动件的标准参数设定，可用于蜗轮蜗杆传动机构的装配仿真、运动干涉检查、工程图导出等后续设计环节，也可作为机械原理教学环节的直观演示模型，帮助理解交错轴传动的结构原理与蜗轮的零件构造特点。
