高精度斜齿轮与蜗杆啮合传动结构模型

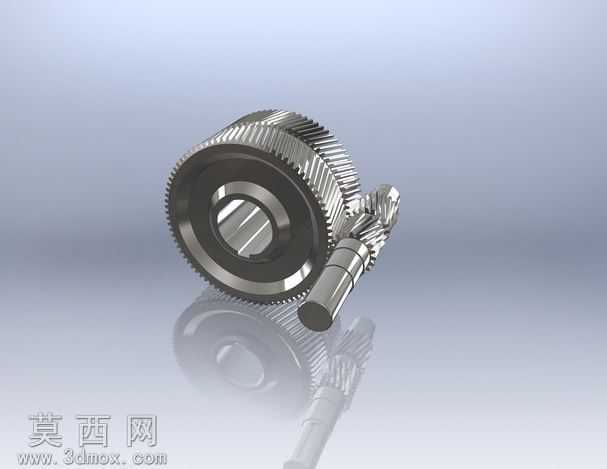

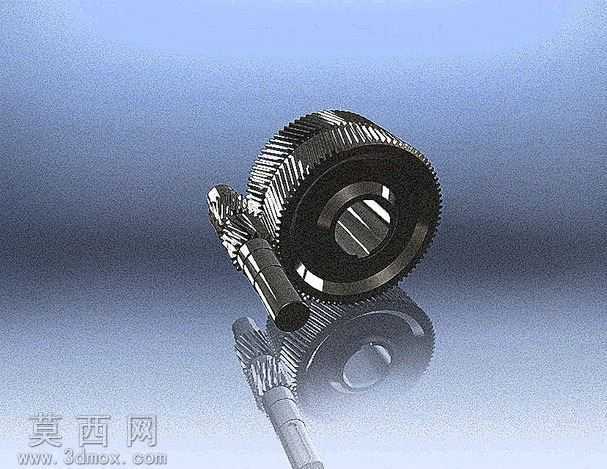

本模型为斜齿轮与蜗杆组成的啮合传动结构，建模过程严格遵循机械设计标准参数，先通过三维软件绘制齿轮的基准齿形轮廓，依据渐开线生成原理精准计算齿廓曲线，通过螺旋扫掠命令生成斜齿的齿体结构，保证齿向螺旋角参数准确，齿距、齿厚、齿顶高、齿根高均符合通用传动件设计规范，同时对齿轮中心的安装轴孔做了公差适配的结构处理，预留了键槽安装位，满足实际装配的定位需求。配套的蜗杆模型同样按照啮合参数匹配设计，蜗杆的齿形螺旋升角与斜齿轮的螺旋角精准对应，保证二者啮合时齿面接触面积均匀，避免出现传动卡滞或接触应力集中的问题。渲染阶段采用金属钢材质，调整材质的粗糙度、反射率参数还原真实金属零件的表面质感，添加柔和的环境光影效果，通过地面反射增强模型的立体感，清晰展现齿面的加工纹理与零件的轮廓细节。设计过程中重点考量了传动结构的运动合理性，对齿轮与蜗杆的中心距做了精准校核，确保二者装配后啮合间隙处于合理范围，既可以保证传动过程的平稳性，降低运行噪音，也能减少齿面的不必要磨损，提升传动结构的使用寿命。模型整体结构完整，细节还原度高，可用于机械传动原理演示、传动结构方案设计参考、相关设备的虚拟装配验证等场景，能够直观展现交错轴齿轮传动的结构特点与啮合关系，帮助设计人员快速理解该类传动结构的组成与装配逻辑，为后续的工程化设计提供可靠的三维参考依据。
