翼缘梁受力变形仿真分析三维模型

项目分类:机械图纸 发布时间:2021-10-29 ID:350318
  • 翼缘梁受力变形仿真分析三维模型
  • 翼缘梁受力变形仿真分析三维模型
  • 翼缘梁受力变形仿真分析三维模型

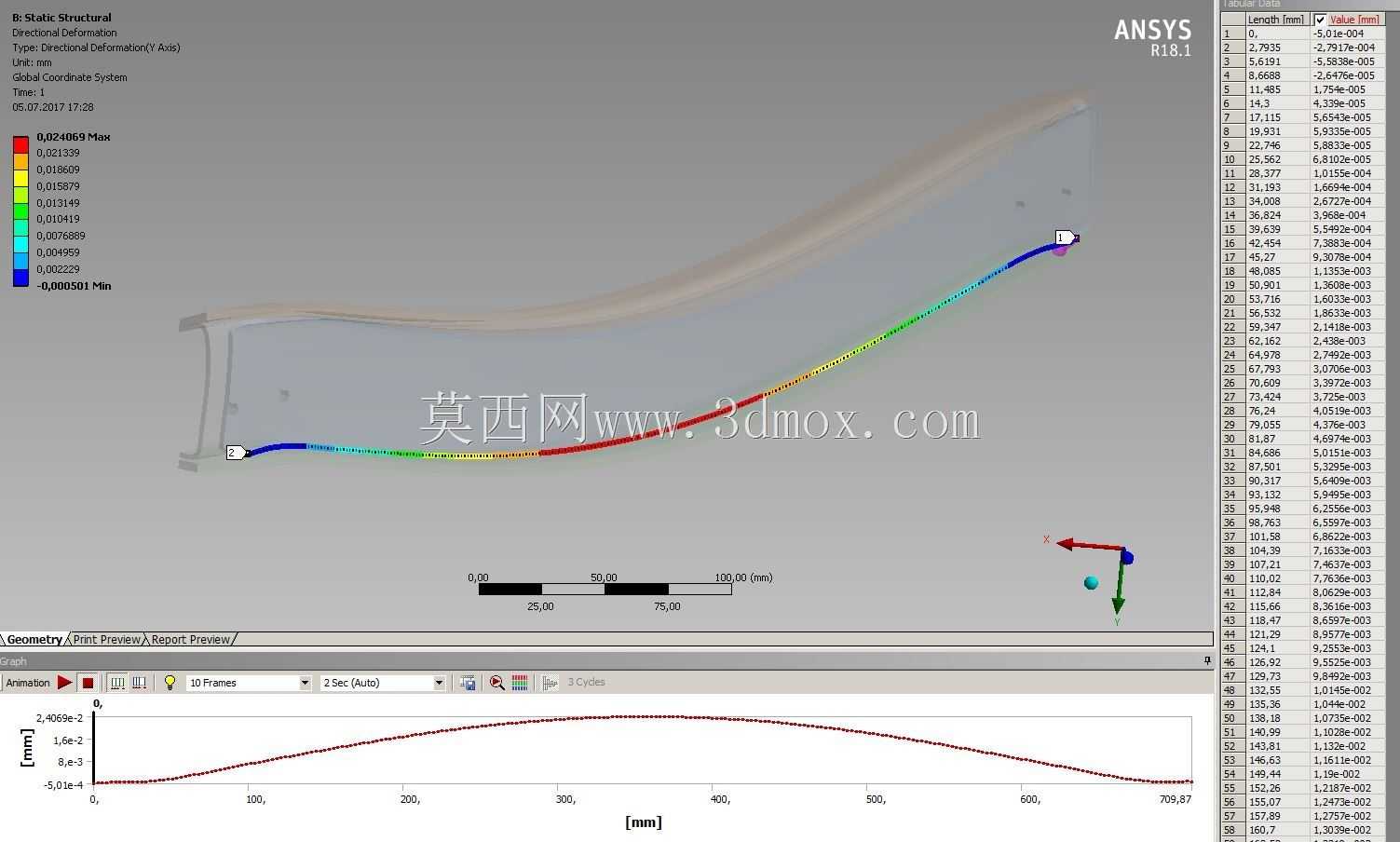

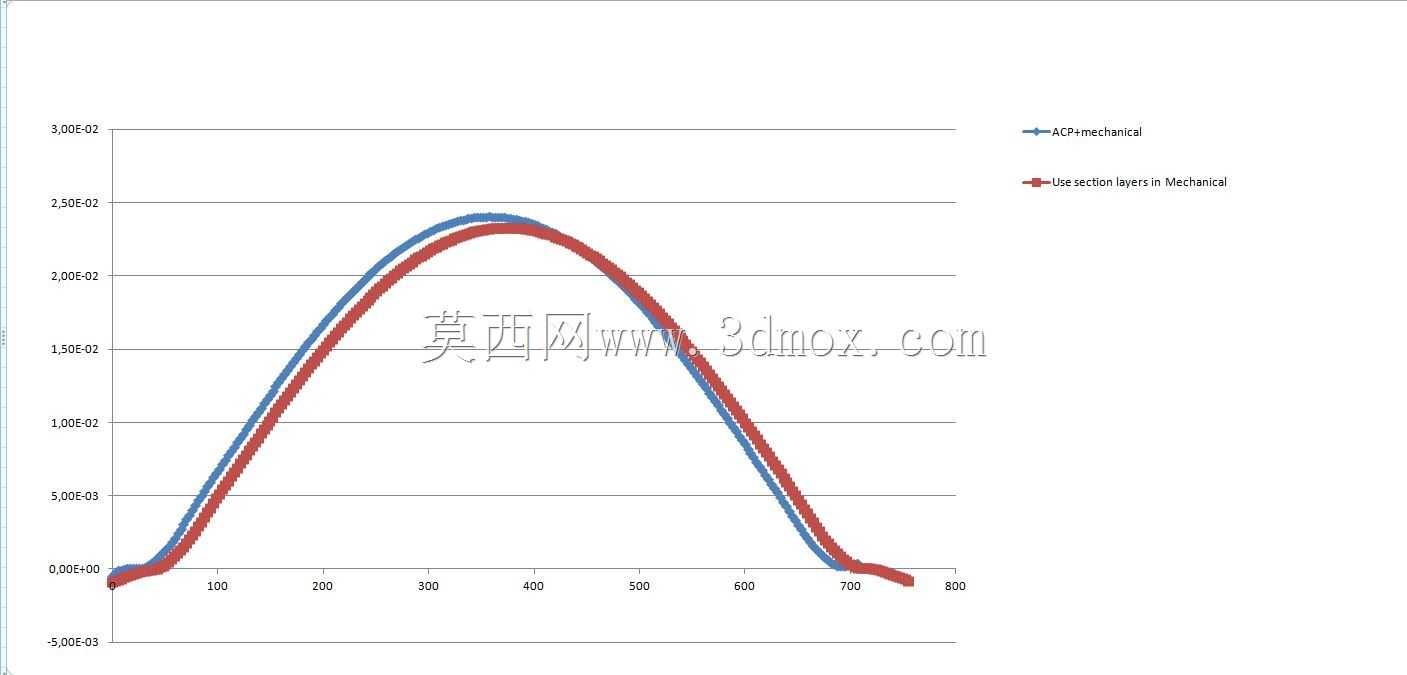

在重型钢结构厂房的屋面承重体系、大跨度桥梁的横向连接构件、起重设备的主梁承载段中,翼缘梁都是承担横向弯曲载荷的核心受力部件,其变形量的精准控制直接关系到整体结构的服役安全与使用寿命。实际工程场景里,翼缘梁长期承受交变载荷、局部集中载荷的共同作用,若前期设计阶段未对不同工况下的变形趋势做精准校核,很容易出现翼缘局部屈曲、腹板与翼缘连接焊缝开裂、整体挠度过大超出规范允许值等问题,严重时甚至会引发结构垮塌的安全事故。这套翼缘梁变形分析模型,核心是围绕复合材料层合翼缘梁的弯曲变形特性搭建,还原了两种主流工程分析路径下的变形计算逻辑,能够直观呈现不同截面层设置方式对梁体整体变形曲线的影响。从设计思路来看,模型搭建时首先明确了翼缘梁的受力边界:将梁体两端设置为简支约束状态,在梁体上表面施加均布载荷模拟屋面均布荷载或者设备自重荷载,同时考虑了复合材料铺层方向对截面抗弯刚度的影响,分别采用ACP铺层建模结合机械求解器计算、以及Workbench Mechanical内置截面层属性赋值两种方式开展仿真,两种路径得到的变形曲线在Excel中做逐点对比,能够清晰看到不同建模方式下的计算偏差区间,为实际工程中选择合适的仿真方法提供参考。从结构尺寸与安装边界来看,模型还原的翼缘梁总长度适配常规8米跨度的工业厂房次梁规格,梁体截面高度取跨度的1/25以满足刚度要求,上下翼缘的宽度根据局部承压需求设置,腹板厚度兼顾抗剪承载力与结构自重控制,安装时两端通过连接板与承重柱或者主梁铰接,预留的螺栓孔位能够适配常规M20高强度螺栓的连接要求,安装边界的约束条件完全匹配实际工程中的铰接受力状态,避免仿真模型与实际安装状态脱节导致的计算结果失真。在功能特性层面,这套模型不仅能够输出梁体整体的挠度变形曲线,还能提取不同铺层位置的层间应力数据,判断复合材料翼缘在弯曲过程中是否会出现层间分离的失效风险,同时可以直观对比不同铺层角度、不同铺层厚度下梁体的最大变形量差值,帮助设计人员在满足变形控制要求的前提下,优化复合材料铺层方案,降低材料用量与结构自重。在实际工程应用中,这类翼缘梁的变形校核往往是结构设计的核心环节,传统的材料力学计算方法只能得到理想状态下的最大挠度值,无法考虑复合材料各向异性、局部应力集中对变形的影响,而通过三维仿真模型的计算,能够得到沿梁长方向每一个位置的精确变形值,还能捕捉到翼缘与腹板连接位置的局部变形特征,这些数据是传统理论计算无法获取的。模型在搭建过程中还考虑了实际服役中的载荷波动情况,在均布载荷的基础上叠加了局部集中载荷模拟检修荷载、设备吊挂荷载的作用,仿真得到的变形曲线更贴近实际服役状态,避免设计阶段只考虑理想均布载荷导致的刚度储备不足。对于结构设计从业者来说,这套模型可以直接作为复合材料翼缘梁变形分析的参考模板,调整梁体长度、截面尺寸、铺层参数、载荷大小等参数后,就能快速适配不同项目的设计需求,不需要从零开始搭建仿真流程,能够大幅提升前期设计校核的效率;对于三维建模从业者来说,模型中两种不同仿真路径的搭建逻辑,也能为同类结构力学仿真模型的搭建提供参考,理解不同建模方式的适用场景与计算精度差异。
