威利斯风格小型四轮载人代步车结构设计

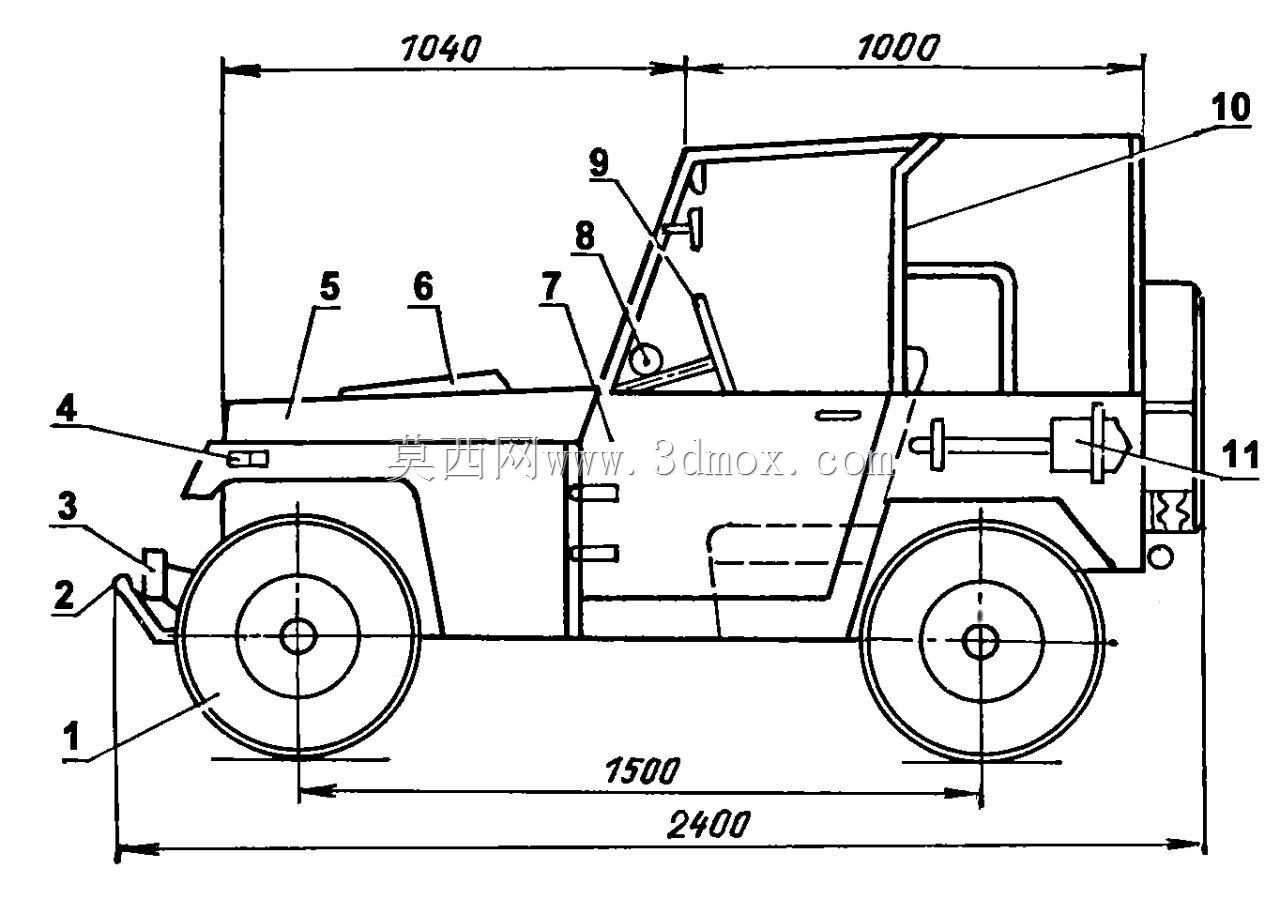

这款小型四轮载具的设计参考了经典威利斯越野车的前脸造型特征，整体定位偏向短途休闲代步、低速场景载人使用，可应用于景区观光、社区短途接驳、私人休闲代步等场景，也可作为小型电动载具的改装基础结构使用。从结构设计逻辑来看，该载具采用前置动力舱布局，前脸保留了经典的竖向格栅与圆形大灯的识别特征，前保险杠采用突出式设计，能够在低速碰撞时吸收部分冲击力，保护前部格栅与灯组结构。车身前部的挡风玻璃采用大倾角设计，既能够降低低速行驶时的风阻，也能为驾乘人员提供足够的前方视野，雨刮结构布置在挡风玻璃下沿，覆盖主驾驶位前方的主要视野区域，满足雨天行驶的视野需求。车身侧面设置了外凸式后视镜，安装位置与车门上沿齐平，能够为驾驶员提供足够的侧后方视野，减少视野盲区。

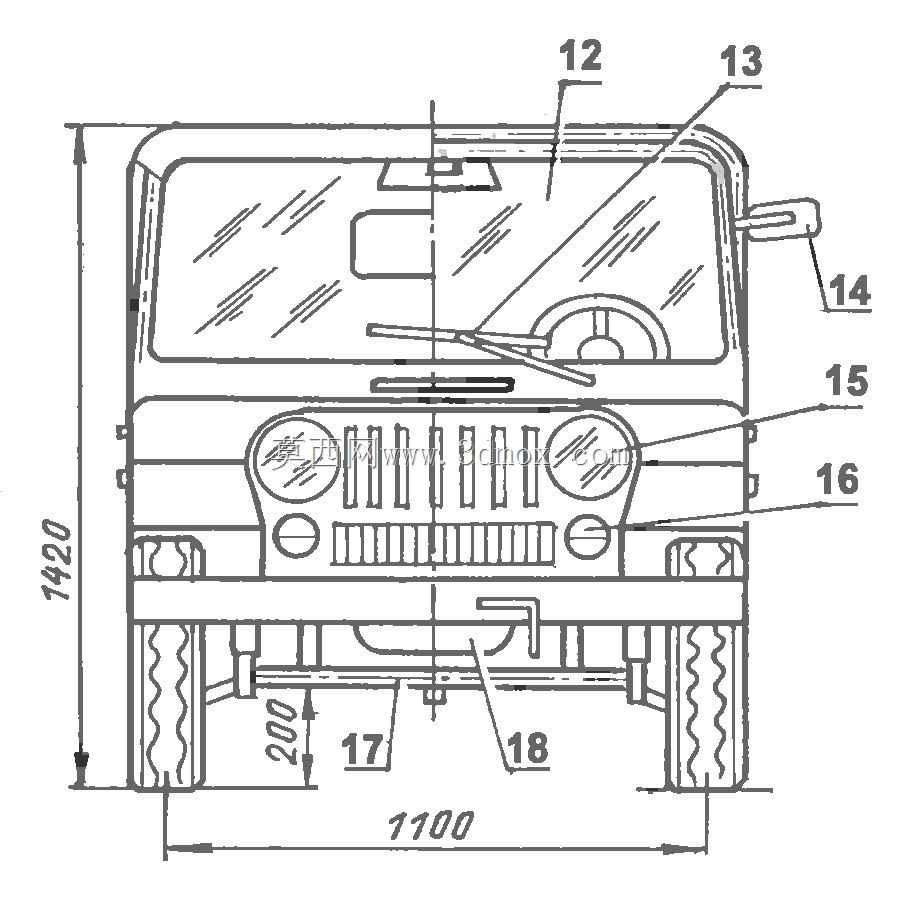

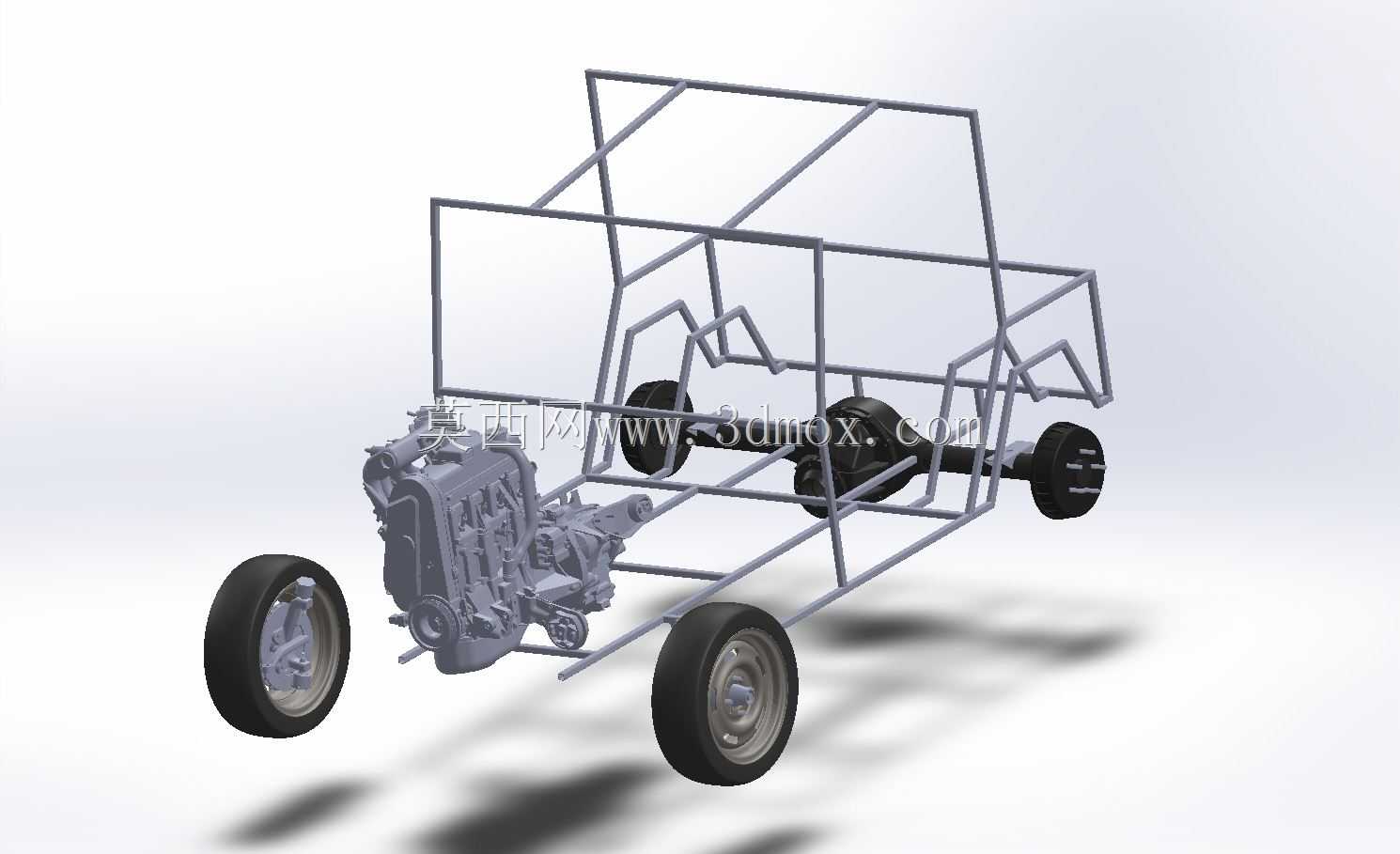

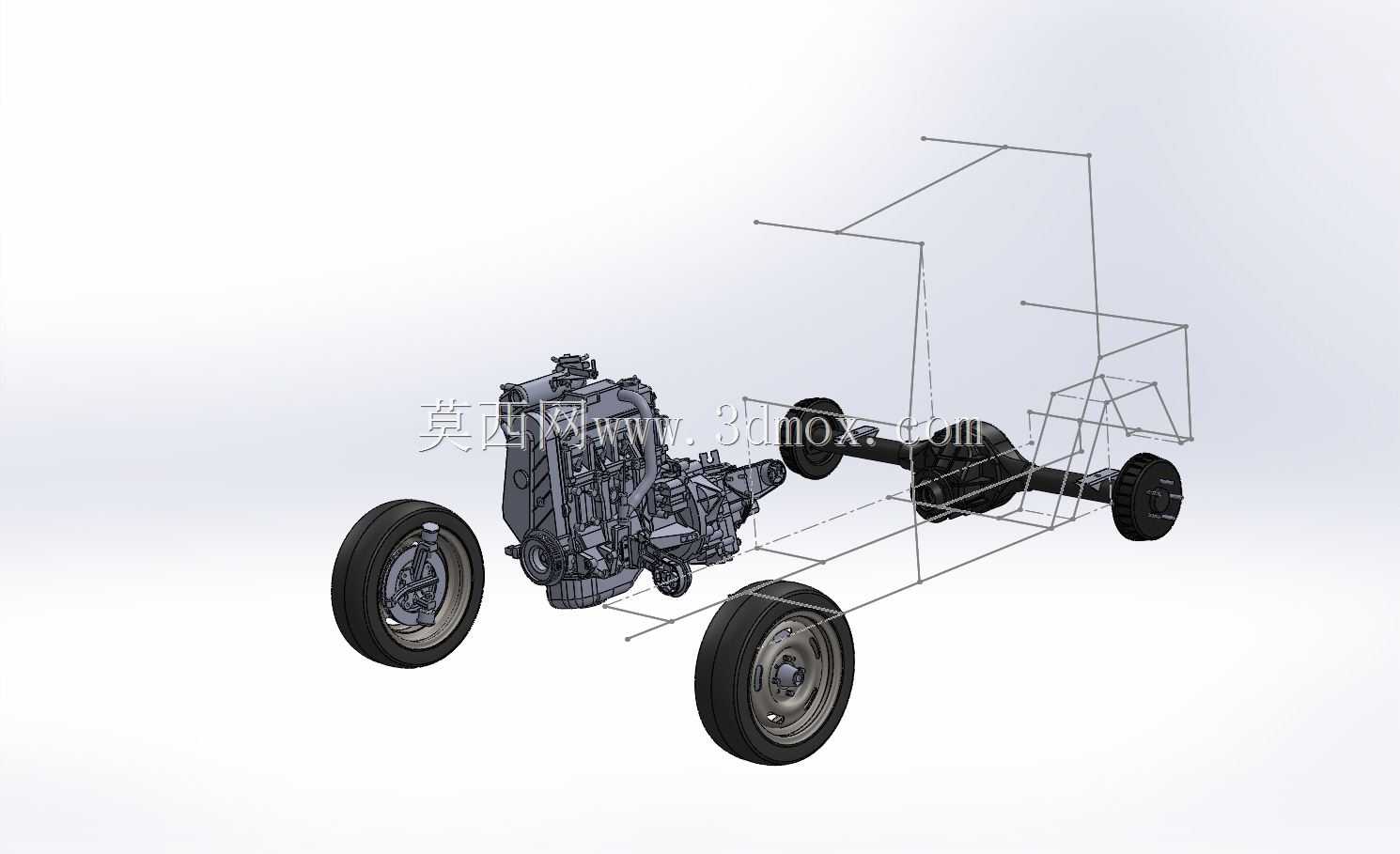

从尺寸边界来看，该载具的整车宽度为1100mm，车身前部离地间隙为200mm，整车高度方向前部尺寸为1420mm，这个尺寸参数能够保证车辆在狭窄的社区道路、景区步道内灵活通行，200mm的离地间隙也能够应对非铺装路面的小幅度起伏，避免底盘剐蹭。前部车架采用边梁式结构，前悬架布置在车架两侧，预留了车轮跳动的足够空间，轮胎采用深花纹设计，能够在砂石、泥泞等低附着路面提供足够的抓地力。车架前部预留了动力单元的安装空间，可根据使用需求配置小型燃油动力单元或者电动驱动单元，安装位的尺寸边界做了通用化设计，能够适配不同规格的动力总成，降低改装与适配的成本。

车身前部的引擎舱区域预留了检修开口，日常维护时可以直接打开前部舱盖对动力单元、线路、管路进行检修，不需要拆解过多的覆盖件。驾驶舱内部的方向盘布置在车身中轴线偏左的位置，符合常规的驾驶操作习惯，仪表台区域预留了仪表、控制开关的安装位，可根据配置需求加装车速显示、电量显示、灯光控制等组件。车身下部的脚踏区域做了内凹设计，驾乘人员上下车时可以踩踏该区域，提升上下车的便利性，同时脚踏区域的结构也能够对侧面的飞溅泥水起到一定的阻挡作用。

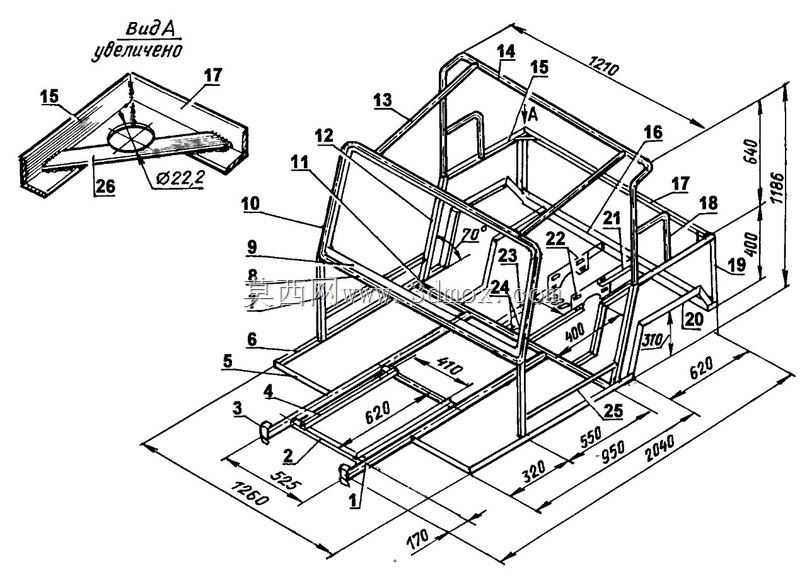

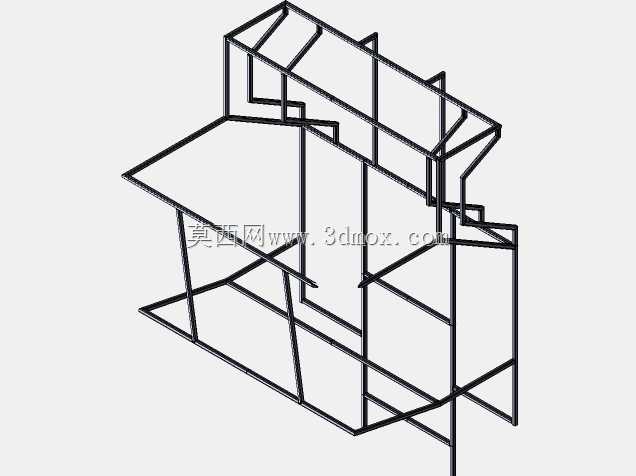

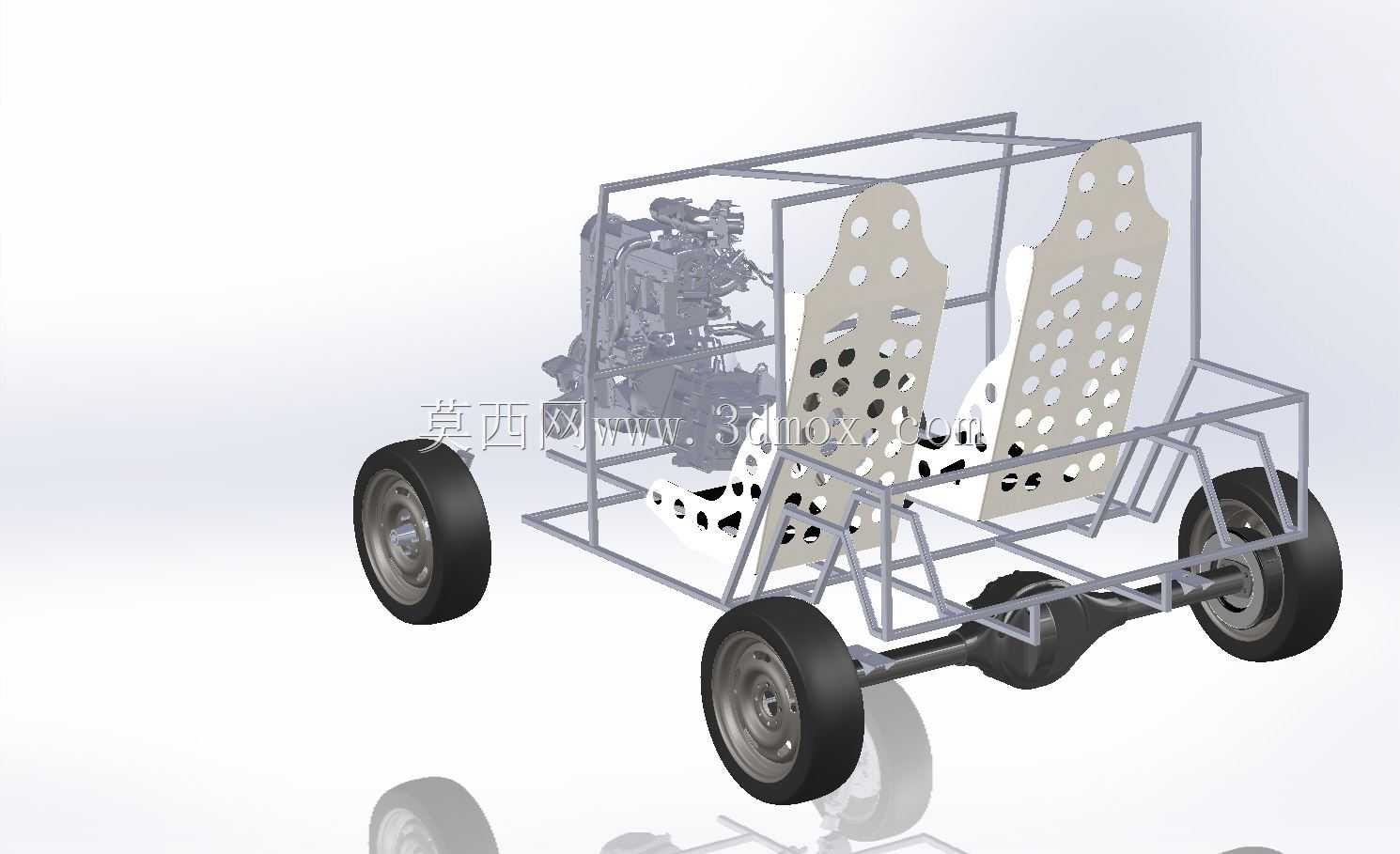

在结构强度设计上，前部车架采用矩形钢管焊接成型，关键连接位置做了加强筋处理，能够承受日常行驶过程中的颠簸冲击，前保险杠与车架采用螺栓连接，发生碰撞损坏后可以快速更换，降低维修成本。车身覆盖件采用分块式设计，每一块覆盖件都通过螺栓与车架连接，局部损坏后可以单独更换对应的覆盖件，不需要整体更换车身外壳。灯光系统的安装位在前脸格栅两侧做了预留，圆形大灯的安装座尺寸符合常规低速载具的灯组规格，不需要额外制作转接支架即可完成安装。前部的拖车钩结构集成在前保险杠下部，可用于短途牵引小型拖车或者故障自救，牵引位置的车架做了局部加强，能够承受额定范围内的牵引力。

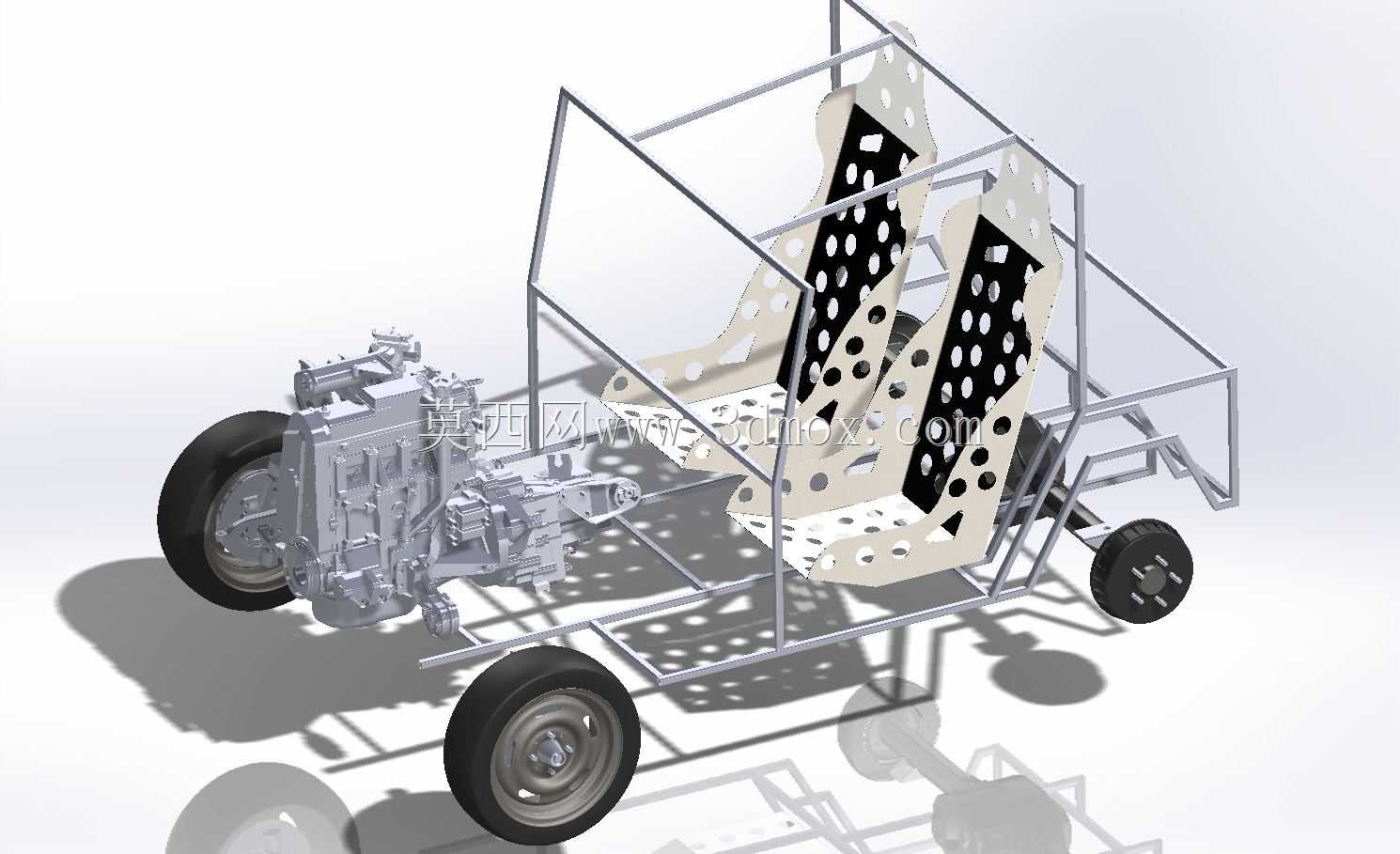

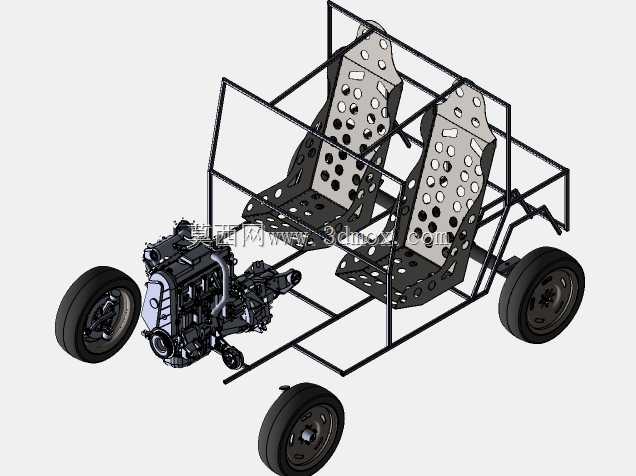

从建模逻辑来看，该结构的三维模型完全按照实际的装配关系搭建，所有零部件的安装边界都做了干涉检查，确保各个运动部件在工作过程中不会发生剐蹭，比如前轮转向时不会与翼子板、前保险杠发生干涉，雨刮摆动时不会超出挡风玻璃的边界，车门开启时不会与后视镜、前轮发生干涉。模型的尺寸标注完全对应实际加工的需求，车架的管材规格、安装孔位的孔径与孔距都做了明确的参数定义，结构工程师可以直接在该模型的基础上进行细节优化，比如调整悬架参数、更换动力单元、加装封闭座舱等，也可以直接导出工程图用于零部件的加工与整车的装配。
