复合纤维双T形构件静力学测试工装结构

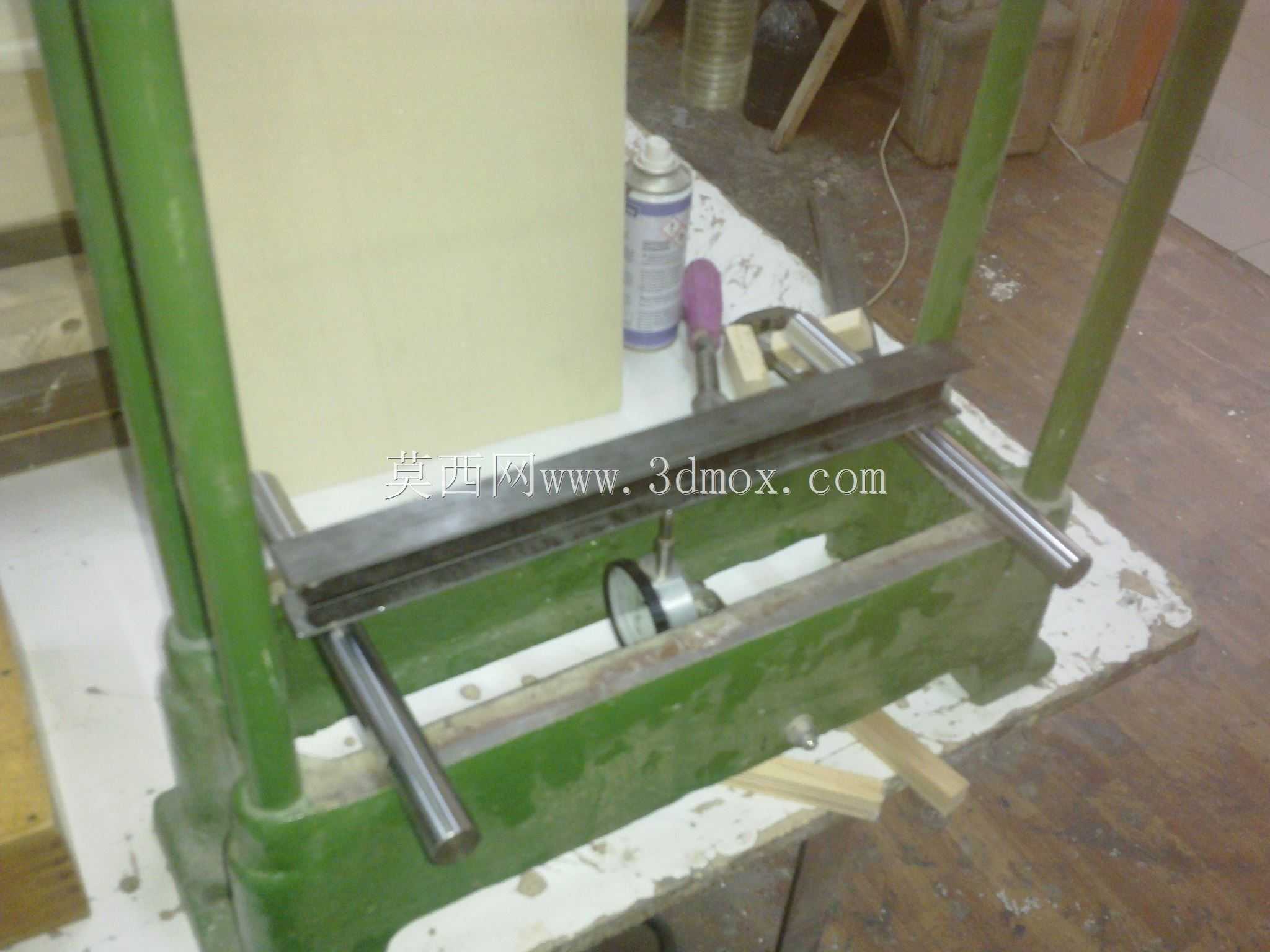

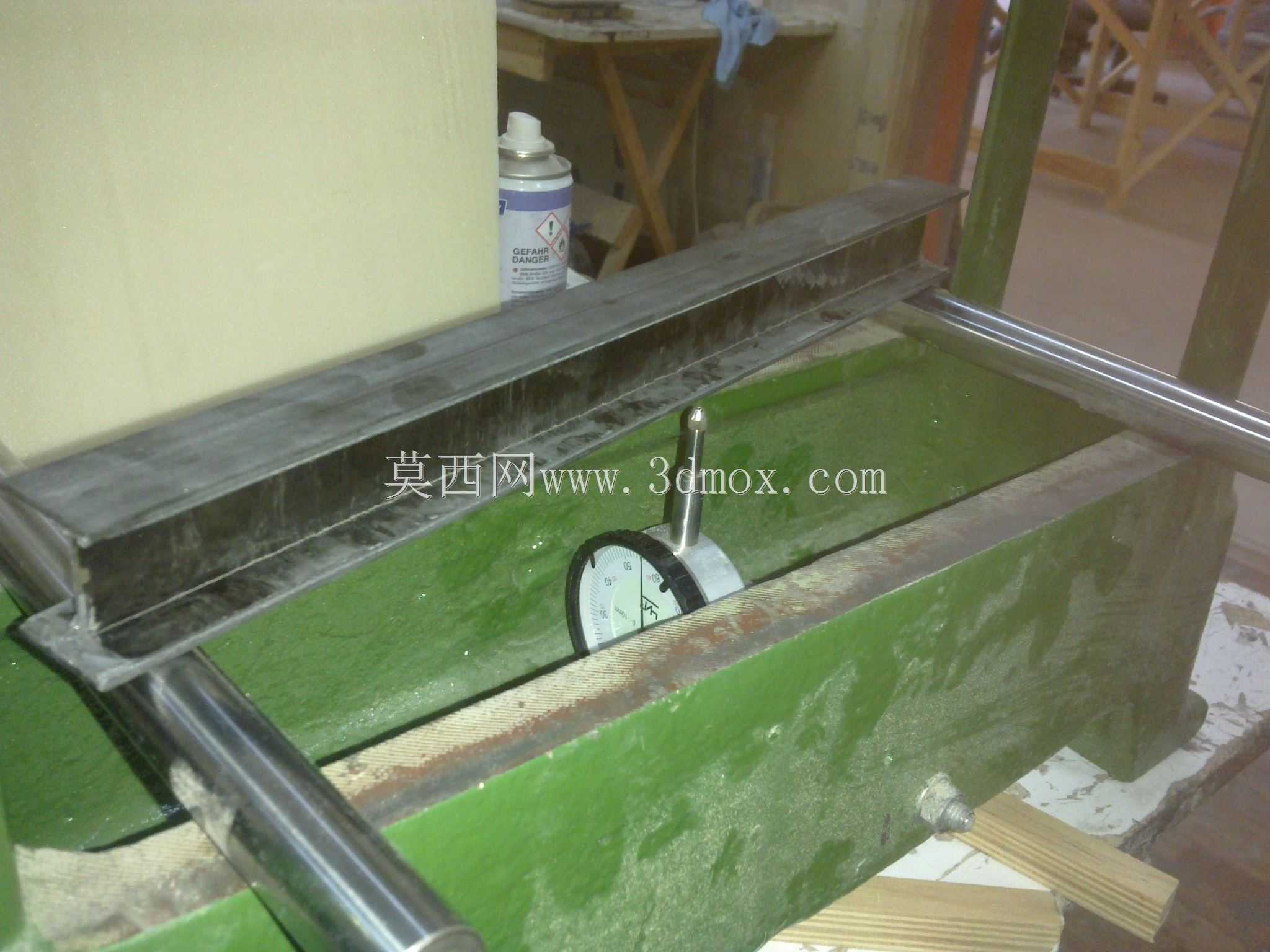

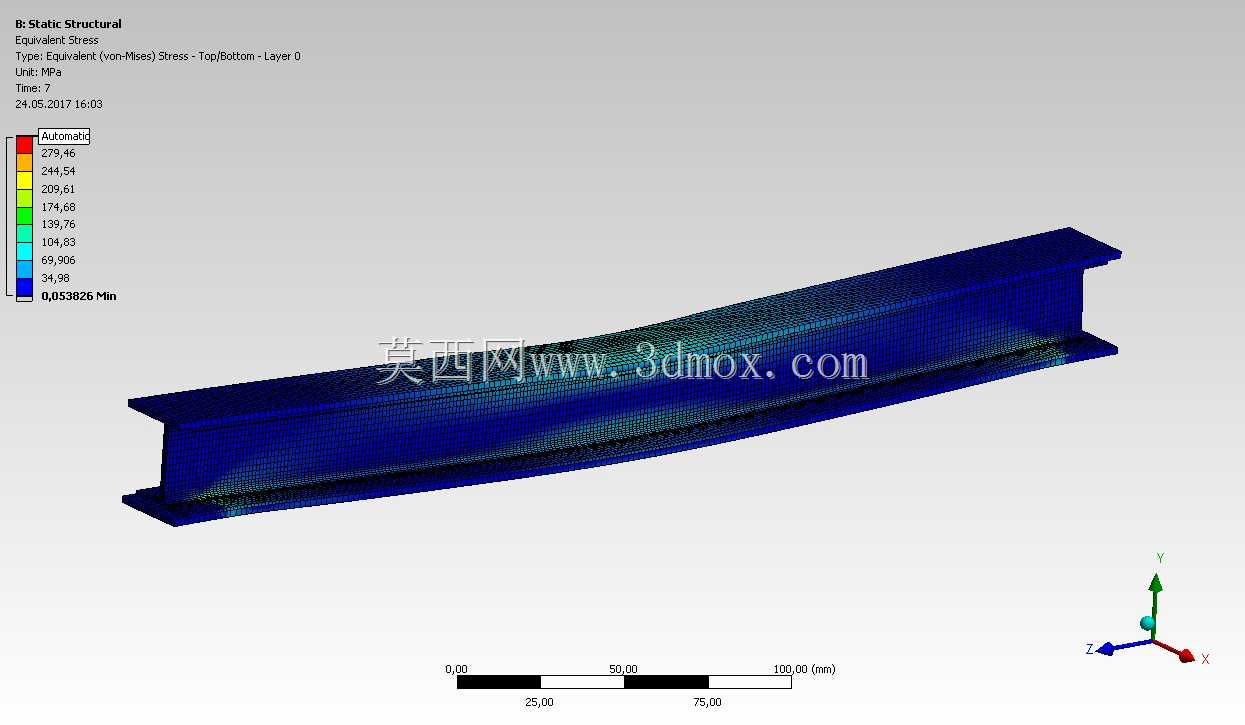

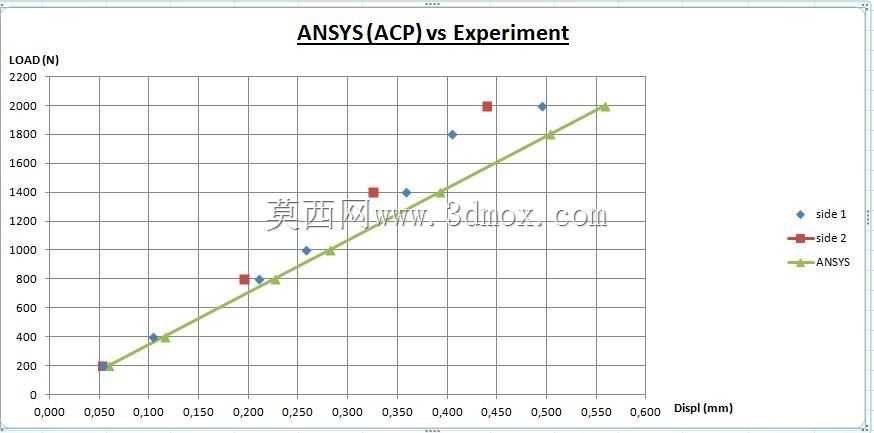

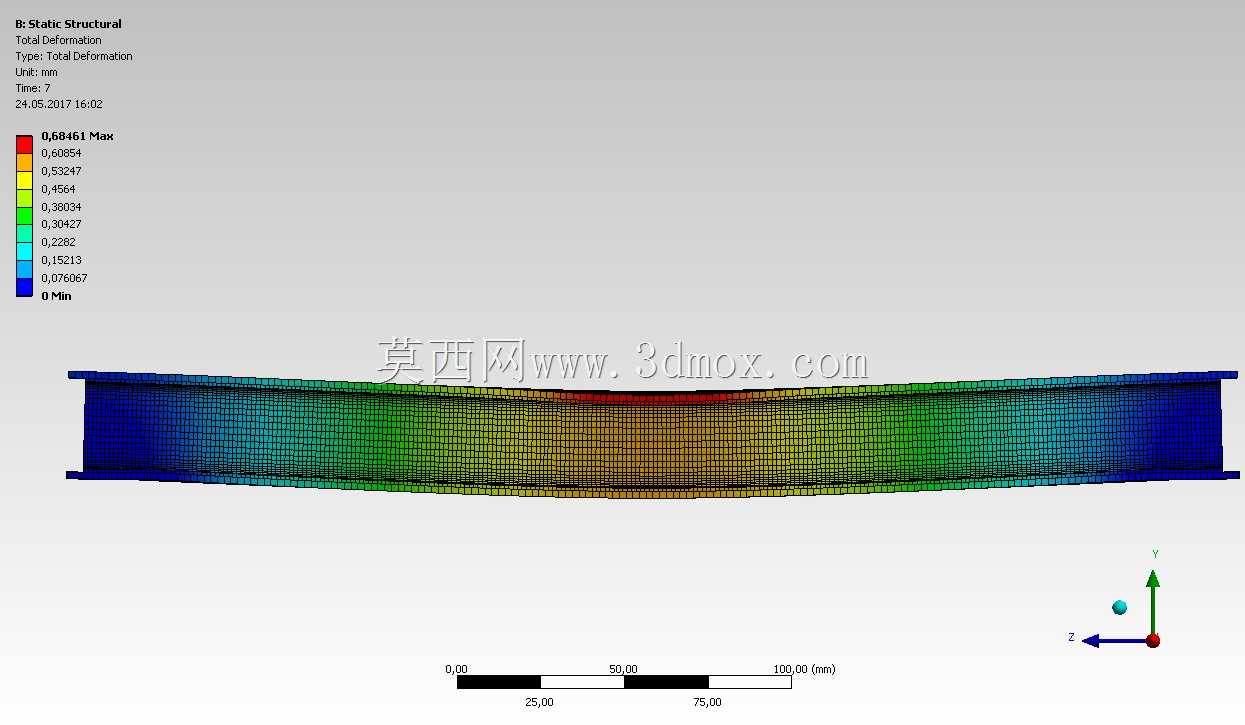

在复合材料结构力学性能验证环节，这类双T形截面构件的静态力学性能测试，是获取材料实际承载能力、验证有限元仿真结果准确性的核心环节，对应的测试工装结构直接决定了实验数据的可靠性，很多刚接触复合材料测试的工程师容易忽略工装的装夹同轴度、加载边界的约束一致性，最终导致仿真和实验数据偏差超过15%，反而要反复修正材料参数浪费大量项目周期。这套工装的核心作用是为复合纤维双T形构件提供稳定的简支约束边界，配合百分表类位移测量元件，采集构件在逐级加载下的挠度变形数据，和ANSYS Mechanical中搭建的有限元模型计算结果做对标，修正复合材料铺层方向的等效弹性参数、界面接触刚度设置，为后续同类型构件的结构轻量化设计提供可靠的材料本构数据支撑。从实际使用场景来看，这类测试工装常出现在高校材料力学实验室、复合材料构件生产企业的质检部门、航空航天零部件的研发测试车间，针对的是双T形截面的承力构件——这类构件因为截面惯性矩大、自重比传统矩形截面构件低30%以上，常被用在无人机机身承力框架、轻量化设备的支撑横梁、轨道交通内饰的承力骨架上，出厂前必须通过静态加载测试验证其在额定载荷下的变形量是否在设计允许范围内，避免服役过程中出现过大变形影响装配精度，甚至出现层间剥离导致结构失效。工装的设计思路完全围绕测试边界的一致性展开，两侧的立式导向支柱采用高刚性的圆钢导轨加工，表面淬火后硬度达到HRC55以上，磨削后的表面粗糙度控制在Ra0.8以内，保证加载横梁上下移动时没有卡滞、横向窜动量控制在0.02mm以内，避免加载点偏移带来的附加弯矩影响测试结果。底部的支撑基座采用整体铸铁件加工，经过自然时效处理消除内应力，避免长期使用后基座变形导致两个支撑点的高度差超差，基座上的两个支撑辊采用可调节间距的设计，能够根据不同长度的双T形构件调整跨距，适配不同长细比构件的三点弯曲测试需求，支撑辊的表面做了圆弧过渡处理，不会在加载过程中对复合材料构件的表面造成压痕损伤，避免应力集中导致构件在支撑点位置提前断裂。加载横梁采用矩形截面的合金钢加工，和两侧导轨之间配装了无油润滑衬套，移动阻力小且长期使用不会出现间隙，横梁下方的加载压头同样采用圆弧面设计，和构件接触的位置线度误差控制在0.01mm/m以内，保证加载力均匀作用在构件的中心位置。工装的安装边界有明确的尺寸要求，整体占地面积控制在1200mm*800mm以内，不需要做专门的地基固定，放置在水平度0.05mm/m的混凝土地面上就可以使用，两侧支柱的中心距为600mm，最大可支撑长度为1000mm的双T形构件开展测试，加载横梁的最大行程为200mm，配合不同厚度的垫块可以适配高度在20mm到180mm之间的各类T形、工字形截面构件测试。位移测量表的安装位置预留了通用的表架安装孔，可以直接夹持百分表、千分表或者位移传感器，测量点对准构件加载点正下方的位置，直接采集构件的最大挠度数据，不需要额外搭建表架，减少了外接支架的变形带来的测量误差。很多工程师在做同类测试的时候，容易忽略工装自身的变形量对测试结果的影响，这套工装在额定加载力10kN的工况下，自身的结构变形量小于0.005mm，相对于复合材料构件通常0.5mm到2mm的测试挠度来说，自身变形带来的误差可以忽略不计，不需要在数据处理阶段额外做工装变形补偿，大幅降低了实验数据的处理难度。在实际建模过程中，这套工装的各个配合面都按照实际装配公差做了间隙设置，导轨和衬套之间的配合间隙设置为0.01mm到0.02mm，支撑辊和基座安装槽之间的转动间隙设置为0.005mm，完全还原实际装配状态，在做虚拟仿真的时候可以直接把工装的三维模型导入到仿真环境中，和构件模型一起做接触设置，不需要额外简化工装结构，就能得到和实际测试高度吻合的仿真结果，减少了仿真模型前处理的工作量。另外工装的各个可拆卸部件都做了定位销设计，每次拆装重复定位精度控制在0.02mm以内，不需要每次测试都重新找正加载点和支撑点的位置，大幅提升了批量测试的效率，针对不同截面形状的构件，只需要更换对应型面的压头和支撑块，不需要更换整个工装主体，拓展性很强，能够覆盖大部分中小型截面梁类构件的静态三点弯曲测试需求。
