四缸发动机排气歧管结构三维设计

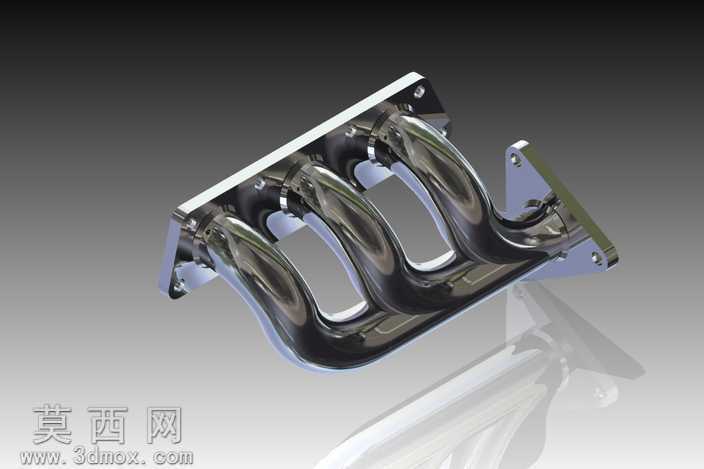

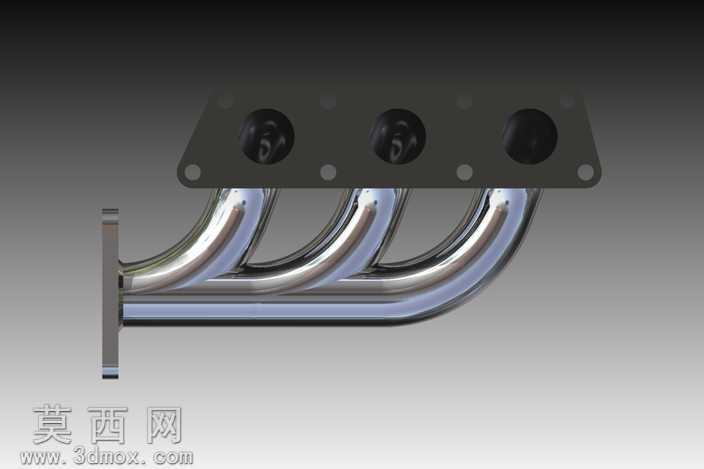

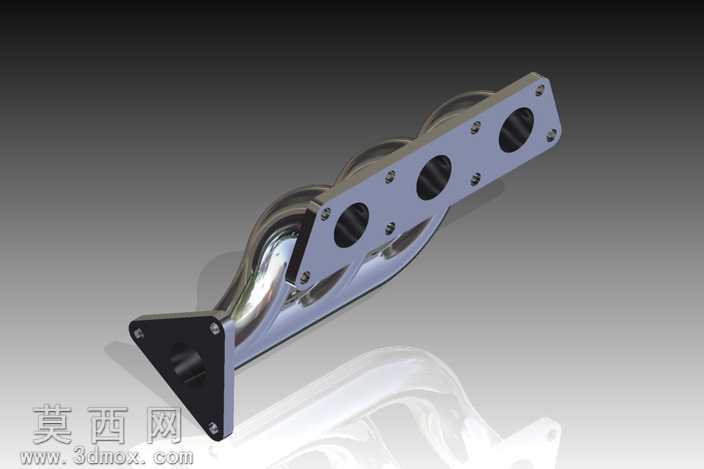

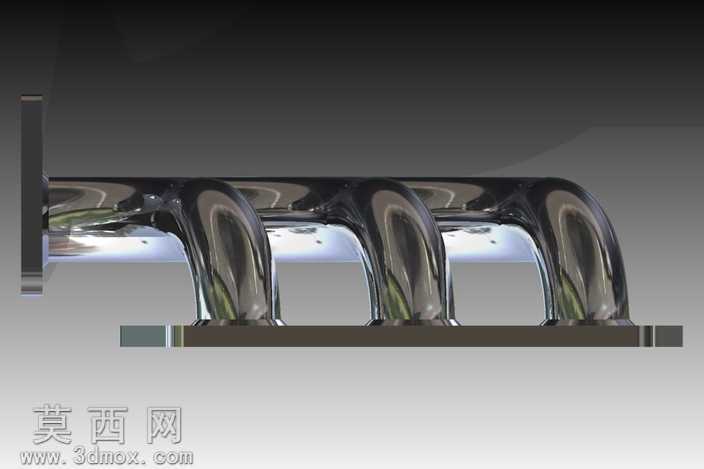

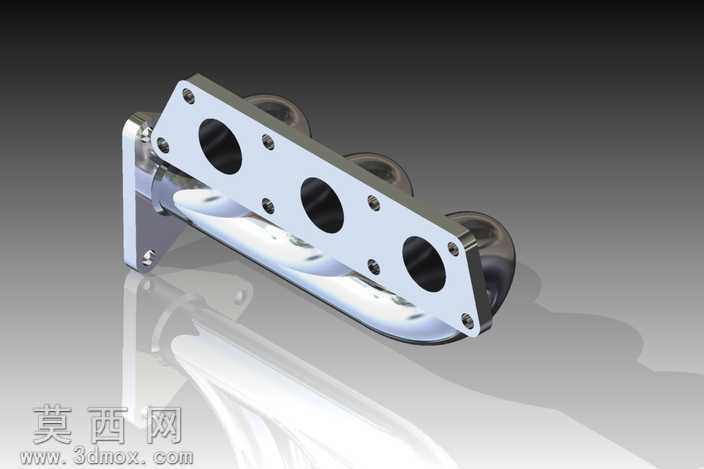

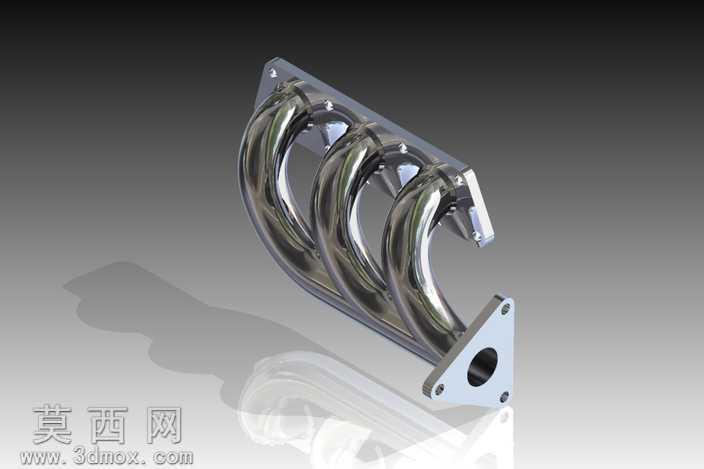

本作品为四缸发动机配套的排气歧管三维设计模型，建模过程严格遵循内燃机排气系统的工程设计逻辑，首先基于发动机缸盖排气口的排布参数确定四个进气支管的起始定位坐标，结合排气干涉避让要求规划每根弯管的曲率走向，确保各支管的排气背压差值控制在合理区间，避免各缸排气气流出现相互干扰的问题。建模阶段采用参数化草绘绘制两端法兰的安装孔位轮廓，精准匹配缸盖侧与排气侧的连接尺寸，法兰盘的厚度、安装孔的孔径与孔位公差均参照通用内燃机零部件设计标准设定，保证模型具备实际生产参考价值。管路部分采用扫掠特征生成基础管体，针对弯管处的壁厚均匀性做了专项优化，通过调整扫掠路径的曲率半径过渡参数，避免弯管位置出现壁厚突变导致的结构应力集中问题，同时在支管与法兰的连接位置添加了平滑过渡圆角，模拟真实铸造工艺的圆角结构，减少应力集中风险。材质渲染阶段采用铸钢金属材质，调整金属粗糙度参数还原排气歧管高温工作后的哑光金属质感，法兰面做了轻微的机加工面质感区分，管体表面添加细微的铸造纹理提升真实感，整体渲染效果清晰展现部件的结构细节。结构设计上充分考虑排气顺畅性，四根支管的长度经过等长优化设计，尽可能保证各缸排出的废气能够均匀汇入排气总管侧的连接法兰，减少排气脉冲带来的性能损耗，同时整体结构的安装避让空间经过反复校核，确保在发动机舱内的安装位置不会与周边零部件发生干涉。整个建模过程从工程实际需求出发，兼顾结构合理性与工艺可行性，模型特征树逻辑清晰，参数可编辑调整，可直接用于排气系统的性能仿真分析、结构教学演示以及相关零部件的设计参考。
