V10引擎连杆轴与连杆帽结构建模设计

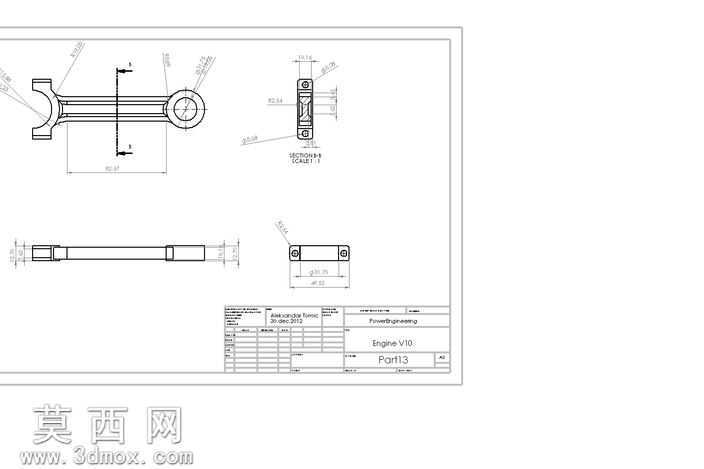

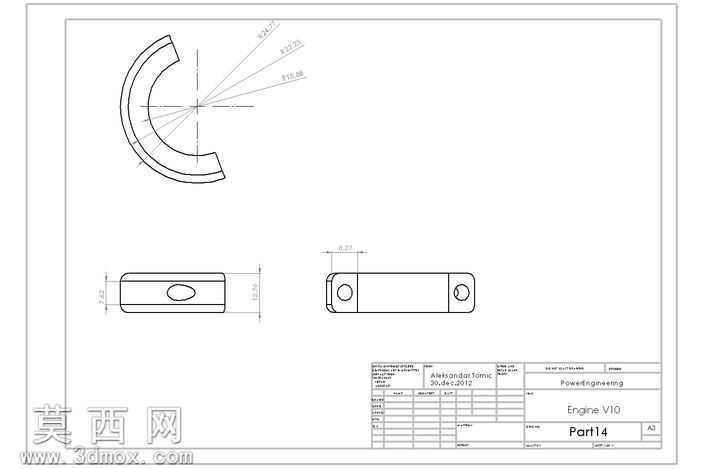

本作品为V10引擎配套的连杆轴与连接帽三维建模成果，建模阶段以发动机曲柄连杆机构的实际工况参数为基准，严格遵循内燃机零部件的设计公差规范开展结构搭建。建模过程中首先完成连杆主体的轮廓草绘，精准定位连杆大头、杆身、小头的中心距参数，对杆身采用变截面工字梁结构进行特征拉伸，既保证部件的结构强度，又合理控制部件自重，匹配V10引擎高转速工况下的轻量化需求。针对连杆轴与连接帽的拆分结构，建模时精准设计二者的结合面定位结构，预留标准紧固件的装配位置，保证拆分后的两个部件可实现精准对位装配，贴合实际发动机的装配维修逻辑。材质与渲染阶段，为模型赋予高抛光金属材质，模拟高性能发动机连杆常用的锻造合金钢经表面精加工后的质感，调整金属材质的反射参数与粗糙度数值，在暗调摄影棚式渲染环境下，通过多组柔光光源打光，凸显部件表面的金属光泽与棱边的精密加工质感，同时清晰呈现杆身表面的加强筋结构、大头端的轴瓦安装位、小头端的活塞销配合孔等细节结构。设计过程中充分考量部件的力学传递路径，对连杆大头与连接帽的衔接处做圆角过渡处理，避免应力集中问题，所有孔位、衔接面的尺寸均参照V10引擎的通用设计标准设定，保证模型结构的合理性与工程参考价值，可用于发动机结构教学、零部件装配演示、相关设计方案的效果展示等场景。
