卡车引擎缸盖三维结构设计作品

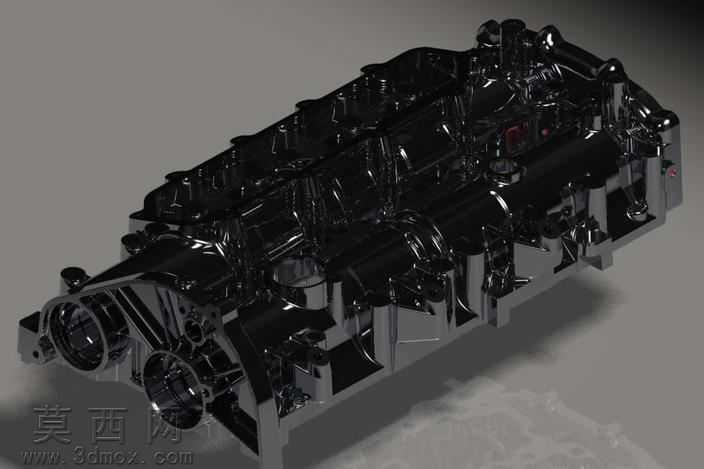

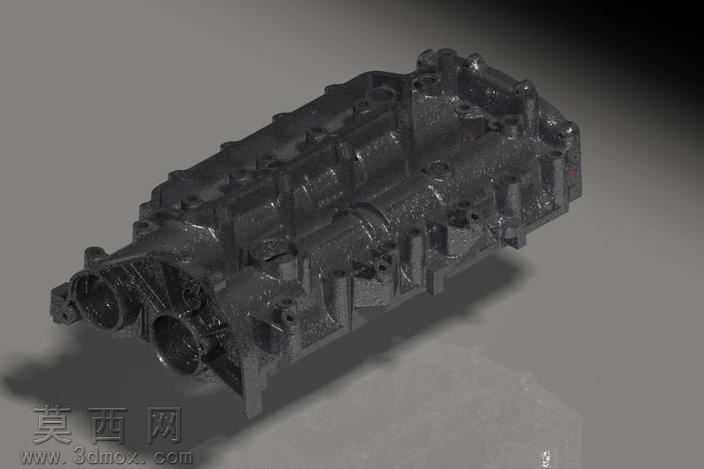

本作品为卡车应用场景下的引擎缸盖三维建模成果，建模过程依托三维设计软件完成全参数化结构搭建，完整还原了引擎缸盖的复杂内外腔体结构。建模阶段首先梳理引擎缸盖的功能逻辑，明确其作为引擎核心部件，需要承载气门组件、冷却水道、润滑油道、安装定位孔系等多重结构的设计需求，先通过草图绘制勾勒缸盖的整体轮廓基准，再通过拉伸、切除、布尔运算等基础建模命令构建主体基体，随后针对缸盖表面的螺栓安装孔、气门座圈安装位、进排气道接口、喷油器安装孔等细节特征进行精细化建模，每一处孔位的位置度、孔径参数都参考真实卡车引擎缸盖的通用设计标准进行匹配，保证结构尺寸的合理性。材质设置阶段，针对缸盖的铸铁材质属性，在渲染模块中调整材质的金属度、粗糙度、反射率参数，还原铸铁件表面经过铸造工艺后形成的细微颗粒质感与哑光金属色泽，同时对缸盖表面的加强筋结构、铸造圆角、工艺凸台等细节进行材质光影的适配调整，让渲染效果更贴近真实铸件的视觉表现。结构设计上，重点还原了缸盖内部的冷却水流道走向，通过剖面可视化的方式呈现流道的迂回布局，保证冷却介质可以均匀覆盖缸盖的高温区域，同时对润滑油道的连通路径进行了准确建模，确保油路可以为配气机构提供稳定的润滑供给；进排气道的曲面造型经过平滑处理，保证气道内壁的流线型结构可以降低进排气阻力，提升引擎的充气效率。渲染阶段采用三点布光方案，主光源模拟工业展示环境的顶光效果，突出缸盖顶部的结构轮廓与加强筋的立体感，辅助光源从侧方补光，弱化结构阴影处的死黑区域，勾勒缸盖侧面的安装接口与孔系细节，背光源从后方打光，勾勒缸盖的整体外轮廓，让模型与背景形成清晰的层次区分，最终呈现的渲染图可以清晰展示缸盖的整体造型、外部安装特征与表面工艺细节，完整呈现卡车引擎缸盖的结构设计特点，可用于引擎结构教学、动力总成部件展示、卡车零部件设计参考等场景。
