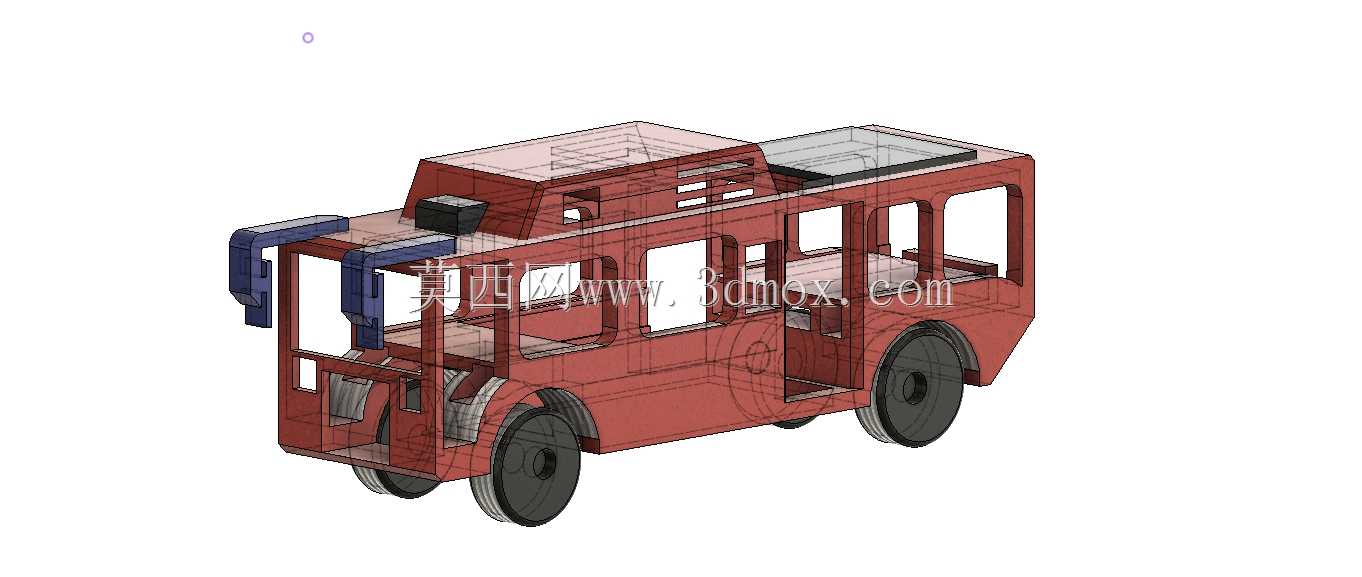

小型客车金属框架结构三维设计

在小型客运车辆的结构开发流程中，车身金属框架是决定整车承载性能、碰撞安全表现以及后续内外饰安装基准的核心部件，本次呈现的框架结构设计，面向短轴距小型通勤客车的应用场景，可覆盖社区接驳、景区观光、厂区内部通勤等多类低速客运场景的结构需求。从实际用途来看，该框架作为整车的核心承载基体，需要承接动力总成、行走机构、座椅内饰、外覆盖件的全部安装载荷，同时在车辆发生正面、侧面碰撞时，通过框架型材的预设变形吸能区消解冲击能量，为乘员舱预留足够的生存空间，日常行驶过程中，还要承受路面颠簸带来的交变载荷，避免长期使用出现结构疲劳开裂的问题。

设计过程中优先采用了矩形截面型钢作为框架的主受力型材，这类型材的截面惯性矩在同等重量下优于传统开口型钢，能够在控制框架整体重量的前提下，保证足够的抗弯、抗扭刚度。框架的整体布局遵循了客车车身的经典受力路径：前部设置双层防撞梁结构，左右两侧的A柱采用加厚型材并设计了倾斜传力路径，正面碰撞产生的冲击力可以通过A柱、前纵梁分散到车顶横梁与底部车架，避免冲击力直接侵入乘员舱；中部乘员舱区域的立柱采用等间距排布，每根立柱都与底部车架的纵梁、车顶的横向加强梁直接焊接，形成多个封闭的环形受力结构，侧面碰撞时可以将外力快速分散到整个框架，减少局部变形量；尾部框架预留了动力总成的安装点位，同时设置了后部防撞结构，匹配低速追尾场景下的防护需求。

从安装边界来看，框架的轮拱区域完全匹配所选车轮的跳动行程，预留了足够的减震器安装空间与转向机构运动间隙，不会出现车轮转向、跳动过程中与框架发生干涉的问题；车门开口的尺寸按照小型客车的乘员上下车需求设定，开口边缘设置了加强翻边，既可以提升开口区域的结构刚度，避免长期使用出现车门变形漏风的问题，也为车门铰链、门锁机构提供了足够的安装支撑面；车窗安装位预留了标准的玻璃粘接止口，公差控制满足玻璃安装的平面度要求，后期装配玻璃时不需要额外做结构修正。框架内部的座椅安装点位按照标准小型客车的座椅排布预设，每个安装点都设计了加强垫板，能够承受座椅安装的紧固力以及乘员乘坐时的动态载荷，不需要后期在框架上额外焊接安装支架。

设计阶段充分考虑了生产制造的工艺性，所有型材的连接节点都采用了相贯线切割配合满焊的工艺，避免出现复杂的多型材交汇难以焊接的问题，每个焊接节点都预留了足够的焊接操作空间，生产时不需要特殊的工装夹具就可以完成定位焊接，能够有效降低生产制造成本。框架的表面处理预留了电泳、喷漆的工艺间隙，型材之间的缝隙不会出现积液无法排出的问题，能够提升框架整体的防锈能力，延长整车的使用寿命。对于需要后期安装内外饰件的区域，框架上都预设了标准的螺母安装孔，孔位公差控制满足装配要求，总装环节不需要在框架上现场钻孔，能够提升总装的生产效率。

从结构性能的匹配角度，该框架的刚度参数经过反复校核，整车扭转刚度满足小型客运车辆的行驶需求，在非铺装路面行驶时，框架的变形量控制在合理范围内，不会出现车门、车窗因为框架变形无法正常开启关闭的问题；弯曲刚度匹配了额定载客量下的载荷要求，满载状态下框架底部的挠度在允许范围内，长期满载使用不会出现永久性的塑性变形。框架的重量控制也兼顾了轻量化需求，在非主要受力区域采用了稍薄的型材，在受力集中的节点、防撞区域采用加厚型材，实现了性能与重量的平衡，有助于降低车辆的能耗表现。
