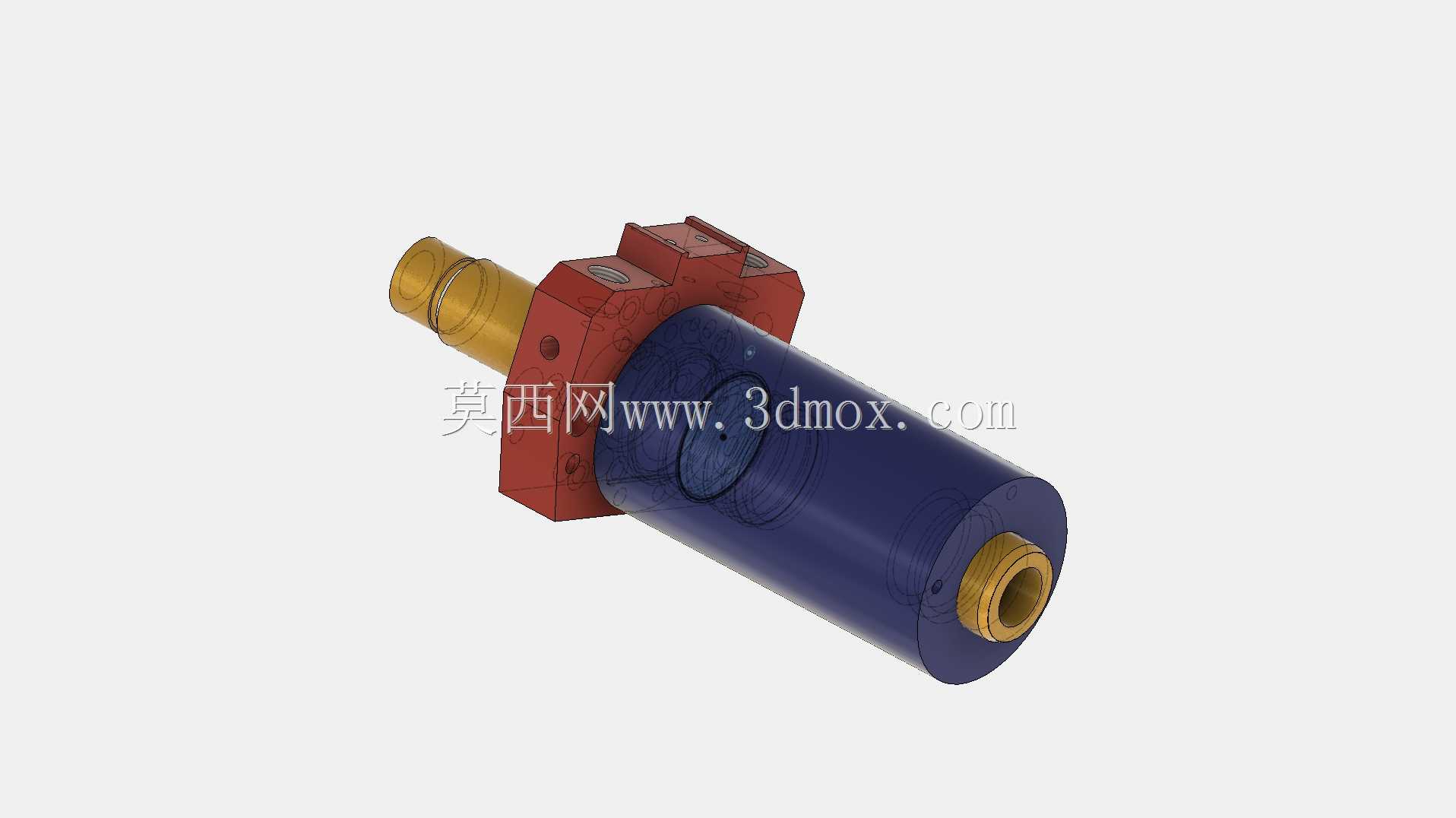

这类带方形安装法兰的立式主轴,多应用在中小型立式加工设备、专用钻孔工位、小型回转工作台的核心传动位置,承担回转动力传递、装夹端定位支撑的核心作用,区别于卧式主轴的侧向受力工况,立式安装的主轴需要兼顾轴向承载与径向跳动控制,尤其是在垂直进给的加工场景下,主轴自身的同轴度、安装法兰的平面度直接决定末端执行件的运行精度。从结构设计逻辑来看,上部的细轴段是动力输入端,可通过联轴器与伺服电机、传动带轮的输出端连接,轴段上预留的环槽是用来安装轴用挡圈,实现输入端轴承的轴向定位,避免高速回转时轴承出现窜动;中间的方形法兰是整个主轴的安装基准,法兰上均匀分布的多个通孔是安装固定位,安装时需要将法兰底面与设备安装板的加工面完全贴合,通过内六角螺栓穿入通孔完成锁紧,法兰上额外设置的几个沉孔是定位销孔,装配时先打入圆柱销完成法兰与安装板的位置定位,再锁紧固定螺栓,能有效避免长期运行后螺栓受剪切力出现松动,也能保证主轴回转中心与设备安装基准的垂直度。下部的粗轴段是主轴的主体承载段,内部为中空结构,一方面可以减轻主轴自身重量,降低回转时的惯量,提升启停响应速度,另一方面中空通道可以走冷却管路、气路或者穿装夹具的拉紧杆,适配不同的装夹需求,比如安装小型钻夹头、砂轮杆或者专用工装夹具时,中空结构可以内置拉紧机构,保证夹具装夹的刚性。设计这类主轴时,首先要确定安装法兰的边界尺寸,方形法兰的边长要匹配设备安装板的预留空间,法兰厚度需要根据螺栓规格确定,保证螺栓锁紧时法兰不会出现形变,通常M6规格的安装螺栓对应的法兰厚度不低于8mm,M8规格对应的厚度不低于10mm;其次要控制各轴段的同轴度,输入端轴径、主体轴径、法兰安装面的同轴度公差需要控制在0.02mm以内,法兰安装面相对于主轴回转轴线的端面跳动公差不超过0.01mm,避免安装后主轴出现偏摆。在实际应用场景中,这类主轴如果用在小型立式钻削工位,需要在主体轴段内部配置角接触球轴承,成对安装以承受钻削时的轴向进给力,轴承的预紧力需要根据加工负载调整,预紧力过大会导致主轴温升过快,预紧力过小则会出现加工振纹;如果用在回转工作台的驱动位置,主轴的输出端需要连接回转台面,这时候法兰上的定位销孔需要做铰孔处理,保证定位精度,同时轴端要设计平键槽,通过平键传递扭矩,避免台面回转时出现打滑。从安装边界来看,这类主轴的轴向安装尺寸需要从法兰安装面开始计算,上部输入端伸出法兰的长度要预留联轴器的安装空间,避免电机安装时与法兰面产生干涉,下部输出端伸出法兰的长度要根据末端执行件的安装需求确定,同时要预留密封件的安装位置,在法兰下方的轴段上设置密封圈槽,安装骨架密封圈防止加工过程中的切削液、粉尘进入主轴内部的轴承腔,延长轴承使用寿命。设计过程中还要考虑主轴的动平衡性能,由于是高速回转部件,法兰上的安装孔、轴段上的槽位都要做对称设计,必要时在轴端预留动平衡去重位置,避免高速回转时产生振动影响加工精度。另外,主轴的材质通常选用40Cr调质处理,表面轴颈位置做高频淬火,硬度达到HRC45-50,保证轴颈的耐磨性,长期运行不会出现轴颈磨损导致的精度下降;法兰面不需要做淬火处理,保证安装面的平面度加工便利性,安装前需要将法兰面的毛刺、加工刀痕去除,避免贴合时出现间隙影响安装精度。在选型适配时,需要根据实际负载计算主轴的轴径,径向负载大的场景要适当加大主体轴段的直径,提升主轴的刚性,轴向负载大的场景要搭配推力轴承或者成对安装的角接触轴承,不能只用深沟球轴承承载,否则会大幅缩短主轴的使用寿命。
