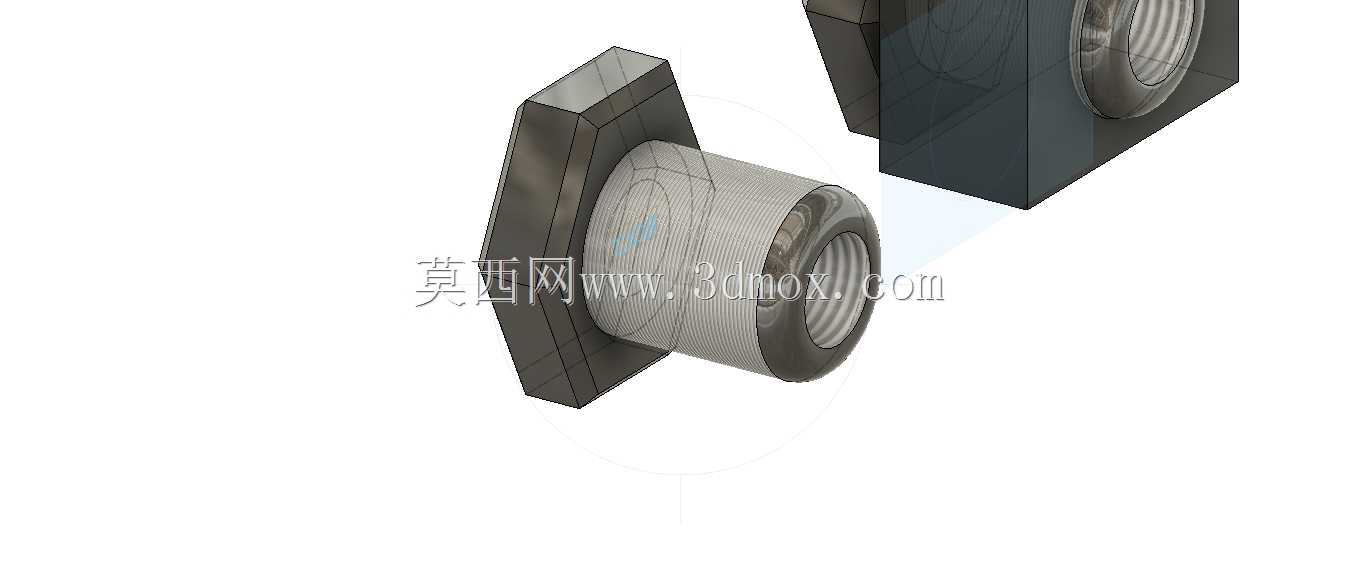

带方形安装法兰座的支撑螺纹连接组件

在各类非标自动化设备、液压阀组集成安装、小型动力单元周边辅件固定场景中，这类带一体式安装法兰的螺纹支撑件是非常常见的连接结构，很多刚入行的结构工程师在做安装布局时，容易忽略这类零件的安装边界与受力特性，导致后期装配出现干涉或者连接强度不足的问题。从结构本身来看，该零件将外螺纹连接段与方形法兰安装座做了一体化设计，螺纹段内壁加工有连贯的内螺纹，可直接与对应规格的外螺纹杆件、管路接头或者调节螺杆实现旋合连接，不需要额外配置连接螺母，减少了装配环节的零件数量，也降低了多零件配合带来的累积公差。方形法兰座的四个边角做了小尺寸倒角处理，一方面是去除机加工后的锐边毛刺，避免装配操作人员被划伤，另一方面也能在安装时减少法兰边角与相邻安装面的剐蹭，适配安装板上预留的沉台定位空间。设计这类零件时，首先要明确螺纹段的旋合长度，常规工况下内螺纹的有效旋合长度需要达到螺纹公称直径的1.2倍以上，才能保证螺纹连接的抗剪切强度，避免受侧向力时出现螺纹滑牙失效；法兰座的厚度需要根据实际承载的轴向拉力与倾覆力矩核算，若用于支撑小型传感器、管路接头这类轻载场景，法兰厚度取螺纹公称直径的0.8倍即可满足强度要求，若用于承受振动载荷的动力部件连接，法兰厚度需要提升至公称直径的1.2倍以上，同时要在法兰与螺纹段的衔接位置加工R过渡圆角，减少应力集中，避免长期受交变载荷时衔接位置出现疲劳断裂。从安装边界来看，方形法兰的对边尺寸决定了安装时的预留空间，设计安装板的开孔时，中心过孔直径要比螺纹段外径大0.2-0.5mm，方便装配时的对位调整，法兰对应的安装孔位需要根据所选固定螺钉的规格预留间隙，通常采用M4或者M5的内六角圆柱头螺钉进行固定，安装孔中心到法兰边缘的距离要保证螺钉拧紧时套筒有足够的操作空间，不会与法兰边缘发生干涉。很多工程师在建模时容易忽略螺纹收尾段的结构，实际加工时不管是车削加工还是攻丝加工，螺纹末端都会存在2-3个螺距的不完整牙型，这部分是无法实现有效旋合的，所以在做配套零件的长度匹配时，要把这段无效长度计算在内，避免出现螺纹旋合到位后两个零件的贴合面仍存在间隙的问题。另外，这类带法兰的螺纹支撑件在实际使用中，经常会被用作设备的可调支撑脚，或者是管路系统的中间连接座，当用作可调支撑时，需要在螺纹段配套锁紧螺母，调整好支撑高度后通过锁紧螺母与法兰端面锁紧，防止设备运行过程中受振动影响出现螺纹回转，导致支撑高度变化；当用作管路连接座时，需要在法兰与安装板的贴合面增加密封垫片，避免管路内的流体从安装间隙处出现渗漏。从建模逻辑上来说，先绘制方形法兰的基体轮廓，完成倒角与安装孔的切除，再衔接螺纹段的圆柱基体，之后通过螺旋线扫描切除的方式生成内螺纹特征，最后处理衔接位置的过渡圆角，整个建模过程要注意特征的先后顺序，避免出现特征生成失败的问题，尤其是螺纹特征的收尾部分，要做自然的收尾处理，不要出现螺纹牙型突然截断的结构，和实际加工的成型特征保持一致，方便后续做装配干涉检查与工程图导出时，能准确反映零件的真实结构。在做装配验证时，要重点检查法兰安装面与安装板的贴合度，螺纹段与相邻零件的同轴度，以及固定螺钉安装时的操作空间，避免出现装配时螺钉无法拧紧、螺纹旋合卡滞的问题，这类零件虽然结构不算复杂，但作为设备里的基础连接部件，其尺寸精度与结构合理性会直接影响整个设备的装配效率与后期运行稳定性，很多设备出现的连接松动、密封渗漏问题，往往都是这类基础零件的设计细节没有处理到位导致的。
