射流放大器流体控制元件结构设计

在气动控制回路的实际搭建场景中，这类射流控制元件常被用于小信号驱动大流量输出的工况，比如轻工设备的气动执行机构驱动、小型自动化生产线的气路信号放大环节，不需要额外配置电气转换模块，仅靠流体本身的能量传递就能实现控制逻辑，在防爆要求高、不适合布置电气元件的作业场景里，这类纯流体控制元件的稳定性优势十分突出。从实际功能来看，该元件依靠外围输入的小流量控制流体，通过内部流道的附壁效应、涡流耦合作用，带动中心主通路的大流量流体输出，控制侧的输入流量仅为主通路流量的几十分之一，就能实现主通路的通断、流量调节动作，响应速度比常规气动电磁阀更快，且不存在电气触点磨损、线圈烧毁的故障点，长期运行的维护成本更低。

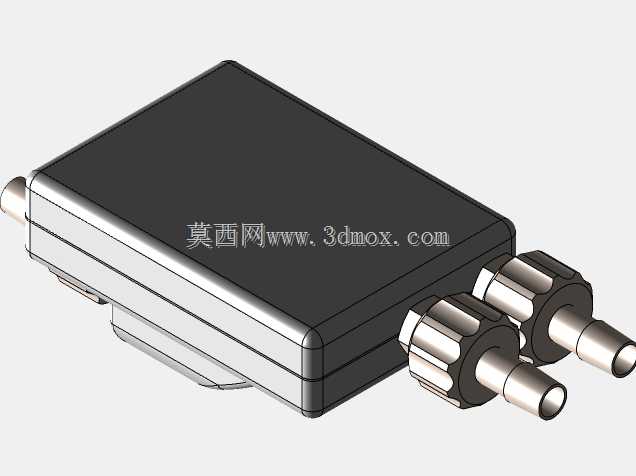

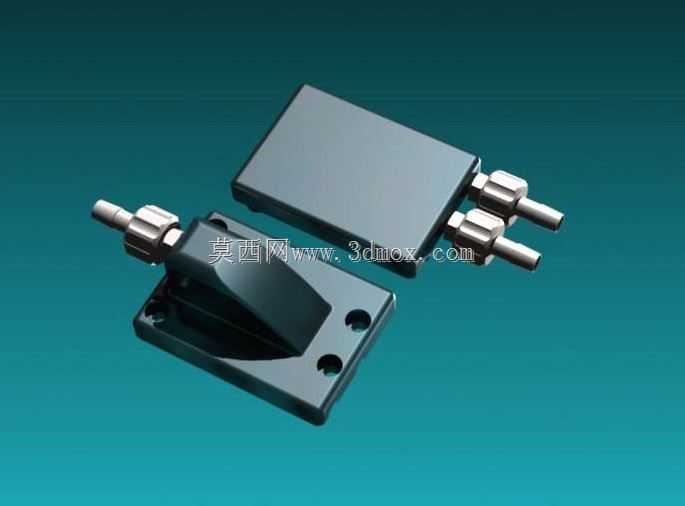

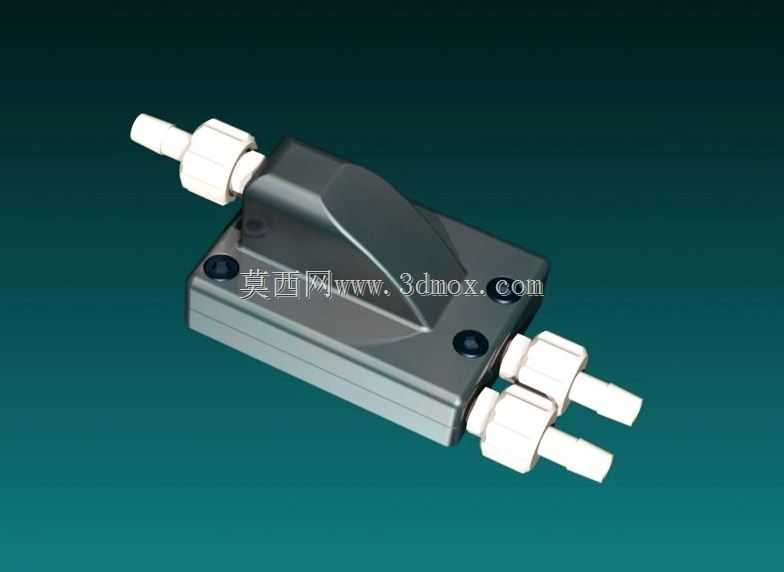

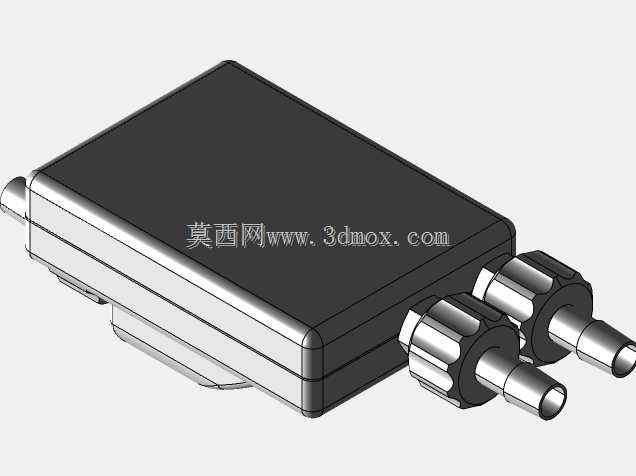

从结构设计思路来看，主体基座采用方正的块式结构，是为了适配常规气动元件的安装习惯，基座上预留的三个沉头安装孔，孔位间距符合通用气动元件的安装孔距规范，安装时可以直接固定在设备的气路安装板上，不需要额外加工转接支架，降低现场安装的适配成本。三个快插式流体接头的布局做了防呆设计，两个平行布置的接头分别对应控制流体输入、主流体输出，侧方单独布置的接头对应主流体输入，现场接气时不会出现管路接反的问题，接头采用标准快插结构，适配常规的气动软管，不需要额外配置专用接头就能完成管路连接。上部的流线型上盖结构，一方面是为了覆盖内部的涡流腔、信号流道，避免外部杂质进入流道造成堵塞，另一方面流线型的外形可以减少元件整体的应力集中，在设备运行产生振动的工况下，上盖与基座的连接部位不会因为应力集中出现开裂问题，上盖与基座的连接采用嵌入式定位加粘接密封的方式，相比常规的密封圈密封，这种结构的密封面更长，在低压气动工况下的泄漏量更低，长期运行不会出现密封件老化失效的问题。

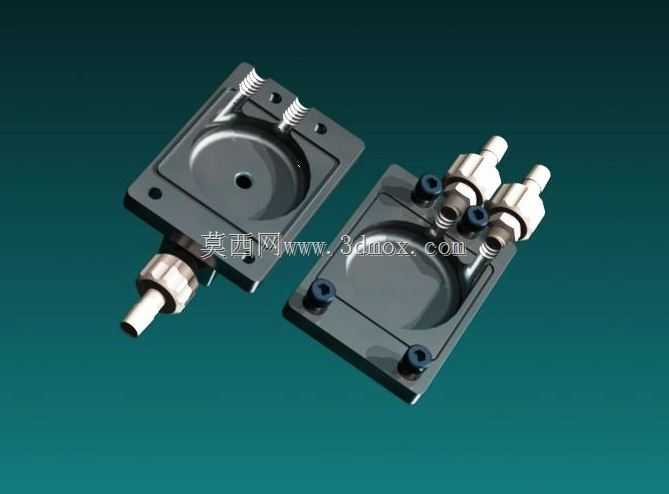

从安装边界尺寸来看，主体基座的长宽尺寸控制在小型气动元件的常规范围内，整体高度不超过同规格电磁阀的安装高度，在布置密集的气动阀岛、气路集成板上安装时，不会和相邻的其他气动元件产生空间干涉，接头伸出基座的长度做了优化，接完气动软管之后，软管的弯曲半径不会被基座干涉，现场布管时可以根据走线需求调整软管走向，不需要额外预留过大的操作空间。内部流道的设计做了圆弧过渡处理，控制流体进入涡流腔的入口角度经过反复校核，保证小流量的控制流体进入腔体后，能快速形成稳定的涡流，带动主通路的流体形成稳定输出，不会出现流道内的紊流问题，避免输出流量波动导致下游执行机构动作不稳。主通路的流道通径匹配常规小流量气动回路的需求，能满足多数小型气缸、气动吸盘的流量供给要求，不需要额外在回路中增加流量放大元件。在实际选型应用中，这类元件可以替代部分小型气动电磁阀，用在有防爆要求的化工生产设备、粉尘浓度较高的粮食加工设备气路中，也可以用在对响应速度要求较高的轻工分拣设备气路中，依靠纯流体的控制逻辑，避免电气元件带来的安全隐患，同时提升气路的响应速度。结构建模过程中，对快插接头的卡接结构、内部流道的曲面过渡、安装孔的沉头深度都做了细节还原，能直接用于气路系统的装配干涉检查、元件选型的空间校核，也可以作为同类流体控制元件结构优化的参考基础，帮助设计人员快速理解射流放大的结构实现逻辑，缩短同类产品的开发周期。
