耦合PMG132发电机的伦茨垂直轴风轮结构

在分布式离网供电、海岛微电网、山区独立供电站点、城市楼宇分布式补能等场景中，垂直轴风力发电机组凭借无需对风、低风速启动性能好、运行噪音低、运维难度小的特点，始终占据着不可替代的应用位置，这款与PMG132永磁发电机耦合的伦茨翼型垂直轴风轮结构，正是针对这类中小功率分布式风能利用场景开发的核心做功部件。不同于常规水平轴风轮需要配套偏航机构实时追踪风向的设计逻辑，该风轮采用对称式多翼片环形排布结构，任意水平方向来风都可推动翼片产生切向力矩，直接省却了偏航系统的硬件成本与故障点，尤其适合风向多变的城市近地面、山谷垭口等气流紊乱的安装区域。

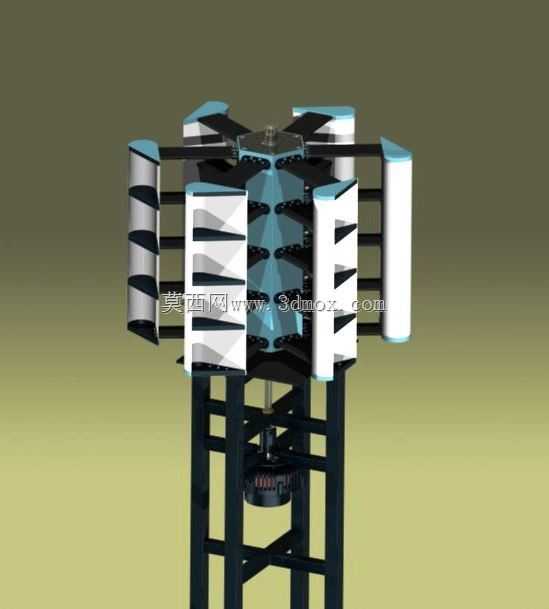

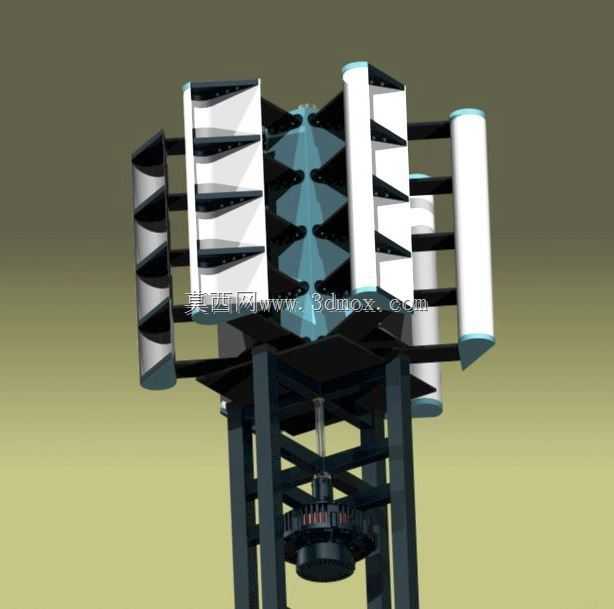

从功能特性来看，这款风轮严格遵循伦茨翼型的截面设计参数，翼片的曲面弧度、前后缘倒角、弦长比例均经过气动性能校核，在低风速段即可获得足够的升阻比，启动风速阈值低于同尺寸常规阻力型垂直轴风轮，同时在高风速段不会出现升力骤降的失速问题，运行转速区间更宽，能更高效地将不同风速下的风能转化为旋转机械能，再通过下部的传动连接结构直接传递给耦合安装的PMG132永磁发电机，减少了中间传动环节的机械损耗，整体风能利用效率比同规格传统垂直轴风轮有明显提升。风轮的支撑结构采用桁架式塔架连接设计，上部翼片固定框架采用辐射式支撑肋结构，每一片翼片都通过上下两端的固定座与中心旋转主轴的连接法兰刚性连接，保证翼片在高速旋转时不会出现颤振、形变，同时框架结构预留了足够的通风间隙，避免强风下结构承受过大的风阻载荷。

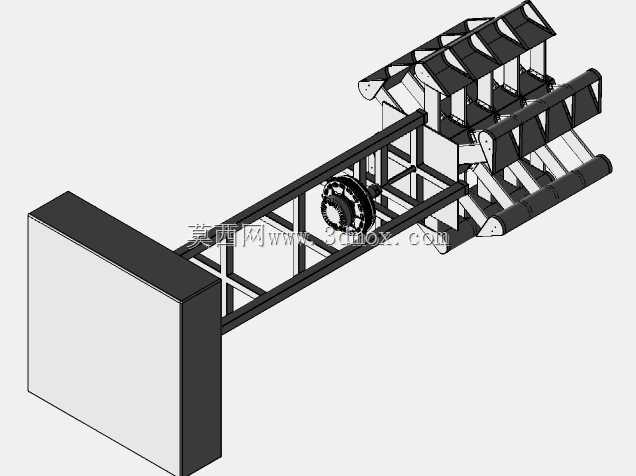

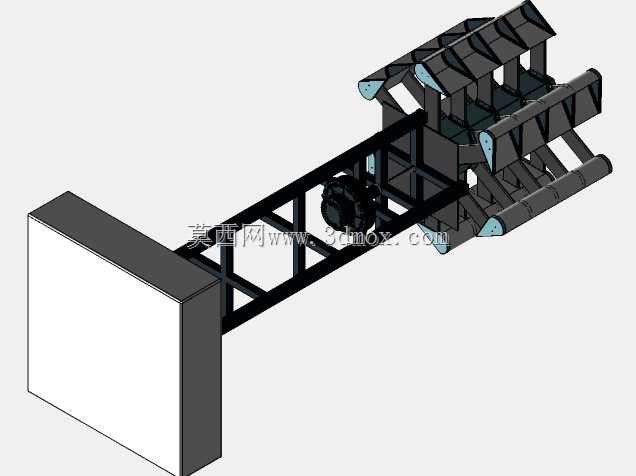

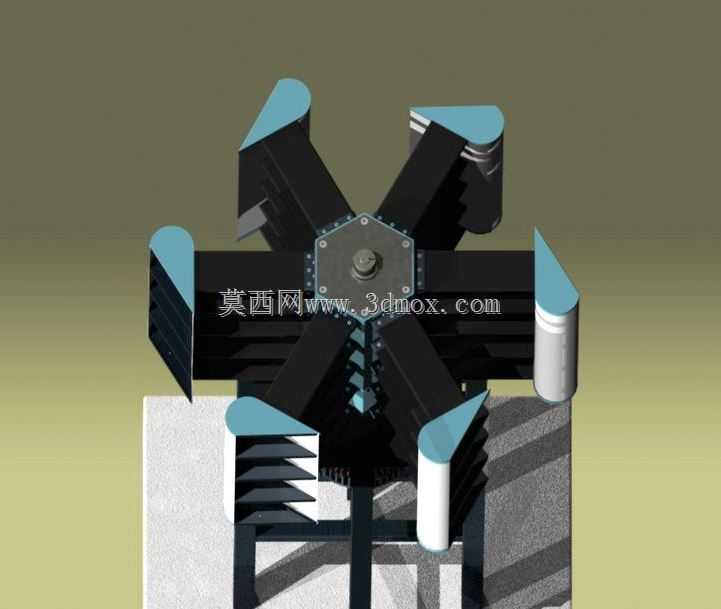

设计过程中，首先需要匹配PMG132发电机的额定转速、额定扭矩参数，反推风轮的最佳扫风直径与翼片数量，保证风轮在额定风速下输出的扭矩、转速刚好落在发电机的高效工作区间，避免出现传动匹配不当导致的发电效率低下或者过载损坏问题。翼片的排布采用等夹角环形布置，相邻翼片之间的间隙经过气动干涉校核，既保证单翼片的来流不受相邻翼片的尾流干扰，又能让部分掠过翼片的气流在相邻翼片之间形成二次助推效应，进一步提升旋转力矩。风轮下部的连接端直接设计为与PMG132发电机输入轴匹配的法兰接口，安装时无需额外加工转接件，直接通过螺栓锁紧即可完成传动连接，大幅降低现场安装的装配难度。

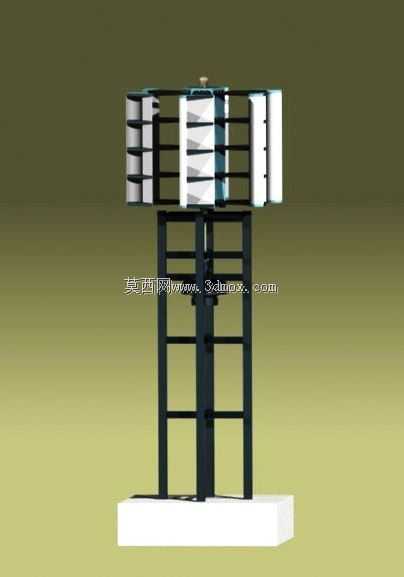

从安装边界来看，该风轮的整体径向尺寸控制在适配中小功率塔架的范围内，安装时不需要过大的占地空间，上部旋转部件的外轮廓与塔架主支撑腿之间预留了足够的安全间隙，即使在极端大风下出现小幅结构形变，也不会发生运动部件与固定支撑的剐蹭。塔架部分采用标准型材拼接的桁架结构，各连接节点均采用螺栓连接，不需要现场焊接作业，适配山区、海岛等运输、施工条件有限的安装场景，同时桁架结构的风阻远低于实心塔架，能减少塔架自身对来流的干扰，让风轮区域的来流更平稳。日常运维过程中，由于翼片均为模块化安装，单块翼片出现表面磨损或者外力损坏时，不需要拆解整个风轮结构，仅需拆除对应翼片的固定螺栓即可完成更换，运维工作量远低于一体化成型的风轮结构。

针对城市分布式安装的场景，这款风轮的翼片边缘做了圆弧钝化处理，旋转过程中不会切割气流产生尖锐的风切噪音，运行噪音水平满足居民区周边的设备噪音限值要求，同时垂直轴结构的旋转部件均在固定的径向范围内运动，不会出现水平轴风轮叶片飞出的长距离安全隐患，更适合在人员活动相对密集的区域安装使用。在结构强度校核层面，所有承力部件均按照当地50年一遇的最大风压值做了载荷验算，固定螺栓的强度等级、支撑型材的壁厚都留有足够的安全余量，保证极端天气下设备不会出现结构解体、倾覆的问题。
