双路输入射流放大元件结构设计

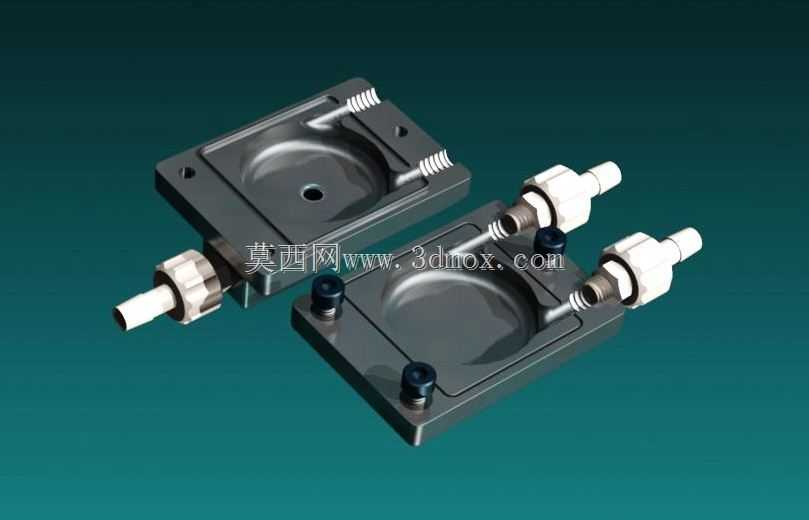

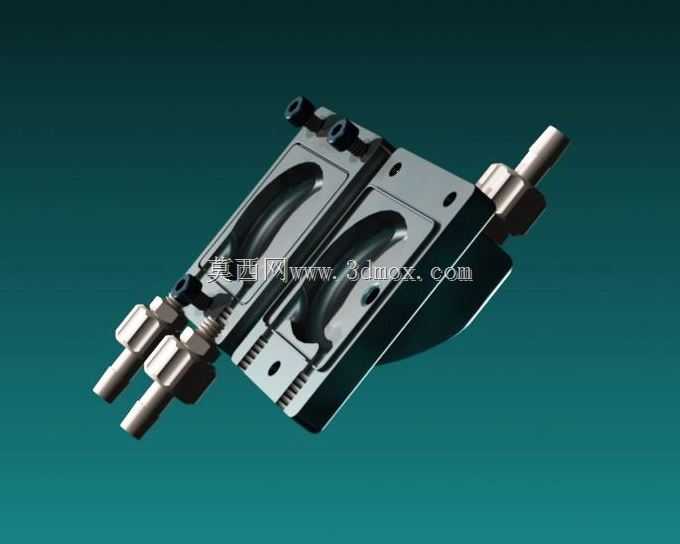

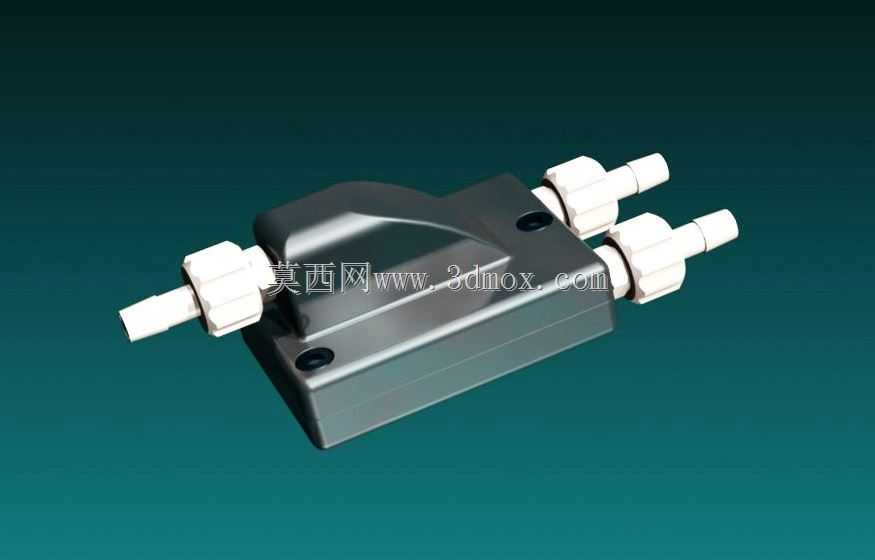

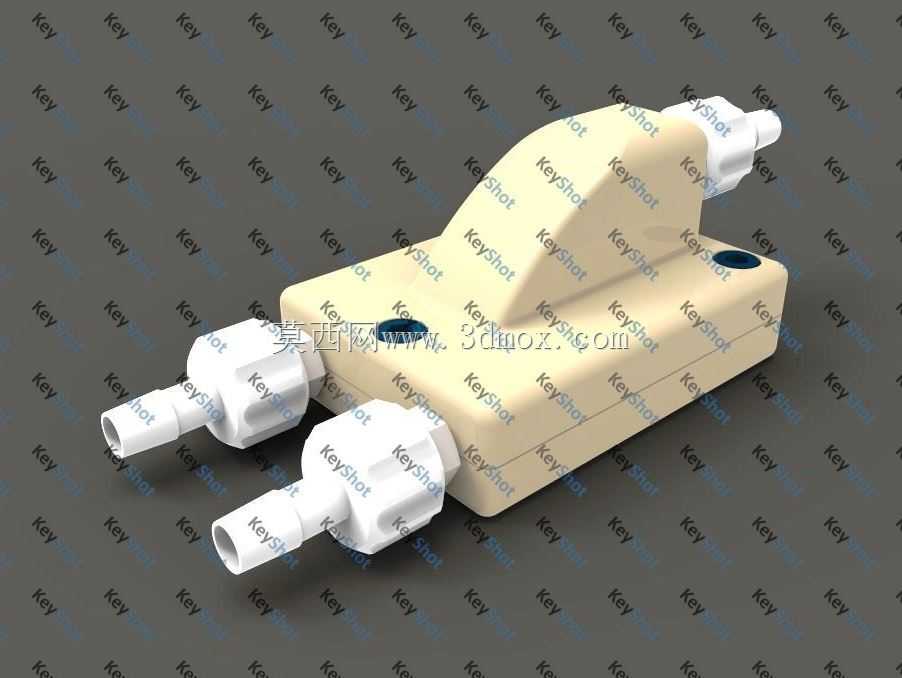

在气动控制、微流体输送以及纯流体逻辑回路搭建场景中，这类射流放大元件是无需额外电控介入就能实现流体压力、流量信号放大的核心执行部件，常被部署在防爆工况下的气动控制回路、医疗微流量给药系统、化工流体配比单元中，替代传统电控伺服阀完成信号调控，规避电火花、电磁干扰带来的运行风险。从实际使用逻辑来看，该元件依托射流的附壁效应与动量交换原理实现信号放大，当两路输入流体的流量参数完全匹配时，元件内部射流束处于稳定居中状态，此时输出端的流量吞吐效率达到峰值，可实现无额外损耗的流体通路导通；当其中一路输入流量保持恒定，另一路输入流量出现小幅波动时，射流束会在压差作用下发生偏转，依托流体动量的耦合作用，输出端会产生远大于输入波动幅值的流量、压力变化，也就是设计中提到的强负阻特性，这种特性能将微弱的流体压力信号直接放大到可驱动后续气动执行机构的量级，省去了中间的电信号转换环节。从结构设计思路上看，元件主体采用一体化的矩形基座构型，所有流道都集成在基座内部，避免了分体拼接带来的流道泄漏、压力损失问题；三个快插式流体接口采用同规格的倒刺式接头结构，分别对应两路输入与单路输出，接头的插拔角度与基座端面呈垂直布局，能在紧凑安装空间内减少管路弯折带来的流阻，接头根部做了加厚过渡处理，可承受管路拉扯时的应力集中，避免长期使用后接口开裂。基座顶面预留的两个沉孔为安装定位孔，孔位公差按照H7级精度设计，可直接通过螺栓将元件固定在安装基板上，安装时不需要额外设计定制夹具，两个定位孔的中心距与常规气动元件的安装孔距保持通用兼容，能直接替换同安装尺寸的传统气动逻辑元件，降低设备改造的适配成本。从安装边界尺寸来看，元件整体的长宽高比例控制在紧凑区间，主体基座的棱边全部做了R2的圆角过渡，既避免了加工时的应力开裂问题，也能防止安装调试过程中锐角划伤操作人员；内部流道的截面采用渐扩式设计，从输入口到射流喷嘴段的流道截面逐步收缩，将输入流体的静压能转化为动压能，在射流交互腔段流道截面逐步扩大，让两路射流充分完成动量交换，减少紊流带来的信号噪声。在实际选型适配时，需要注意该元件的输入流体必须经过前置过滤，避免杂质颗粒进入射流喷嘴造成堵塞，因为喷嘴段的流道截面尺寸较小，大于50微米的固体颗粒就可能造成射流偏转失效，影响放大精度；接口适配的软管内径需要和接头外径保持过盈配合，过盈量控制在0.3-0.5mm区间，既能保证密封性能，也不会因为过盈量过大造成接头根部长期受胀应力出现开裂。在回路搭建时，两路输入管路的长度差需要控制在10mm以内，避免管路沿程阻力差造成两路输入信号的初始偏差，导致静态工作点偏移，影响放大区间的线性度。这类射流元件相比传统的电控放大阀，没有可动的机械阀芯部件，不存在阀芯磨损、卡滞的故障点，使用寿命远高于有可动部件的控制阀，在高粉尘、强电磁辐射、易燃易爆的特殊工况下，能长期保持稳定的工作状态，不需要频繁拆解维护。设计时特意将射流交互腔的内壁做了镜面抛光处理，减少流体沿程的摩擦阻力，让射流束的偏转响应速度控制在毫秒级，可满足高频流体逻辑控制的响应需求，适配高速气动分拣、微流体快速配比这类对响应速度要求较高的应用场景。
