带三角安装法兰的90度弯形铸管

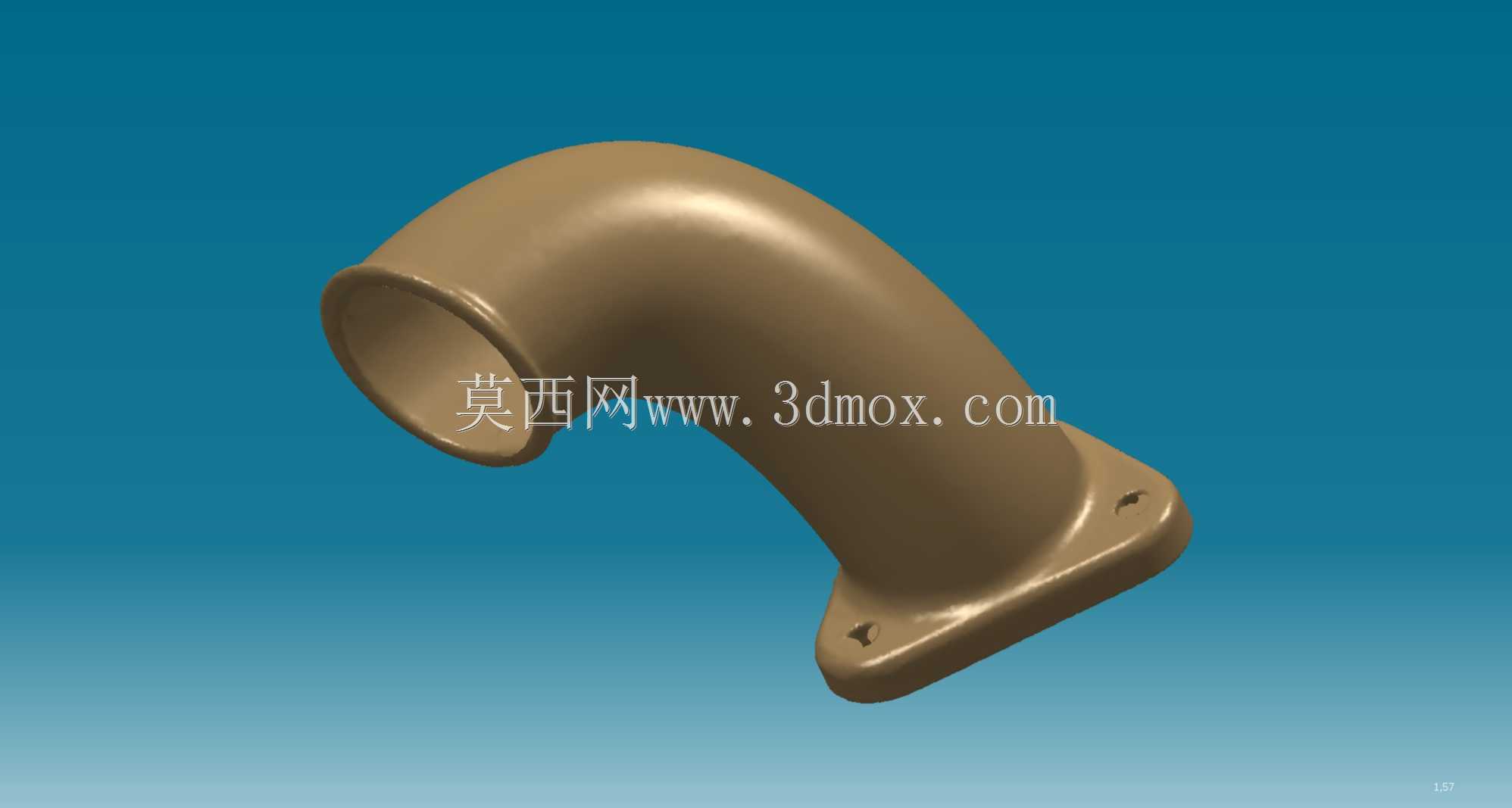

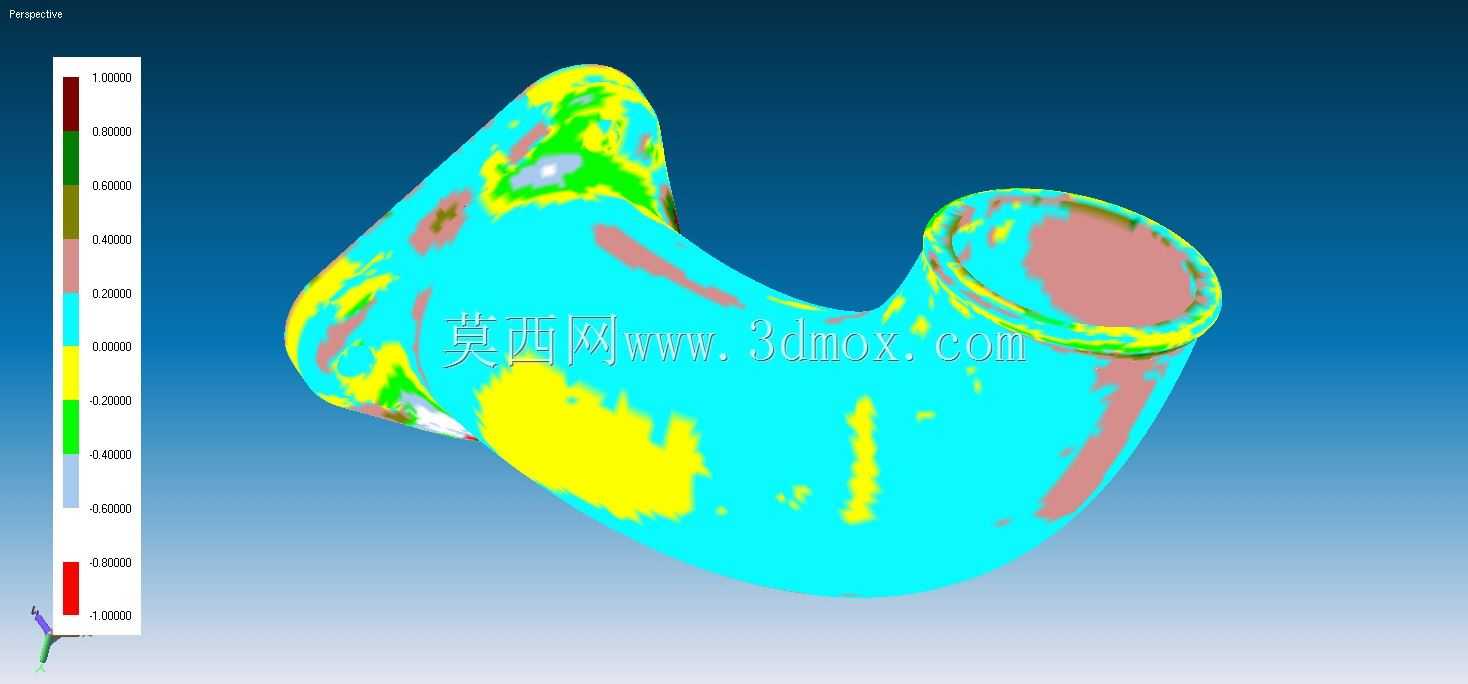

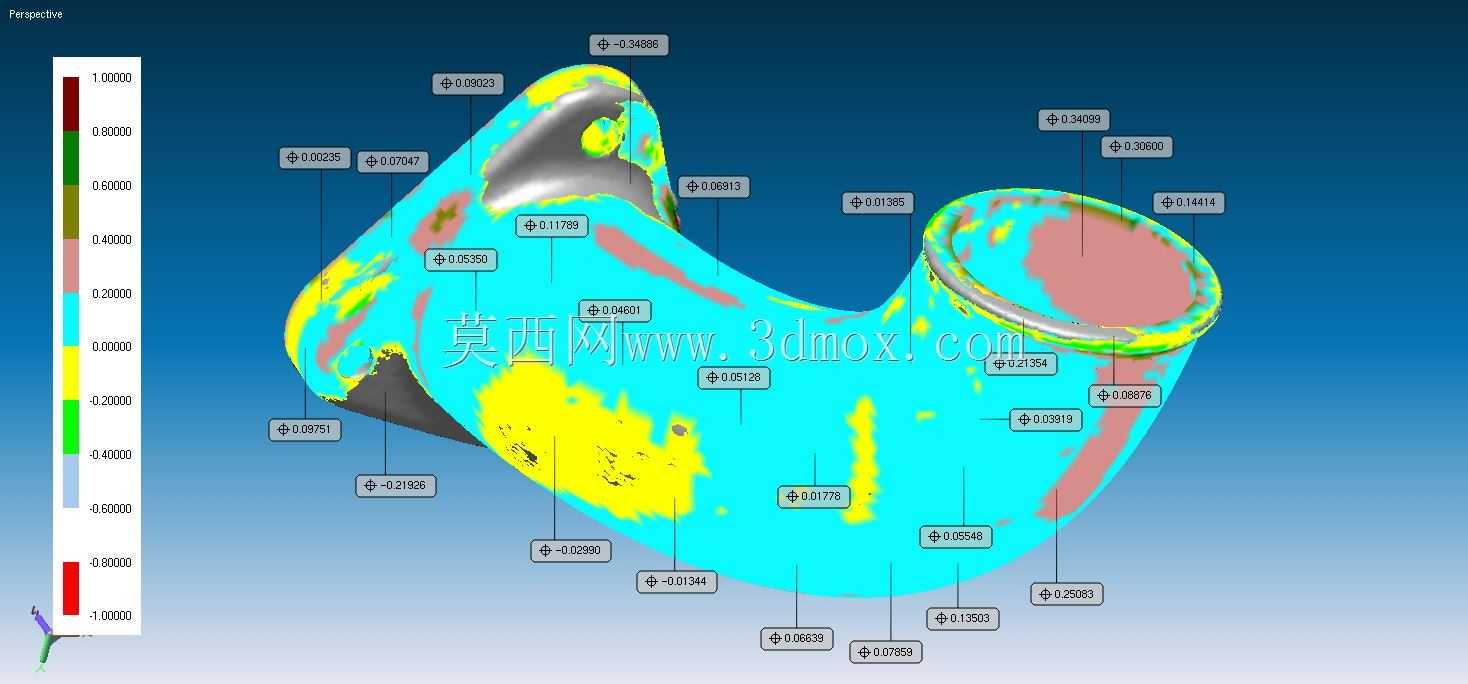

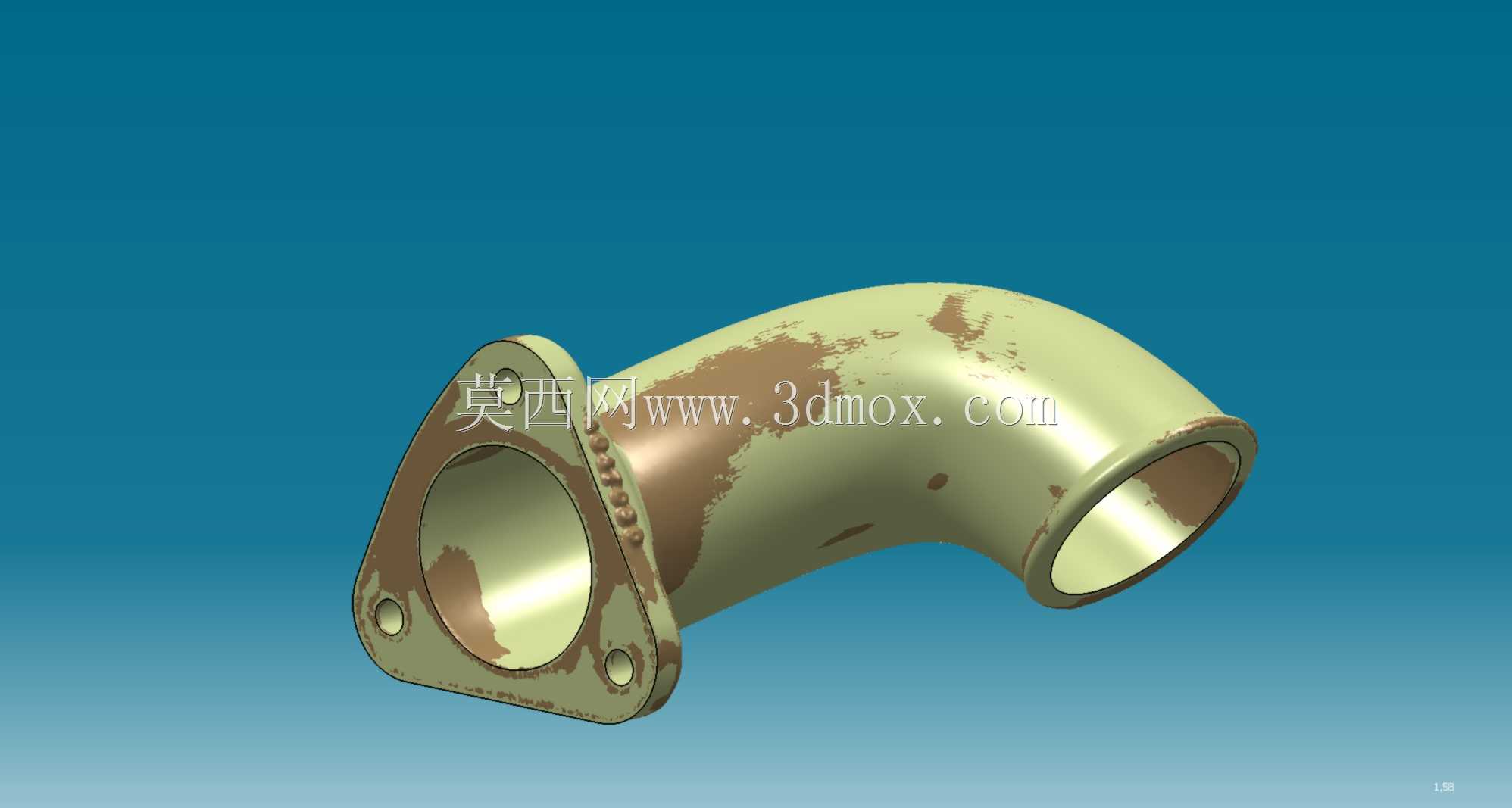

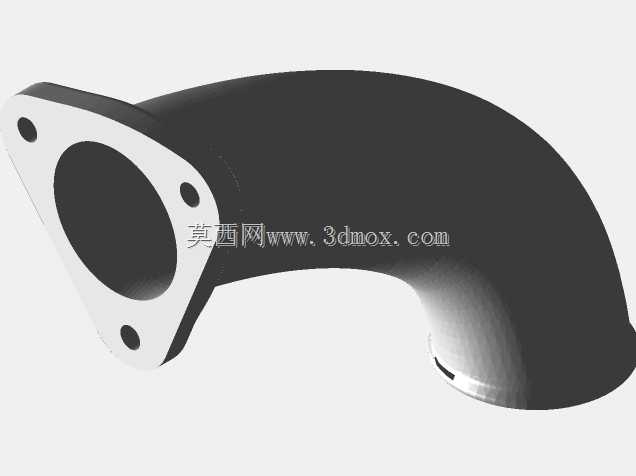

这类弯形铸管常应用在流体输送管路的转向节点，适配需要改变管路走向的安装场景，常见于内燃机进排气支路、工业设备冷却循环管路、低压气动输送系统中，用来衔接两个呈垂直布局的管路接口，避免管路硬弯折造成的流阻陡增、应力集中开裂问题。从结构设计来看，一端采用三角布局的三孔安装法兰，法兰面做了贴合密封的平面加工，三个安装孔呈等边三角形排布，相比两孔法兰抗扭转能力更强，相比四孔法兰占用安装空间更小，适合安装面局促、管路存在小幅振动的工况，安装时只需在法兰与对接面之间加装对应厚度的密封垫片，拧紧紧固件即可实现端面密封，无需额外焊接工序，拆装维护效率更高。另一端为光面直插接口，可适配卡箍连接、承插粘接、软管套接等多种连接方式，接口端部做了小角度倒角处理，装配时能顺畅插入对接管路内部，不会刮伤密封件或软管内壁。整体90度弯曲段采用大曲率半径的圆弧过渡，内壁做了顺滑处理，流体经过转向位置时不会形成明显的涡流区，能有效降低管路压损，减少流体噪声，同时避免固体杂质在转角位置沉积堵塞。从建模逻辑来看，这类铸管的三维数据多来自实物逆向扫描重构，扫描获取的STL点云数据经过表面重构、特征规整后，还原出铸造件的真实壁厚与外形特征，弯曲段的壁厚保持均匀一致，避免铸造过程中出现厚薄不均导致的缩孔、冷隔缺陷，法兰与管身的衔接位置做了圆弧过渡加强，消除应力集中点，能承受管路内部的流体压力与外部安装载荷。安装边界方面，法兰端的三个安装孔中心距适配常规小通径管路的安装标准，法兰外轮廓不会超出对接安装面的范围，弯曲段的转弯半径控制在合理区间，安装后不会与周边相邻的管路、设备部件产生干涉，直插端的长度预留了足够的连接余量，即使存在小幅安装公差也能保证连接可靠性。实际应用中，这类铸管的铸造材质多选用铸铝或铸铁，铸铝材质重量轻、导热性好，适合内燃机进气、冷却系统这类对重量有要求、需要辅助散热的场景；铸铁材质强度高、抗震性好，适合工厂压缩空气管路、低压液压回油管路这类载荷波动大的工况。设计时还考虑了铸造工艺的脱模需求，所有侧壁都保留了合理的拔模斜度，法兰上的安装孔直接铸出底孔，后续只需少量机加工即可达到装配精度，能有效降低批量生产的加工成本。在管路系统选型时，需要核对铸管的通径尺寸与对接管路的通径一致，法兰端的安装孔位与对接部件的孔位完全匹配，同时确认弯曲段的转向角度符合管路布局要求，避免安装后出现管路别劲、密封面贴合不严的问题。
