3.6米变桨距顺风风力涡轮机结构设计

在分布式离网发电场景中，小功率风力发电机组的适配性一直是现场选型的核心考量点，尤其是针对散户用电、偏远站点供电、小型风光互补系统搭建这类场景，机组的启动风速适应性、运行稳定性、安装维护便捷度直接决定了整套供电系统的实际可用率。这套3.6米转子直径的顺风涡轮机结构，正是围绕2kW级离网发电需求做的适配设计，匹配PMG132永磁发电机安装接口，从结构逻辑上解决了传统小型风电机组对风滞后、变桨响应慢、强风工况下过载风险高的常见问题。

从实际应用场景来看，这类小功率顺风涡轮机不需要额外配置对风偏航机构，依靠尾舵或者自身结构的气动特性即可实现自动对风，相比同功率级别的逆风式机组，省去了偏航轴承、偏航驱动的相关结构，整体转动部件更少，后期运维的故障点也相应减少，很适合在年平均风速3-8m/s的平原、丘陵、沿海渔村区域部署，既可以单机组搭配蓄电池组给独立住户供电，也可以多机组阵列排布给小型通讯基站、野外监测站点做补充供电。

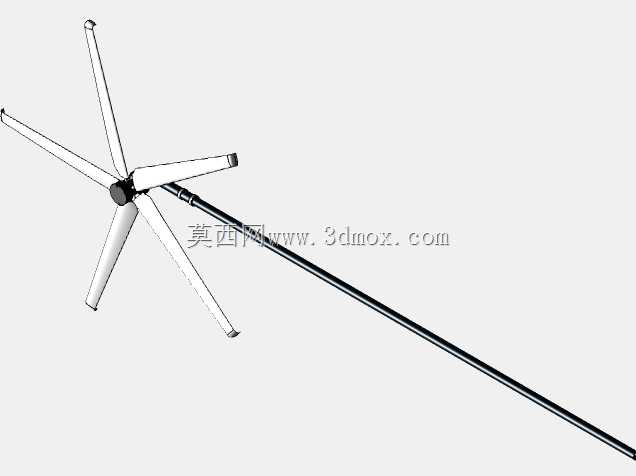

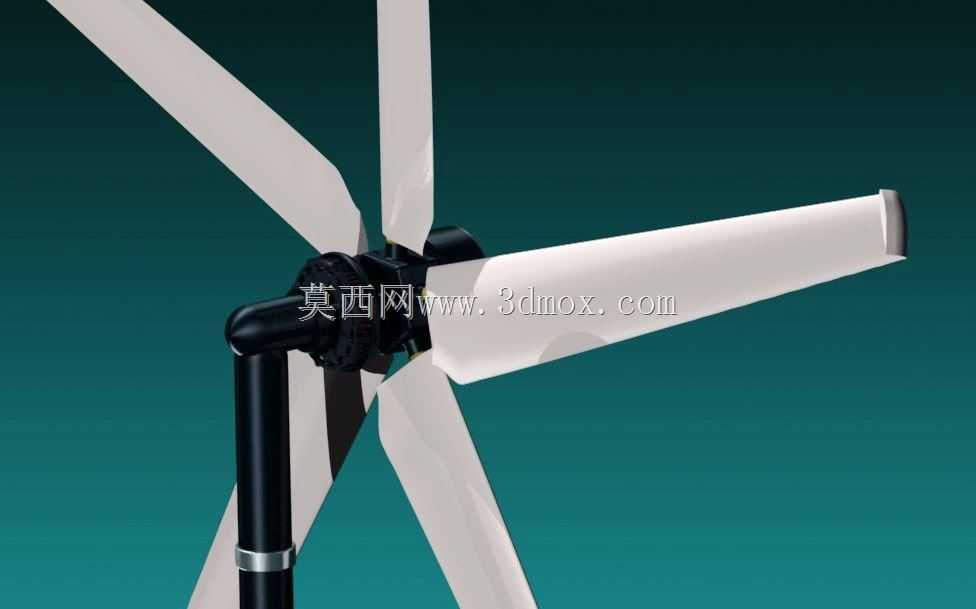

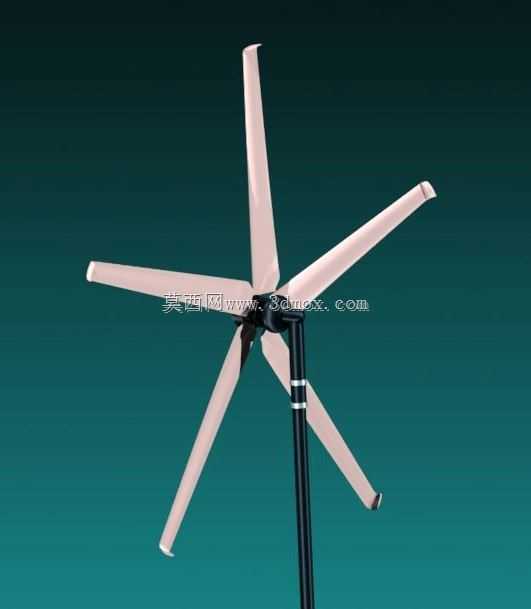

结构设计层面，整套机组采用变桨距控制逻辑，区别于固定桨距的小型风机，变桨结构可以根据实时风速调整叶片桨距角：低风速工况下，桨距角调整到最优启动角度，降低机组启动风速阈值，保证在轻风状态下也能驱动发电机转动输出电能；当风速超过额定风速区间时，桨距角会向顺桨方向调整，限制叶轮转速过快上升，避免发电机过载烧损，也能减少强风下叶片、塔架承受的气动载荷，提升极端大风天气下的机组生存能力。叶轮部分采用五叶片布局，相比常见的三叶片小型风机，五叶片结构的启动扭矩更大，在低风速区间的捕风效率更有优势，转动过程中的扭矩输出也更平稳，能减少发电机输入端的扭矩波动，降低传动结构的疲劳损耗。

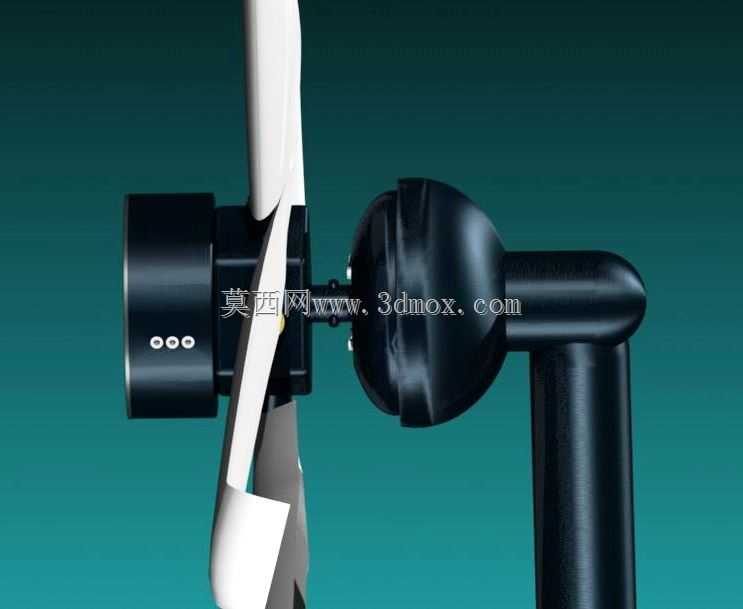

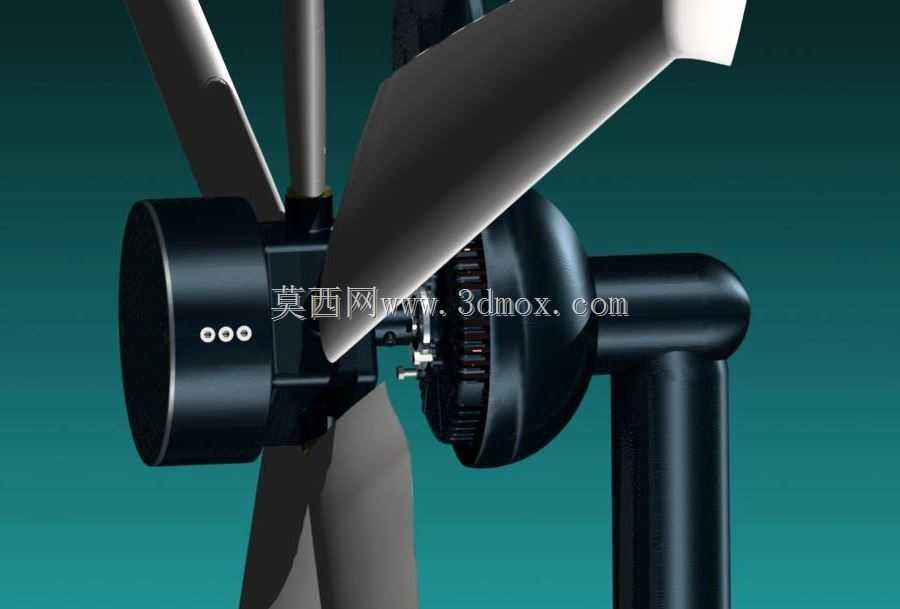

尺寸与安装边界上，这套叶轮的转子直径为3.6米，对应的叶片回转扫风面积约10.2平方米，安装时需要保证叶片回转范围内无遮挡物，塔架安装点距离周边障碍物的高度差需要满足叶片最低位置距离地面不低于4米，避免地面紊流影响叶轮气动效率，同时也防止周边杂物、植被触碰转动的叶片引发安全事故。轮毂部分的安装接口直接匹配PMG132永磁发电机的输出轴尺寸，安装时不需要额外做转接法兰加工，现场只需要将轮毂与发电机轴通过键连接固定，再逐片安装叶片、调整初始桨距角即可完成叶轮部分的装配，整体安装流程不需要大型吊装设备，3-4名施工人员借助常规工具就能完成塔架上部的机组组装工作，大幅降低了偏远区域的施工难度。

从结构细节来看，叶片采用流线型翼型设计，翼型截面从叶根到叶尖做了渐变扭转处理，叶根部分的翼型厚度更大，保证结构强度能承受转动过程中的离心载荷与气动弯曲载荷，叶尖部分的翼型更薄，降低高速转动时的气动阻力，同时叶尖做了切尖处理，减少叶尖涡带来的气动噪音与能量损失。变桨机构内置在轮毂内部，每支叶片对应独立的变桨转动副，依靠离心力与弹簧复位结构实现被动式变桨，不需要额外的电控变桨驱动单元，整套变桨结构纯机械结构实现，可靠性更高，在野外无人值守的工况下也能长期稳定运行，不会出现电控元件受潮、受低温影响失效的问题。塔架连接部分采用标准法兰接口，适配常规的小型风机锥度塔架与桁架塔架，安装时可以根据现场的风切变情况选择合适高度的塔架，一般在障碍物较多的区域选择10-12米高度的塔架，在开阔无遮挡的平原区域选择6-8米高度的塔架即可满足捕风需求。

在实际运行逻辑上，顺风式布局的机组，叶轮始终处于塔架的下风向位置，当风向发生变化时，气流作用在叶片上的力会自然带动叶轮转动到顺风位置，不需要尾舵做精准对风，相比带尾舵的小型风机，在风向快速变化的紊流风场中，对风响应速度更快，不会出现尾舵摆动带来的机组振动问题。变桨距的结构设计也让机组的转速控制更平滑，不会出现固定桨距风机在强风下突然超速、需要依靠机械刹车强行制动的情况，减少了刹车结构的磨损，也避免了紧急刹车时对塔架、发电机的冲击载荷，整套机组的设计寿命可以达到15年以上，期间只需要定期做转动部件的润滑、叶片表面的清洁维护即可，不需要频繁更换易损部件。
