低型重载平板安装万向脚轮结构

　　在各类需要频繁移位的工业设备、工装台架、仓储转运载具的结构设计中，脚轮作为直接接触地面的行走支撑部件，其选型与结构合理性直接决定了设备移位的顺畅度、停放稳定性以及长期使用的可靠性。这款低型结构的万向脚轮，核心设计取向是压缩整体安装高度，在有限的垂向空间内满足重载支撑与360度转向需求，适配那些对安装净空有严格限制的设备底部安装场景，比如低矮型自动化输送线接驳台、车间内的矮型工具柜、重型模具周转架、生产线旁的物料暂存台车等场景，这类场景往往设备底部预留的安装空间有限，常规高度的脚轮会抬升设备整体重心，既容易导致设备通行时与地面凸起物、门槛等发生干涉，也会因重心过高带来移位过程中的侧倾风险。

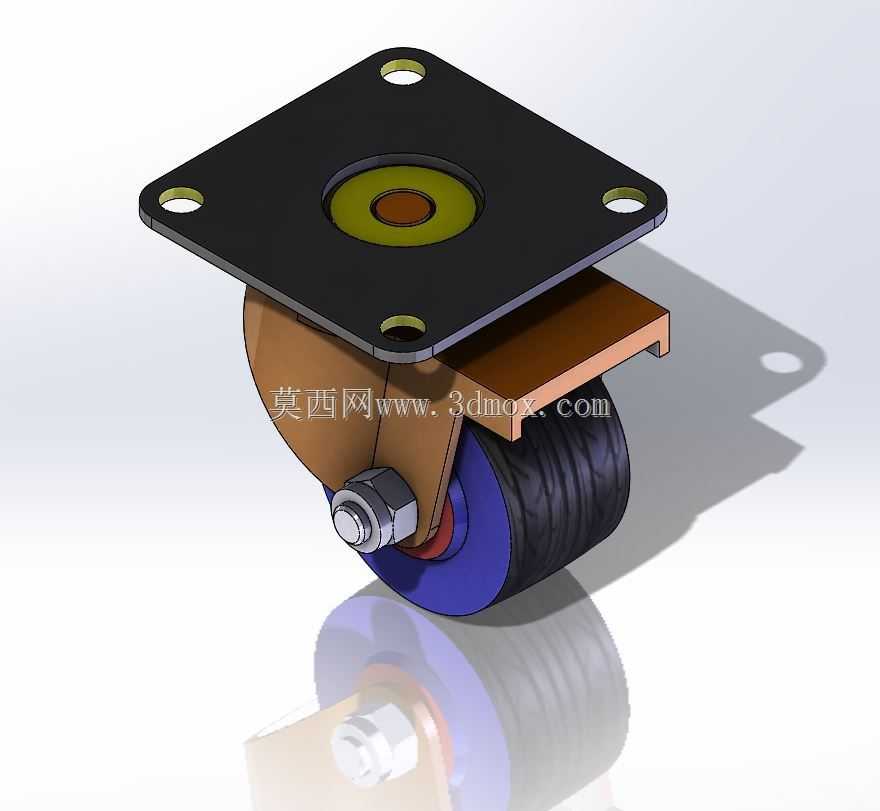

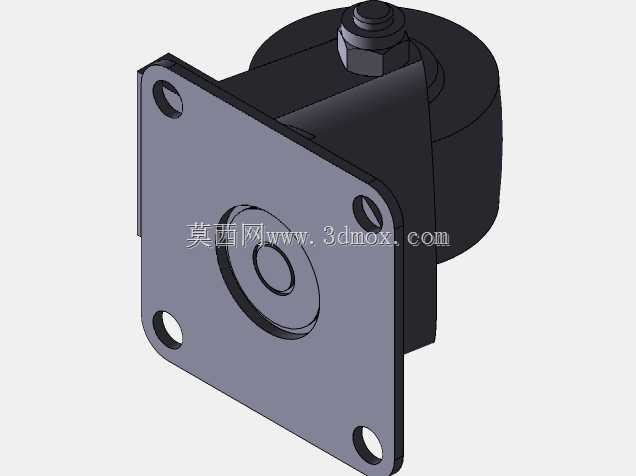

　　从结构设计逻辑来看，这款脚轮采用方形法兰安装板作为连接界面，安装板上预留四个对称分布的螺栓过孔，安装时可直接通过螺栓与设备底部的安装面锁紧固定，相比杆式安装的脚轮，法兰式安装的接触面积更大，受力分布更均匀，能承受更大的径向与倾覆载荷，适配重载工况下的使用需求。安装板与轮架之间设置了平面推力回转结构，内置耐磨衬套作为回转副，既保证转向时的转动顺滑度，也能在长期承受垂向载荷的情况下避免回转面出现异常磨损，减少转向卡顿的问题。轮架部分采用折弯成型的金属支架结构，支架与轮体之间通过轮轴连接，轮轴处设置了径向承载的轴承结构，降低轮子滚动时的转动阻力，即使在满载状态下，操作人员也能轻松推动设备移位。

　　轮体部分采用软硬复合的结构设计，外层是高耐磨的弹性轮面，内层是高强度的硬质轮芯，这种复合结构一方面能通过外层弹性材料吸收地面不平整带来的小幅震动，避免设备上搭载的精密元器件受震动影响，另一方面硬质轮芯能保证轮体的径向承载能力，避免重载下轮体出现过度形变导致滚动阻力陡增。低型结构的设计核心是压缩了回转支架与轮体的垂向叠加尺寸，在保证轮径满足基本越障能力的前提下，尽可能降低安装面到地面的整体高度，安装时需要注意设备底部安装面的平面度，若安装面存在明显翘曲，会导致法兰安装板锁紧后出现内应力，长期使用下可能造成支架变形，影响转向灵活性。

　　在实际选型应用中，需要匹配设备的整体满载重量核算单轮承载，通常四个脚轮配套使用时，要考虑地面不平整导致的三点受力情况，单轮额定承载需要预留至少30%的安全余量，避免过载使用造成轮轴变形、轮架开裂等失效问题。安装边界方面，方形法兰的四个安装孔呈对称分布，设计设备底部安装螺孔时需要严格匹配孔位尺寸，同时要预留足够的转向空间，保证脚轮在360度回转过程中，轮体、支架不会与设备底部的其他结构件、线缆、管路等发生干涉，尤其是在设备底部有突出的加强筋、安装座等结构时，需要提前校核回转空间，避免安装后出现转向卡滞。另外，这款脚轮的回转结构没有设置转向锁止，仅依靠轮体的滚动实现移位，若设备需要在固定工位长期停放，可配套选择带刹车版本的同规格脚轮，或者在设备底部设置独立的支撑脚，移位时抬起支撑脚，停放时降下支撑脚分担载荷，避免脚轮长期受静载导致轮面出现永久压痕，影响后续滚动的顺畅度。在地面适配性上，这款脚轮的弹性轮面适合在环氧地坪、水磨石地面、平整的水泥地面等车间常见地面使用，不适合在有大量尖锐铁屑、碎石的粗糙地面长期使用，否则尖锐杂物容易划伤轮面，缩短轮体使用寿命。日常维护中，需要定期检查轮轴与回转副的润滑状态，及时清理缠绕在轮轴处的线缆、纤维等杂物，检查安装螺栓的锁紧状态，避免螺栓松动导致脚轮受力异常。
