带中心圆孔平板件疲劳仿真分析模型

在各类通用机械结构、工程承载构件的设计环节，带孔平板是应用频次极高的基础承载单元，从设备机架的连接补强板、压力容器的管接补强板，到桥梁钢结构的节点连接板、输送设备的承载托板，这类带开孔的平板构件长期承受交变载荷作用时，孔边的应力集中区域往往是疲劳裂纹萌生的核心位置，直接决定整套结构的服役寿命与运行可靠性。本次构建的分析模型以工程中最常见的中心单圆孔矩形平板为研究对象，还原实际工况下的受力与疲劳失效过程，为同类构件的结构优化、寿命校核提供可复用的仿真参考。

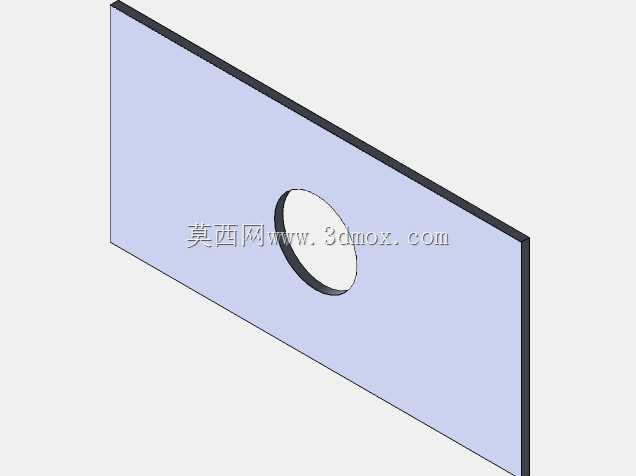

从结构本身的设计逻辑来看，平板中心开孔的核心作用大多是为了穿装管线、布置紧固件、实现构件间的铰接避让或是作为流体通道，而开孔行为必然会打断平板内部的应力传递路径，使得孔周区域的应力水平远高于平板本体的平均应力，这也是这类构件疲劳失效的核心诱因。模型中的平板采用规则矩形构型，厚度均匀，中心开设正圆形通孔，孔边未做额外倒角补强处理，还原了工程中最基础的未优化带孔板状态，可作为各类开孔补强方案的对比基准。在尺寸边界的设定上，平板的长宽比、孔径与板宽的比值均参考工程常用的参数区间选取，既符合多数连接补强板的实际尺寸比例，也能保证应力集中效应的典型性，避免因尺寸比例过于极端导致仿真结果不具备通用参考价值；平板的厚度设定覆盖薄板到中厚板的常用区间，可适配不同承载等级的构件设计需求，安装边界可根据实际工况调整为两端固支、单边固支或是两端铰支，匹配不同设备上的安装固定形式。

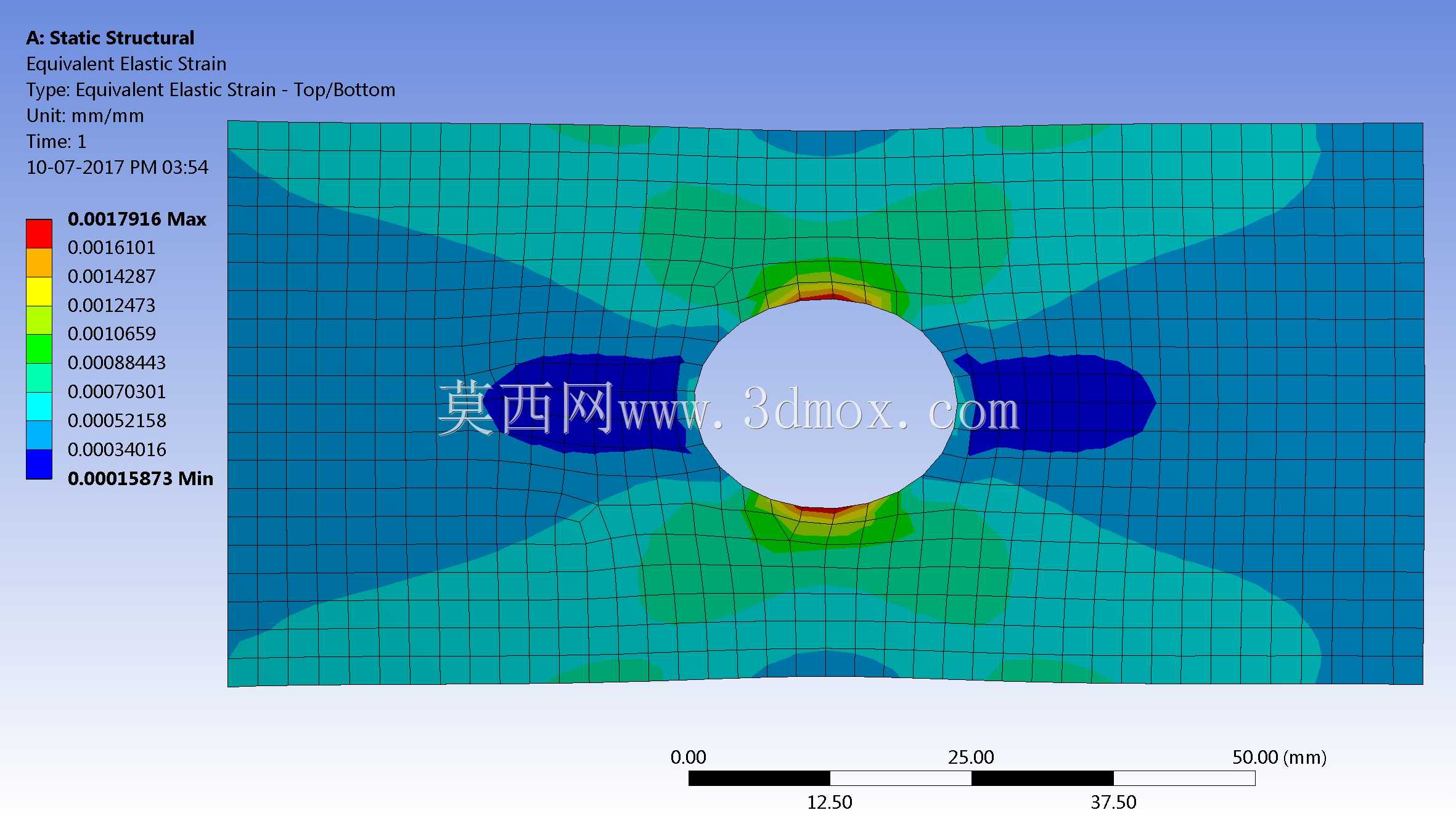

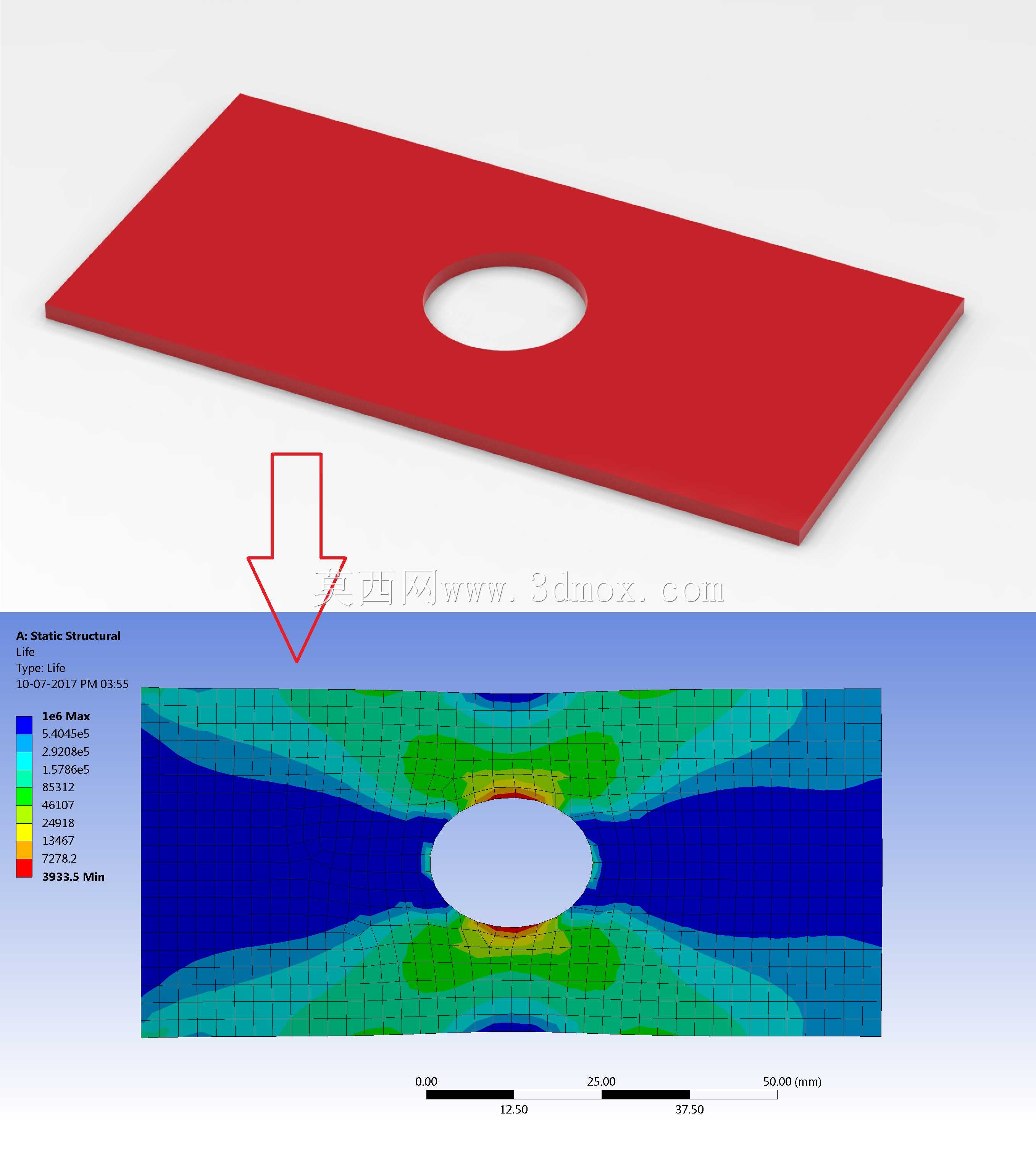

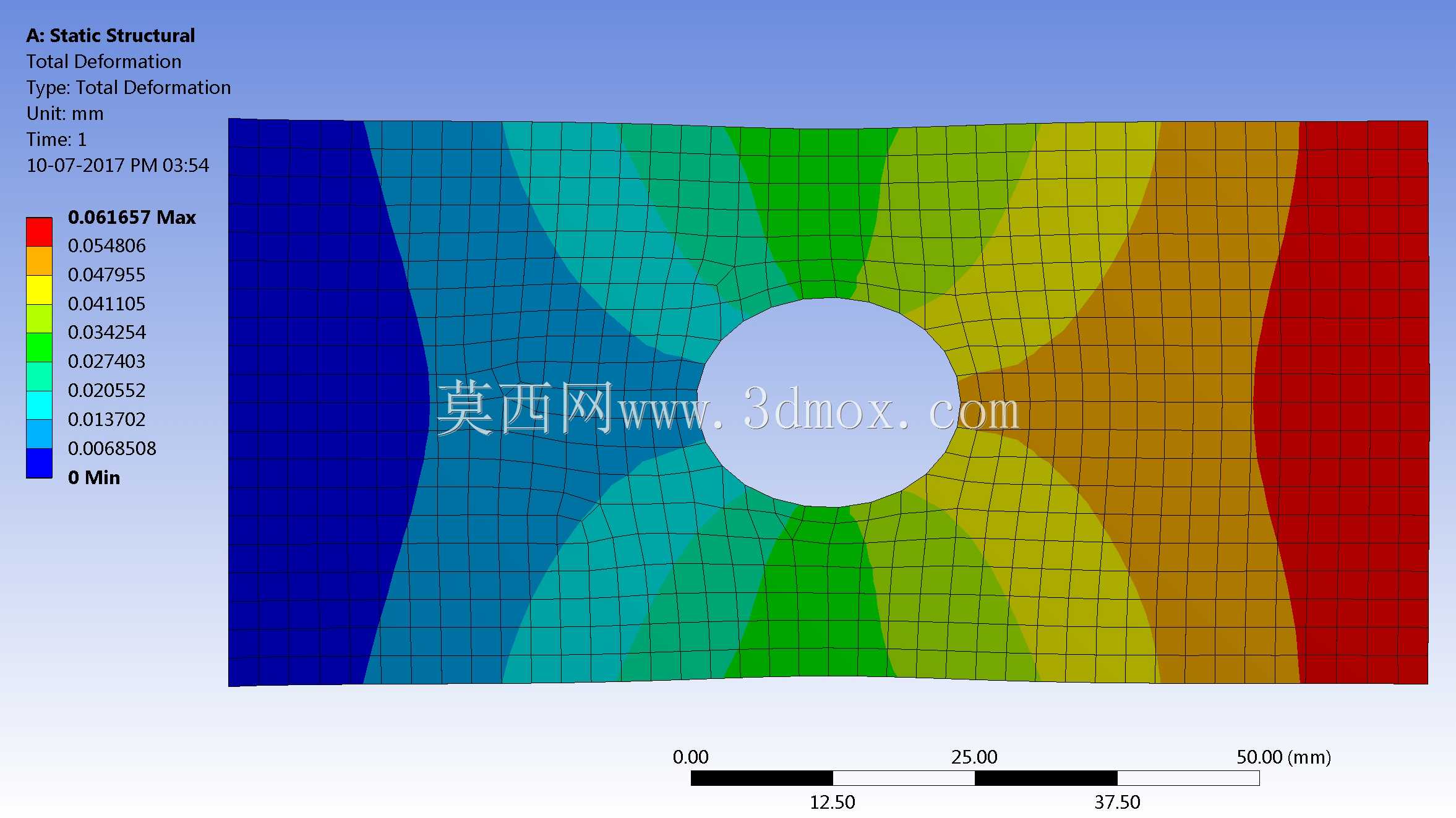

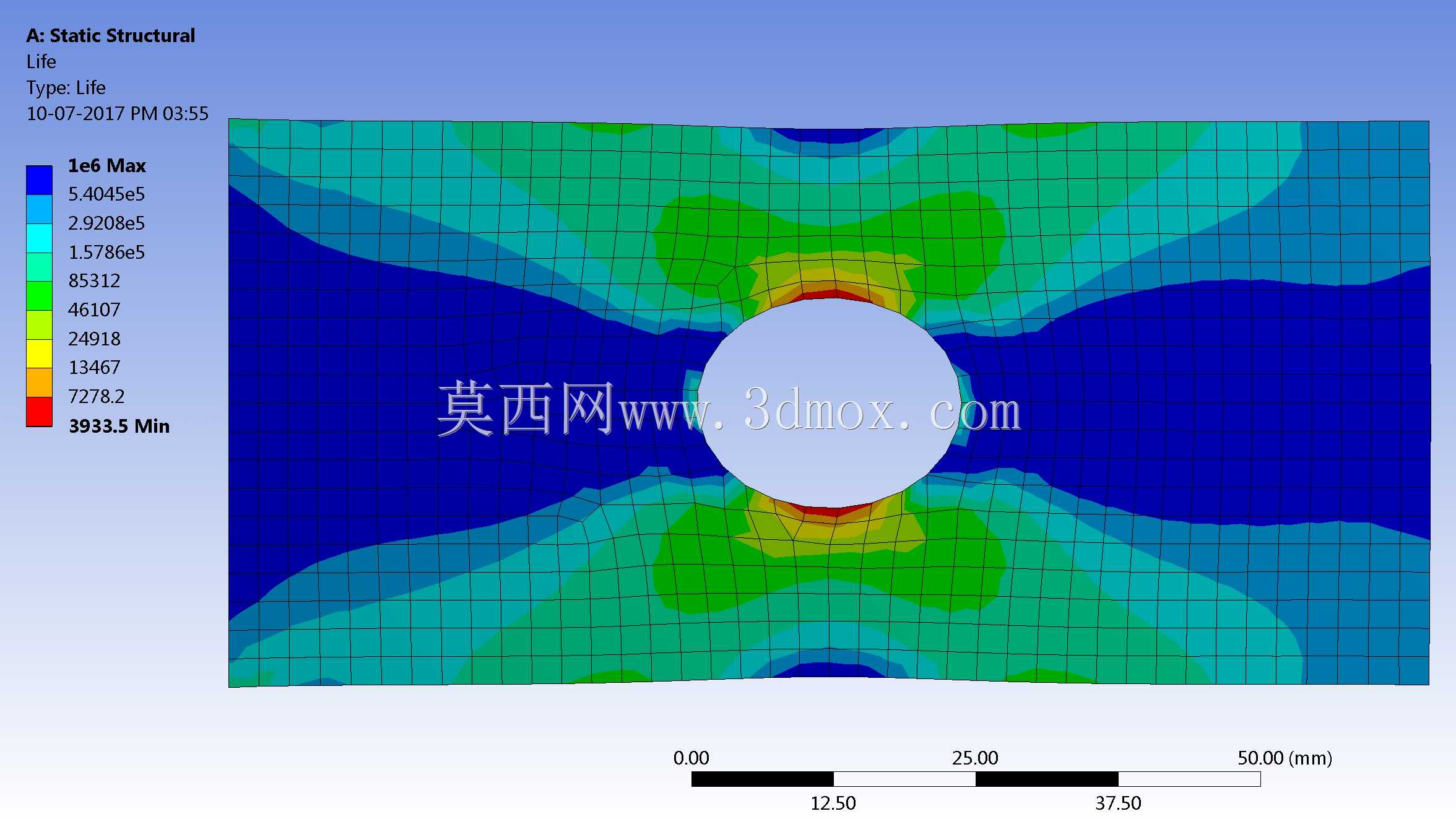

从仿真分析的维度来看，模型首先完成静力学受力计算，还原平板在轴向拉伸载荷作用下的内部应力分布规律，从得到的应力云图可以直观看到，孔的上下边缘区域出现明显的应力集中带，应力值沿孔边向平板两侧、上下方向逐步衰减，与材料力学中带孔板应力分布的理论计算结果形成对应，验证了模型网格划分、边界条件设定的合理性。在静力学计算的基础上，模型进一步导入疲劳分析模块，结合常用金属材料的S-N曲线、疲劳累积损伤理论，计算交变载荷作用下孔边区域的疲劳寿命分布、损伤累积情况，可直观呈现不同载荷幅值、不同平均应力水平下，构件疲劳失效的危险位置与寿命变化规律。

在实际工程应用中，这类仿真模型可直接指导带孔平板的结构优化设计：比如当计算得到孔边疲劳寿命不满足设计要求时，可针对性采取孔边倒角、增加补强圈、优化开孔形状、调整孔位布置等方式降低应力集中系数，提升构件的疲劳寿命；也可根据仿真得到的应力分布规律，在保证结构强度的前提下对平板非承载区域做轻量化减重设计，减少材料消耗。对于设备运维环节，这类分析结果也能为构件的定期检测、寿命预判提供依据，明确需要重点探伤检测的应力集中区域，提前排查疲劳裂纹隐患，避免设备运行过程中出现构件断裂的安全事故。

需要注意的是，实际应用这类模型时，需要根据具体的工况条件调整载荷谱、材料参数、表面处理系数、应力修正系数，比如承受振动载荷的机架连接板需要导入实际采集的交变载荷谱，有腐蚀环境的应用场景需要叠加腐蚀疲劳的影响系数，焊接连接的平板需要考虑焊接残余应力对疲劳寿命的影响，才能让仿真结果更贴近实际服役状态，为结构设计提供更精准的支撑。
