曲柄滑块刚体动力学仿真教学演示结构

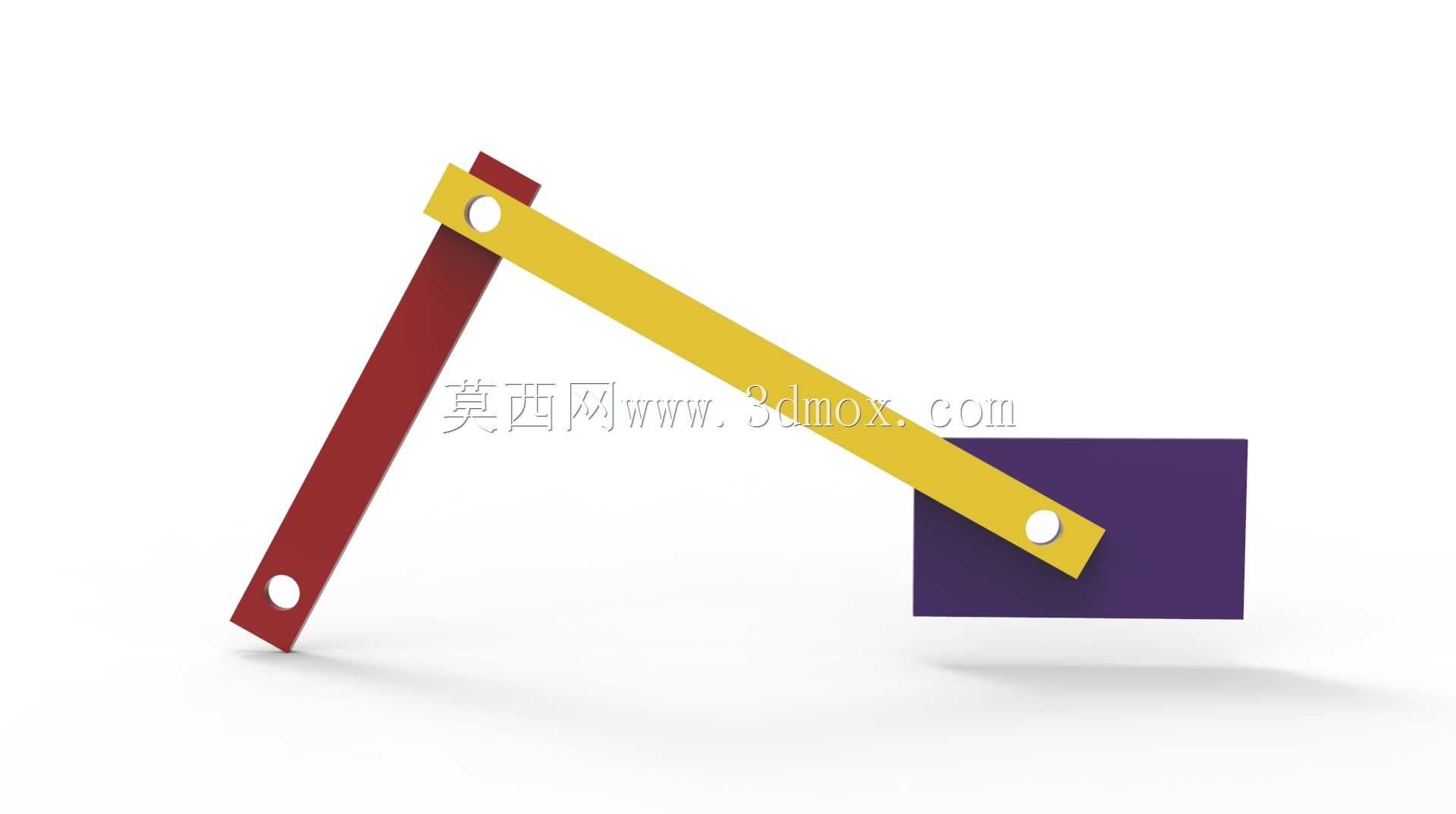

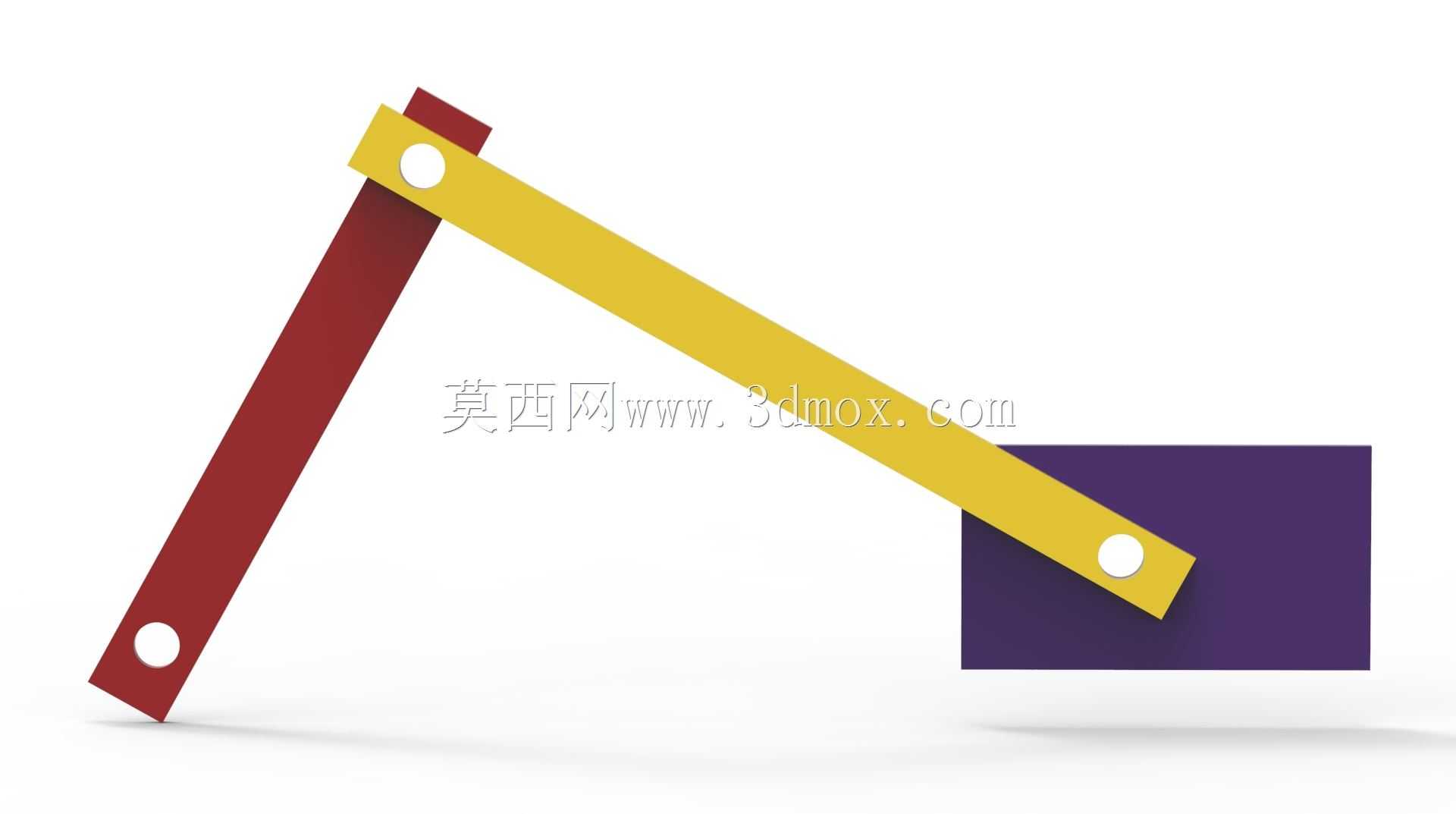

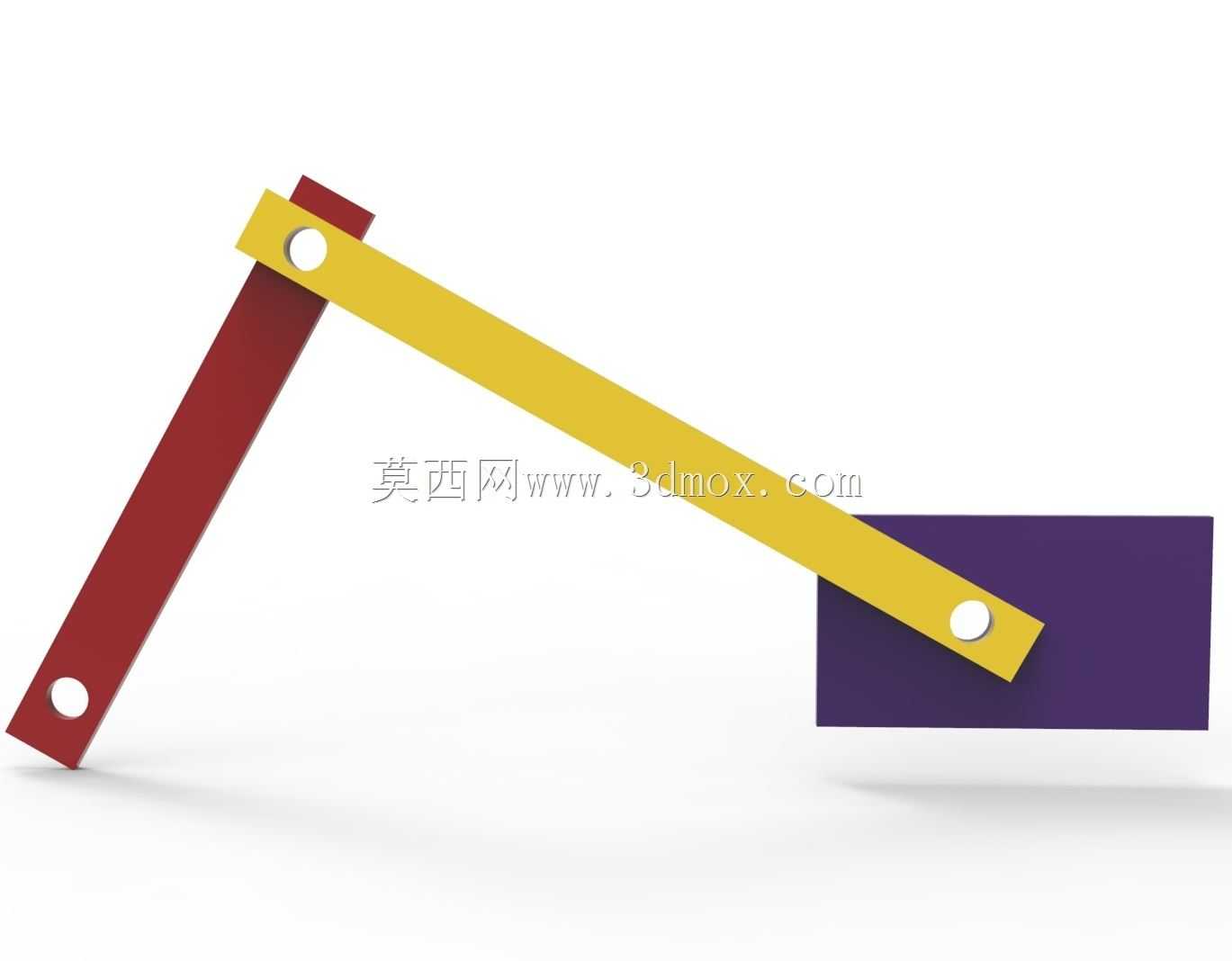

这套演示结构对应经典曲柄滑块传动构型，是机械原理教学、动力学仿真验证环节常用的简化验证载体，日常在高校机械专业实验教学、企业初级传动方案验证场景中高频使用，能够直观呈现平面连杆机构的运动转换逻辑，帮助从业者理解刚体运动过程中的力传递、位移变化规律。从结构组成来看，整套机构包含固定基座、主动曲柄、传动连杆、滑动滑块四个核心构件，各构件之间通过铰接转动副实现连接，其中曲柄的一端铰接在固定基座的定位点上，另一端与传动连杆的首端铰接，传动连杆的末端则与滑块铰接，滑块被约束在固定基座的直线导向槽内，仅能沿导向方向做往复直线运动，当曲柄绕固定铰接点做整周回转时，即可通过连杆带动滑块完成直线往复动作，实现回转运动到直线运动的转换，这一传动逻辑广泛应用在冲压设备、往复泵、内燃机活塞传动等实际工业设备中。在设计这套演示结构时，首先要明确各构件的运动边界，避免运动过程中出现构件干涉：曲柄的回转半径决定了滑块的最大行程，设计时需要根据目标行程反推曲柄长度，同时要校核连杆长度与曲柄长度的比值，通常该比值需要大于3，避免机构出现传动死点，保证运动过程的顺畅性；各铰接位置的销轴需要预留足够的配合间隙，既要保证转动灵活无卡滞，也要避免间隙过大导致的运动精度偏差，铰接孔的位置公差需要控制在IT7级以内，保证各构件的运动同轴度。固定基座作为整套机构的安装基准，其导向槽的直线度直接影响滑块的运动精度，设计时导向槽的宽度需要与滑块的厚度做间隙配合，单边间隙控制在0.02-0.05mm之间，既保证滑块滑动顺畅，也不会出现横向窜动；基座上的曲柄铰接定位孔需要与导向槽的中心线保持平行，两者的位置度偏差需要控制在0.03mm以内，避免机构运动过程中出现附加侧向力，加剧构件磨损。从安装边界来看，整套演示结构的安装基准面为固定基座的底面，底面需要设置对应的安装定位孔，可通过螺栓固定在实验台或仿真测试平台上，安装时需要保证基座底面与安装台面完全贴合，避免安装倾斜导致的运动卡滞；各构件的铰接销轴采用可拆卸设计，方便根据不同的仿真需求更换不同长度的曲柄或连杆，验证不同杆长比下的机构运动特性，比如调整曲柄长度可以改变滑块行程，调整连杆长度可以改变滑块的运动速度特性，适配不同的动力学仿真教学需求。在刚体动力学分析场景中，这套结构可以用来验证转动副的摩擦损耗、构件运动过程中的惯性力变化、不同驱动转速下的机构动载荷分布，帮助设计人员掌握刚体动力学仿真的基本流程，包括运动副的添加、驱动参数的设置、载荷边界的定义、结果后处理的方法，为后续复杂传动机构的动力学仿真打下基础。实际应用中，这套简化结构也常被用来做初级传动方案的可行性验证，比如小型往复泵的传动端设计、手动冲压工具的传动结构验证，都可以先通过这套简化构型完成原理验证，再根据实际工况对构件强度、安装尺寸做优化调整，缩短产品开发周期。需要注意的是，这套演示结构的构件均采用等截面杆状设计，在做动力学仿真时可以忽略构件的弹性变形，将所有构件设置为刚体，重点关注运动过程中的位移、速度、加速度变化规律，以及各铰接点的约束力变化，不需要考虑结构的柔性变形问题，适合作为刚体动力学入门的练习案例。
