带防滑齿纹的手拧调节旋钮结构

这类手拧旋钮在工业设备里的应用场景非常广泛，小到桌面测试工装的快速锁紧、小型实验设备的档位调节，大到通用机床的辅助操作手柄、自动化生产线旁的手动调节工位，都能看到同结构产品的身影。它不需要额外借助扳手、螺丝刀等工具，操作人员徒手就能完成锁紧、调节、松脱的动作，在需要频繁手动操作、又不需要大扭矩锁紧的工位上，这种结构的操作效率远高于需要工具配合的紧固件。

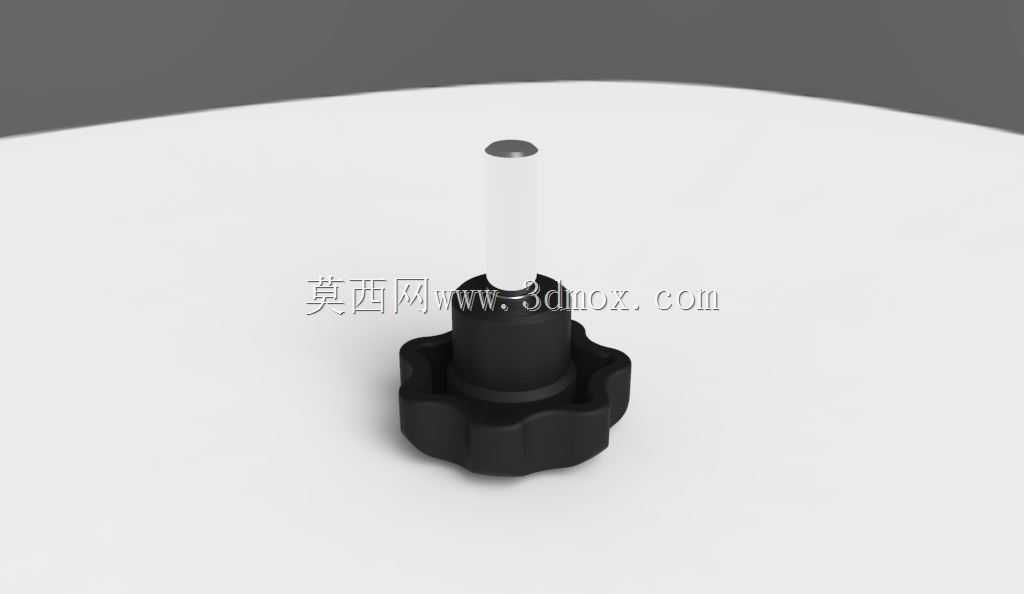

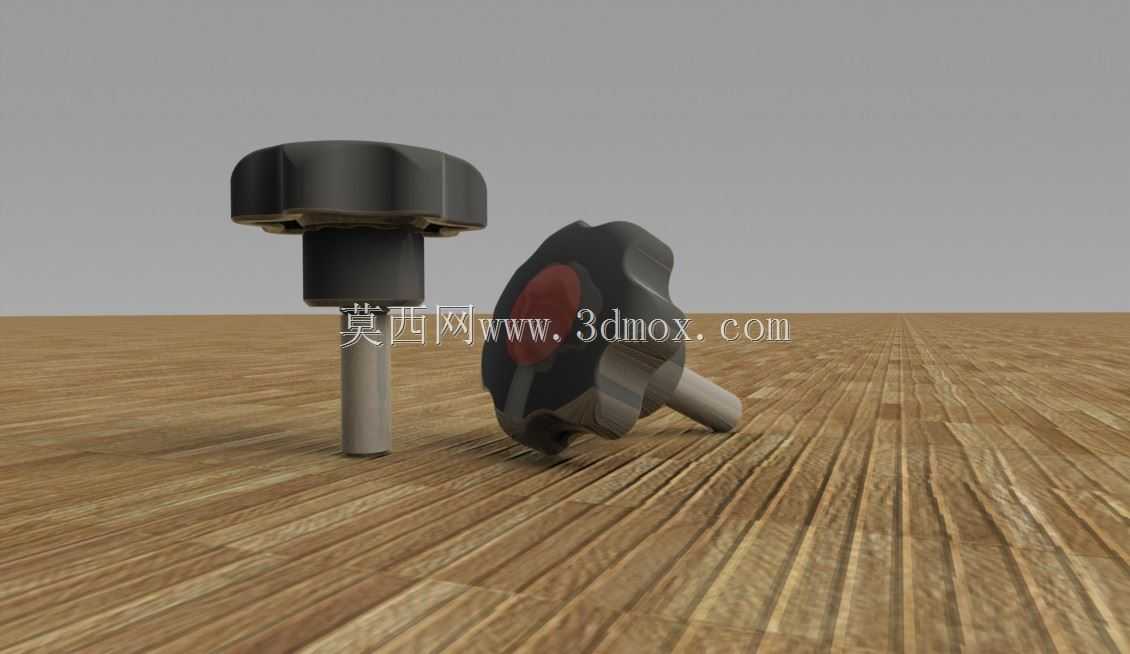

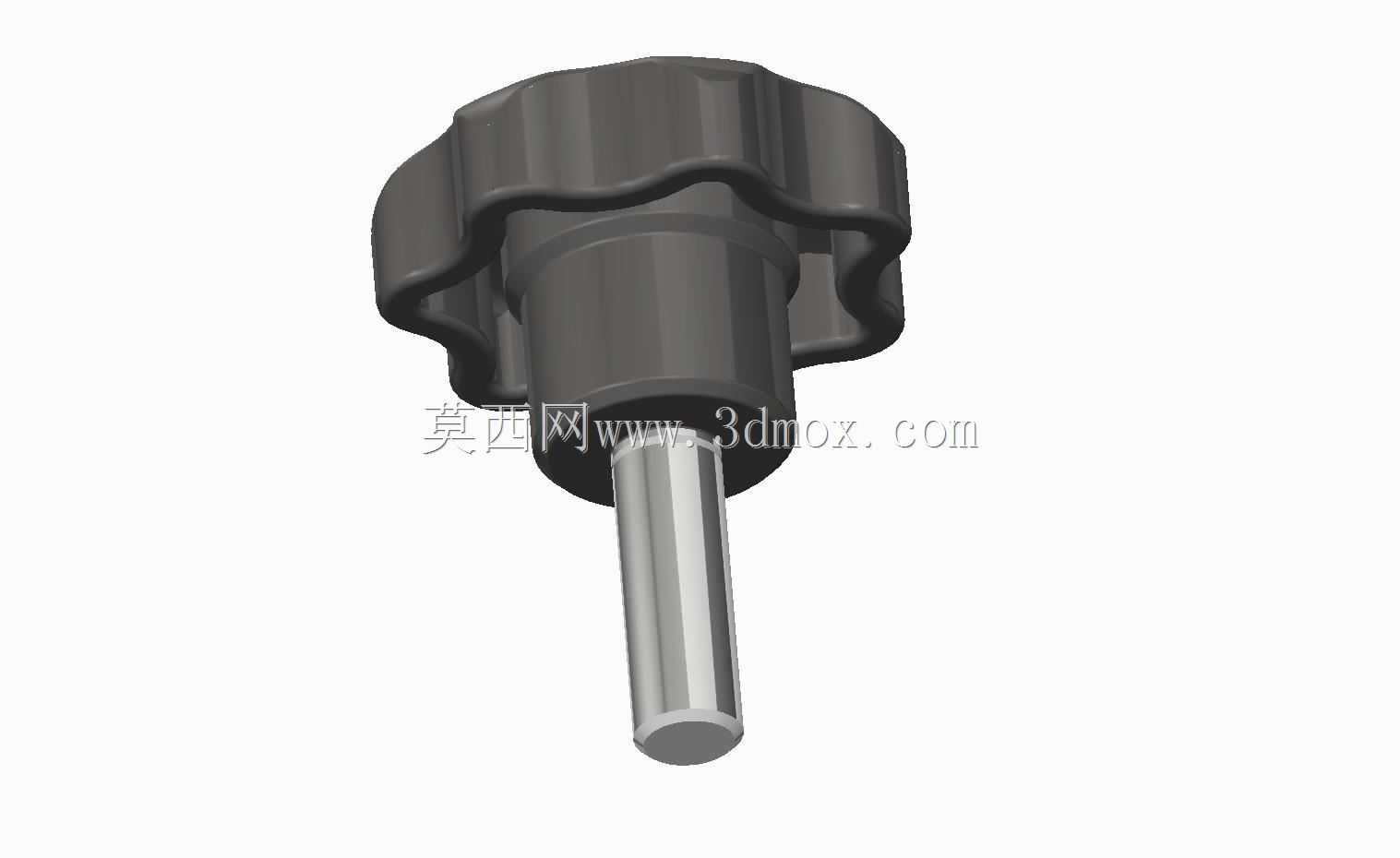

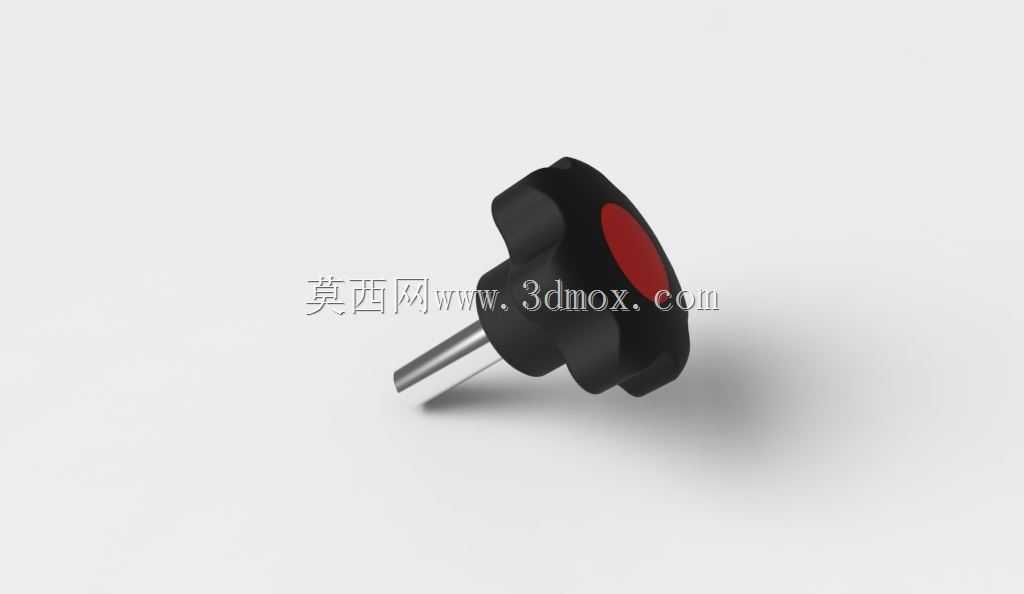

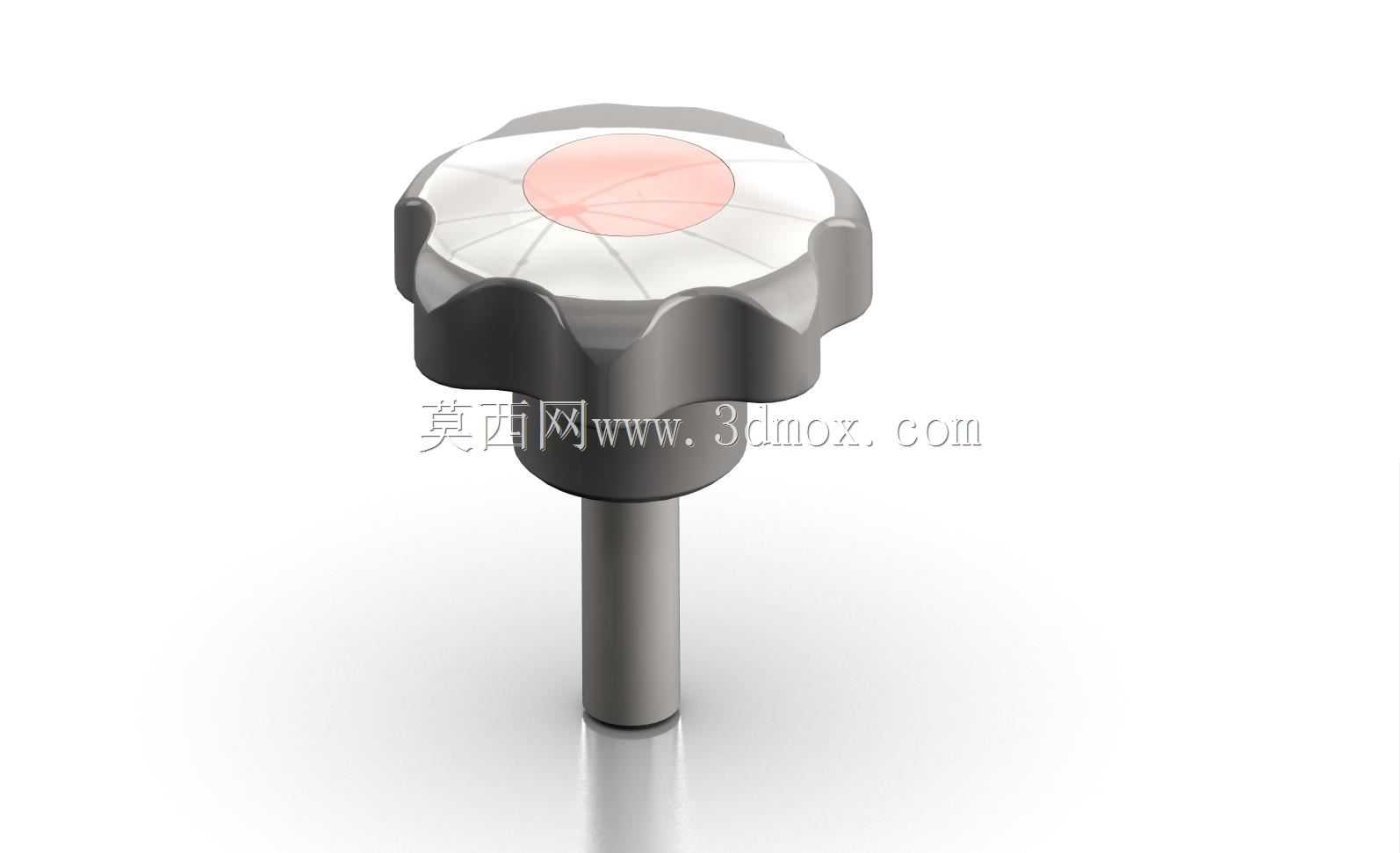

从功能特性来看，这个旋钮的头部做了多瓣式的防滑齿纹设计，齿纹的凸起弧度完全贴合人手手指的指腹轮廓，当操作人员施加旋转力矩的时候，手指和旋钮头部的接触面积更大，不会因为手汗或者操作时的轻微滑动出现脱手的情况，相比光滑圆柱头的手拧件，同等手力下能传递的扭矩要高出30%左右，同时齿纹的边缘做了圆角钝化处理，长时间操作也不会刮伤操作人员的手部皮肤。旋钮头部顶面做了平整的圆形标识区，实际生产中可以在这里丝印档位标识、锁紧方向提示或者设备编号，方便现场操作人员快速识别操作方向。下部的杆部根据实际使用场景可以做不同的末端结构，比如外螺纹段用来和设备的内螺纹孔配合实现锁紧，光杆段配卡簧用来做档位切换的拨动轴，或者带扁位的轴段用来和电位器、调节阀的转轴配合传递扭矩。

设计这个结构的时候，首先要考虑的是操作力矩和头部直径的匹配关系，头部直径不能做的太小，否则人手操作的时候力臂过短，很难施加足够的锁紧力，也不能做的过大，不然会占用过多的设备安装空间，还容易在设备运行过程中被意外剐蹭导致松脱。头部的齿纹数量也要做合理匹配，齿纹太少的话，旋转时手指的卡位不够，容易打滑，齿纹太密的话，齿的凸起高度不够，防滑效果会打折扣，同时模具加工的时候也会增加细小特征的加工难度，量产时的注塑或者压铸成型良品率会受影响。杆部和头部的衔接位置做了圆弧过渡，避免直角衔接带来的应力集中问题，不管是采用塑料注塑、铝合金压铸还是不锈钢机加工的工艺，这个过渡位置都不会出现应力断裂的隐患，尤其是在频繁承受旋转扭力的使用场景下，圆弧过渡结构能大幅提升零件的疲劳寿命。

从安装边界来看，这类旋钮的安装占用空间主要分为头部旋转空间和杆部安装空间两部分，头部的最大外径决定了安装位置周围需要预留的安全操作间隙，一般来说要在头部外径的基础上，周围至少预留10mm以上的手指操作空间，避免安装后手指塞不进去无法发力。杆部的长度要根据安装板的厚度、配合件的行程来确定，杆部和安装孔的配合间隙一般控制在0.1-0.2mm之间，间隙太大的话旋钮会出现晃动，操作时的手感松散，间隙太小的话，安装后旋转会出现卡滞，尤其是在有少量粉尘的工业现场，过小的配合间隙很容易因为积尘导致旋钮转不动。如果是用作锁紧用途的旋钮，杆部的螺纹长度要预留出至少3个螺距的锁紧余量，避免长期使用后因为磨损出现锁不紧的情况，同时杆部的末端要做倒角处理，方便安装的时候快速对准螺纹孔或者配合孔，提升现场装配的效率。

实际选型应用的时候，还要根据使用环境确定零件的材质，普通室内设备场景可以用ABS或者尼龙注塑，重量轻成本低，有一定耐腐蚀能力；如果是在户外设备或者有油污的车间场景，选用铝合金硬质阳极氧化的材质，重量轻强度高，表面耐磨不容易被腐蚀；如果是在食品设备、医疗设备场景，要选用304不锈钢材质，表面抛光处理，方便清洁消毒，不会生锈污染生产环境。不同材质的旋钮能承受的最大操作扭矩有区别，设计选型的时候要根据实际需要的锁紧力来匹配，避免出现用力拧的时候旋钮断裂或者变形的情况。
