外转子垂直皮带传动旋转哈尔巴赫磁阵列装置

项目分类:机械图纸 发布时间:2021-11-01 ID:350757
  • 外转子垂直皮带传动旋转哈尔巴赫磁阵列装置
  • 外转子垂直皮带传动旋转哈尔巴赫磁阵列装置
  • 外转子垂直皮带传动旋转哈尔巴赫磁阵列装置
  • 外转子垂直皮带传动旋转哈尔巴赫磁阵列装置
  • 外转子垂直皮带传动旋转哈尔巴赫磁阵列装置
  • 外转子垂直皮带传动旋转哈尔巴赫磁阵列装置

在磁传动、非接触动力传输、高精度磁加载测试以及特种磁吸附作业场景中,哈尔巴赫磁阵列的磁场定向增强特性一直是结构设计的核心优化方向,这款外转子式旋转哈尔巴赫阵列发生器,正是针对垂直皮带传动的安装场景做了全维度的结构适配。从实际应用场景来看,这类装置常被用在非接触式磁传动实验平台、无接触磁滞负载测试台、特种环境下的密封传动结构中——区别于传统接触式传动的摩擦损耗、密封件磨损问题,哈尔巴赫阵列的单侧磁场增强特性可以在保证气隙侧磁通量密度的同时,大幅削弱结构背侧的漏磁,减少磁损耗对周边金属构件的磁化干扰,也能降低整体磁路的用材成本。

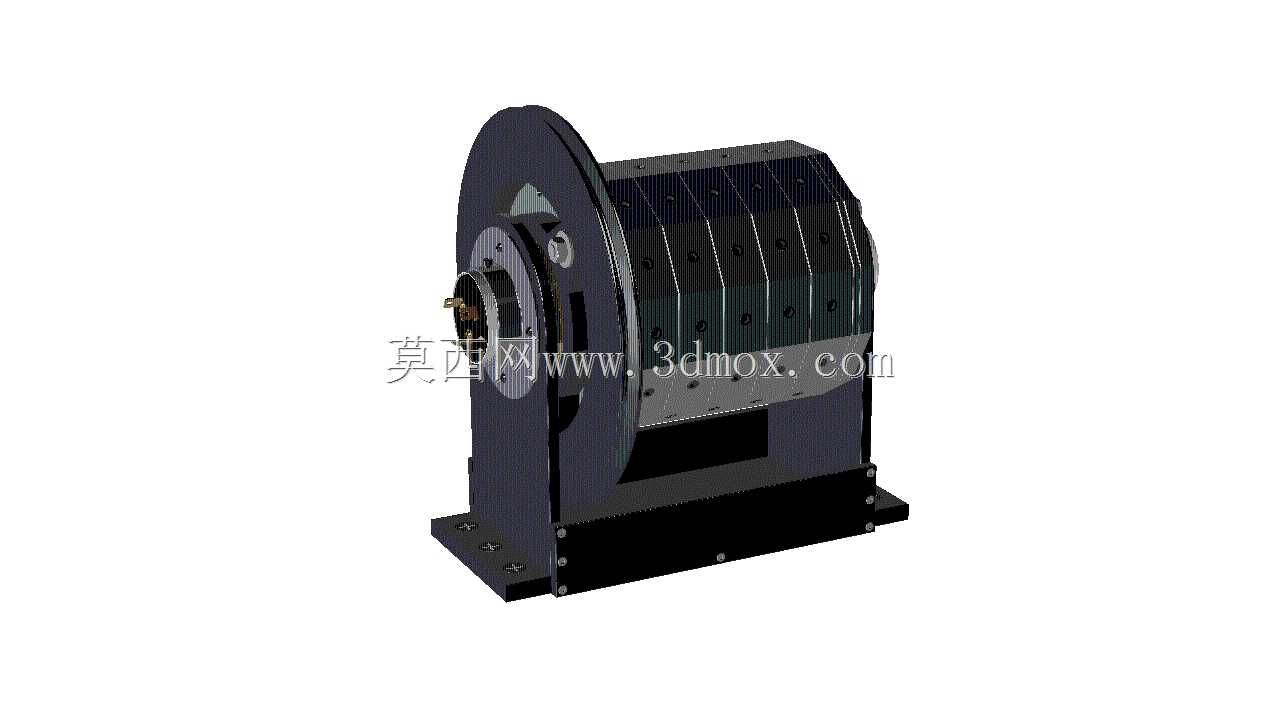

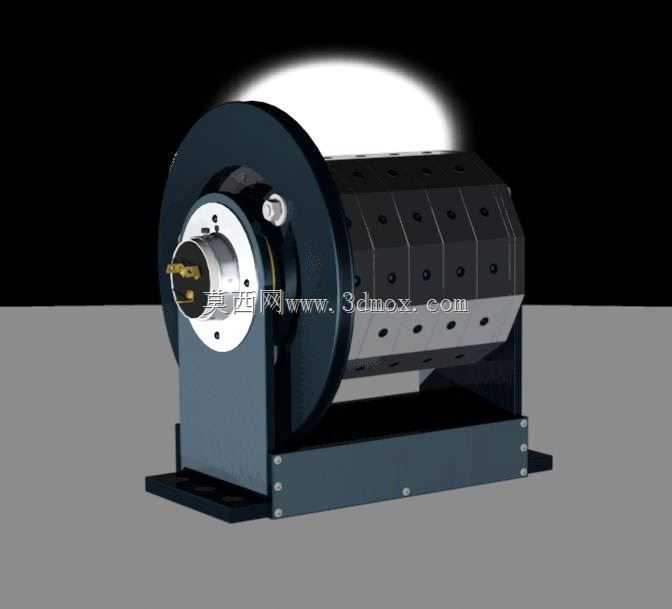

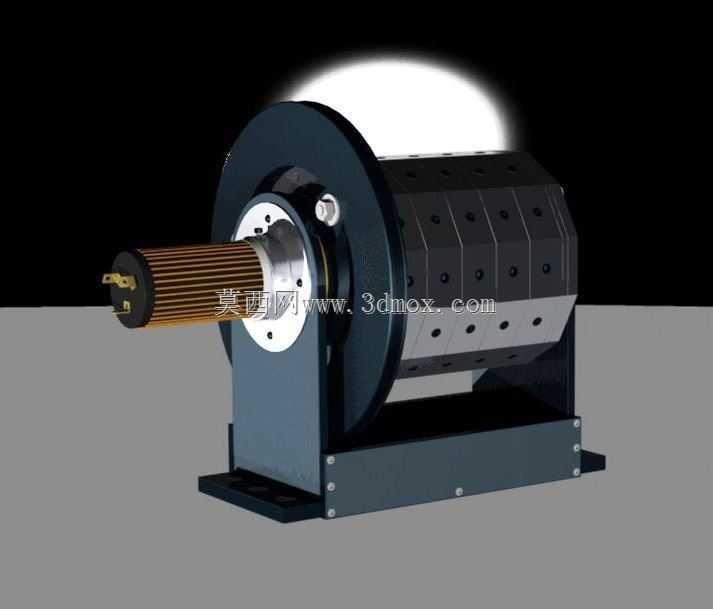

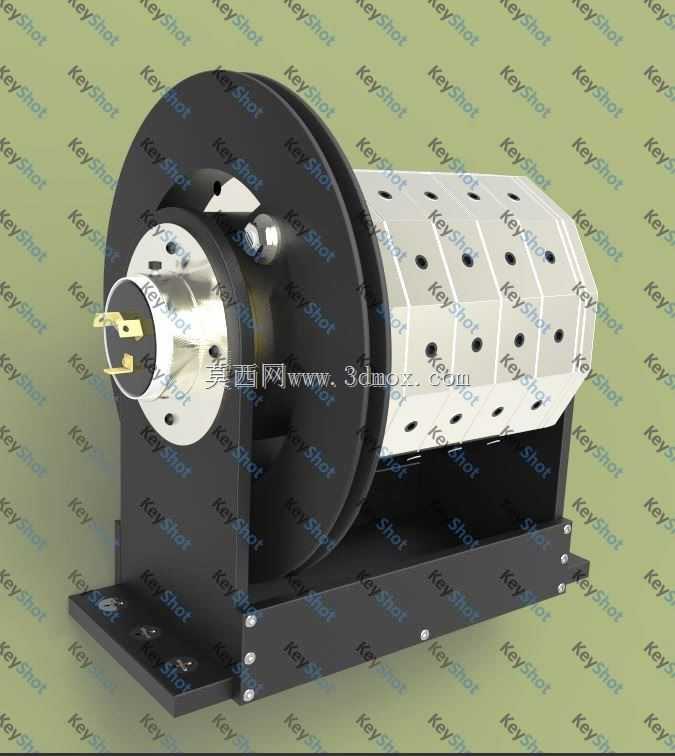

从功能特性上看,这款装置采用外转子结构设计,磁体阵列布置在旋转筒的内壁侧,气隙位于转子与中心定子组件之间,垂直皮带传动的输入轮集成在转子侧的支撑端盖上,动力通过皮带轮输入后直接带动外转子磁筒旋转,中心轴端预留的电气接口可以适配定子侧的传感线圈、励磁绕组或者被测负载组件,不需要额外设计传动转接结构。支撑结构采用一体式折弯焊接的钢制机架,底部预留了多组长圆形安装孔,可以适配不同间距的安装台板T型槽,安装时不需要额外加工转接板,直接通过T型螺栓就能完成设备固定,机架的侧板与转子支撑轴承座采用螺栓刚性连接,轴承选用深沟球轴承 paired 安装,能承受皮带传动带来的径向载荷,避免长期运行出现转子偏磨、气隙不均的问题。

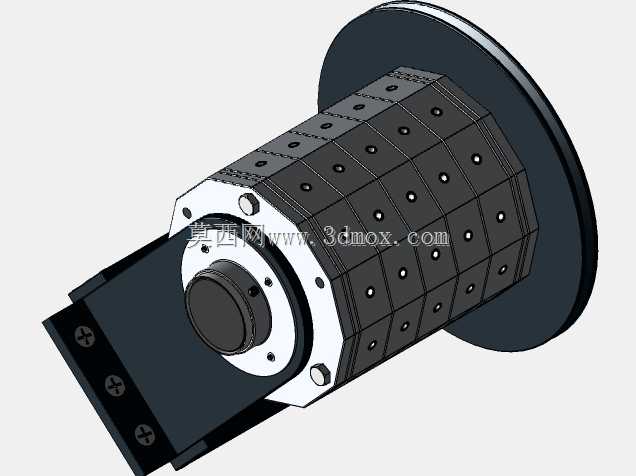

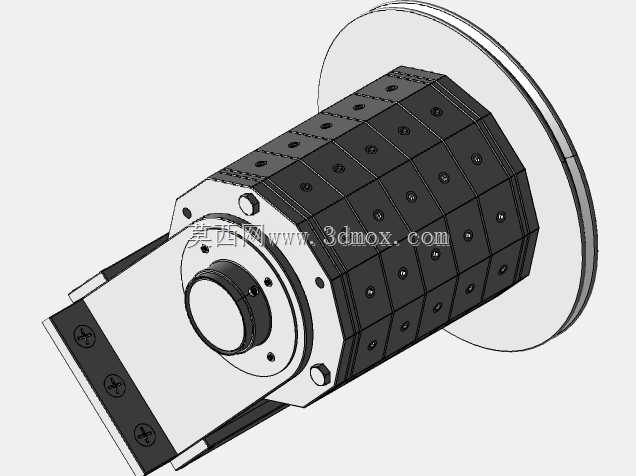

设计思路上,这款结构优先考虑了磁阵列的装配工艺性:外转子的磁体安装筒采用分段式拼接结构,每段磁体安装位都做了定位沉孔,磁块嵌入后可以通过侧面的紧定螺钉完成固定,不需要使用结构胶粘接,既方便后期磁块性能衰减后的更换,也能避免高速旋转时胶层失效导致磁块飞出的风险。磁阵列的排布严格遵循哈尔巴赫阵列的磁化方向转角规则,每块磁体的磁化方向依次旋转固定角度,最终在气隙侧形成近似正弦分布的强磁场,背侧的磁场则相互抵消,因此转子外侧不需要额外加装磁屏蔽层,就能将漏磁控制在很低的水平,减少周边铁磁构件的涡流发热。端盖与磁筒之间采用止口定位,保证同轴度公差控制在0.02mm以内,避免旋转时出现气隙波动导致的磁力脉动,降低运行时的振动噪音。

从安装边界尺寸来看,设备整体的机架底部安装面到转子顶端的高度适配常规实验台的操作空间,两侧轴承座的支撑跨距经过优化,在保证转子刚性的前提下尽可能缩短轴向尺寸,皮带轮的安装位置突出于端盖外侧,皮带的张紧调节空间预留充足,不会与机架侧板产生干涉。中心轴端的接口采用标准的法兰安装结构,可以直接对接扭矩传感器、信号滑环或者被测功能模块,轴端的电气接插件选用屏蔽型,避免旋转时的磁场干扰信号传输。转子的外圆做了动平衡校正,平衡精度达到G2.5级,在额定转速下运行时的振动幅值满足精密测试场景的要求,不会因为振动导致测量数据出现偏差。

在实际选型适配时,需要注意安装面的平面度公差,若安装台板平面度过大,会导致机架变形进而影响轴承的同轴度,加速轴承磨损;皮带张紧力需要按照皮带型号的推荐值调整,过大的张紧力会导致轴承径向载荷超标,缩短轴承使用寿命,过小则会出现皮带打滑,无法传递额定扭矩。气隙的调整通过轴承座与端盖之间的调整垫片实现,出厂时已经调整到最优气隙值,非必要不要随意拆解调整,避免磁块吸附金属碎屑或者磁块排列错位影响磁场分布。
