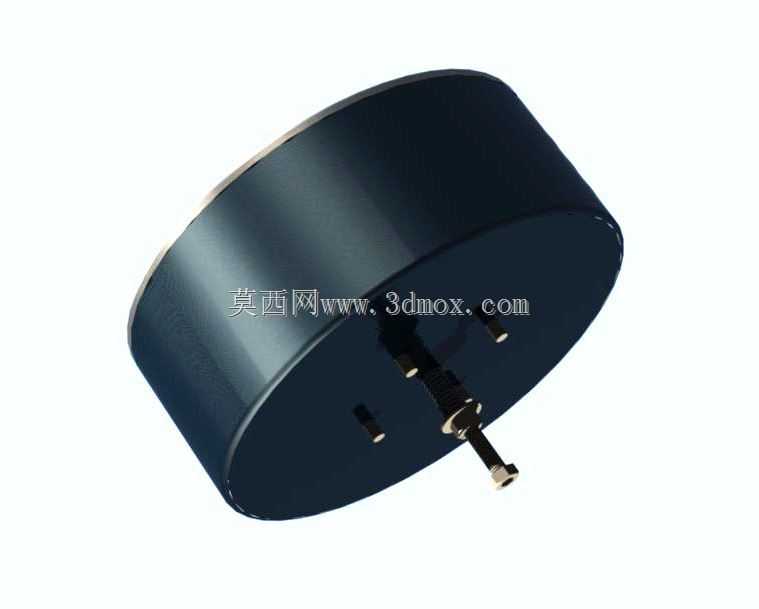

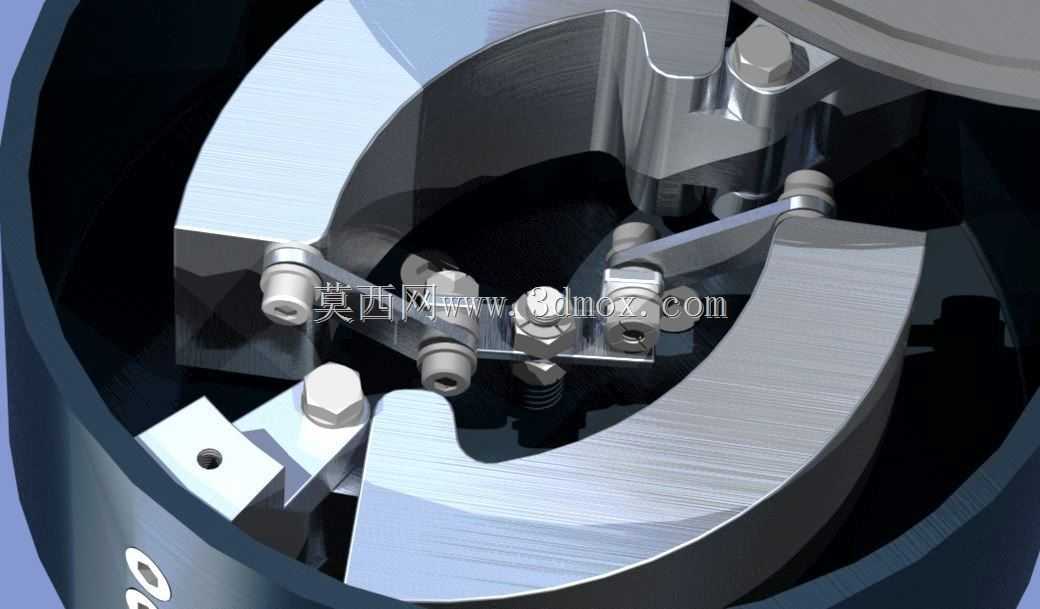

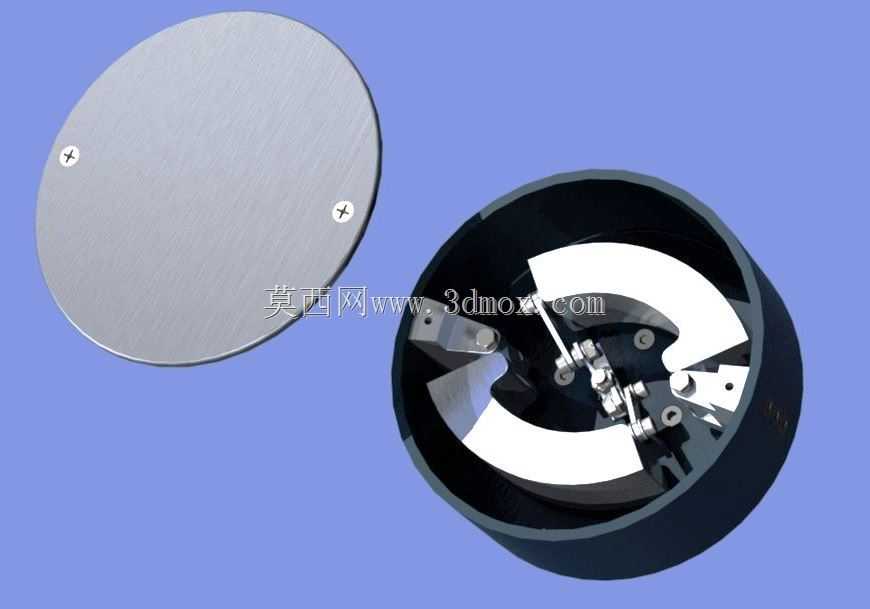

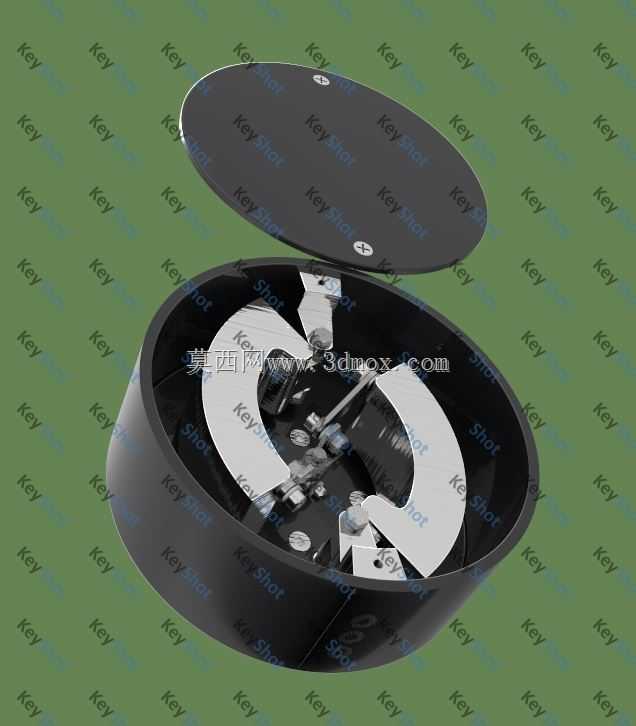

在中小功率传动系统的转速管控场景里,这类离心式调速结构常被布置在原动机与负载之间的传动链节点,无需额外外接电控或液压动力源,完全依靠自身旋转过程中产生的离心力实现转速的自适应调控,适配那些对成本控制要求高、布置空间紧凑、供电条件受限的传动工况,比如小型内燃机的转速限制、小型输送设备的过载转速保护、便携动力机具的转速稳定环节,都能见到这类结构的实际应用。从实际功能实现逻辑来看,这套结构的核心作用是在输入转速超过设定阈值时,通过内部离心重块的外摆动作,带动摩擦阻尼组件或者离合接合结构动作,要么通过阻尼耗散多余的旋转动能,要么切断或限制动力的传递路径,最终把输出端的转速稳定在设计允许的区间内,避免转速过高导致的负载端设备损坏、传动件过载失效、振动噪声超差等工程问题。和常见的弹簧式离心调速结构不同,这套结构预留了调节位,可通过调整重块的初始安装位置、复位弹性件的预紧力,灵活改变调速动作的触发转速阈值,不用整体更换内部构件就能适配不同的转速管控需求,适配性更强。从设计思路层面拆解,这套结构采用了封闭圆盘式的外壳布局,上下对合的圆形壳体既可以作为内部构件的安装基座,也能形成封闭的防护空间,避免运行过程中外界的粉尘、碎屑进入内部运动副,造成卡滞或磨损,同时圆形的外轮廓在高速旋转时不会产生额外的风阻和不平衡量,适合高转速的运行工况。内部的两个对称布置的弧形重块是核心的动力感应元件,对称布局的设计可以抵消重块外摆时产生的径向不平衡力,避免高速运行时出现额外的振动载荷,重块通过铰接结构与中心的传动座连接,铰接点的位置经过配重平衡设计,确保重块在旋转过程中动作顺畅,不会出现卡滞或偏磨。重块与壳体之间预留了均匀的摩擦间隙,当转速升高到设定值时,重块在离心力作用下绕铰接点向外摆动,外圆弧面逐渐贴合壳体内壁,通过接触产生的摩擦阻尼消耗多余的动能,转速降低后,复位弹性件会带动重块回位,脱离与壳体内壁的接触,解除阻尼作用,整个动作过程完全是机械自适应的,响应速度快,不存在电控系统的信号延迟问题。从安装边界和尺寸适配的角度来看,这套结构采用轴向扁平的圆盘式设计,轴向安装尺寸紧凑,适合布置在轴向空间受限的传动链中,中心的传动连接位采用标准的轴孔配合设计,可直接与传动轴通过键连接实现动力传递,外壳的安装位预留了对称的固定孔,既可以选择外壳随轴旋转的安装方式,也可以选择外壳固定、内部旋转组件单独传动的安装方式,适配不同的设备安装需求。设计过程中需要重点关注几个核心参数的匹配:首先是重块的质量与质心位置,直接决定了不同转速下产生的离心力大小,需要结合触发转速的阈值精确计算,避免出现动作过早或过晚的问题;其次是复位弹性件的刚度与预紧量,需要和重块的离心力特性匹配,确保转速回落时重块能可靠回位,不会出现阻尼拖滞的问题;另外是重块与壳体内壁的摩擦材料匹配,需要选择耐磨性能稳定、摩擦系数波动小的材料,避免长期使用后因磨损导致调速阈值漂移,同时还要控制摩擦面的接触压力,避免压力过大导致摩擦面过度磨损或抱死。在实际选型适配时,需要先明确传动系统的额定工作转速、需要限制的最高转速、传递的额定扭矩参数,再对应调整内部重块的安装位置和弹性件预紧力,安装时要保证整套结构与传动轴的同轴度,避免偏心导致的额外振动,日常维护时只需要定期检查壳体内腔的清洁度、摩擦面的磨损量以及铰接点的润滑状态即可,整体维护成本低,工作可靠性高,在无电控辅助的纯机械调速场景下具备很高的实用价值。
